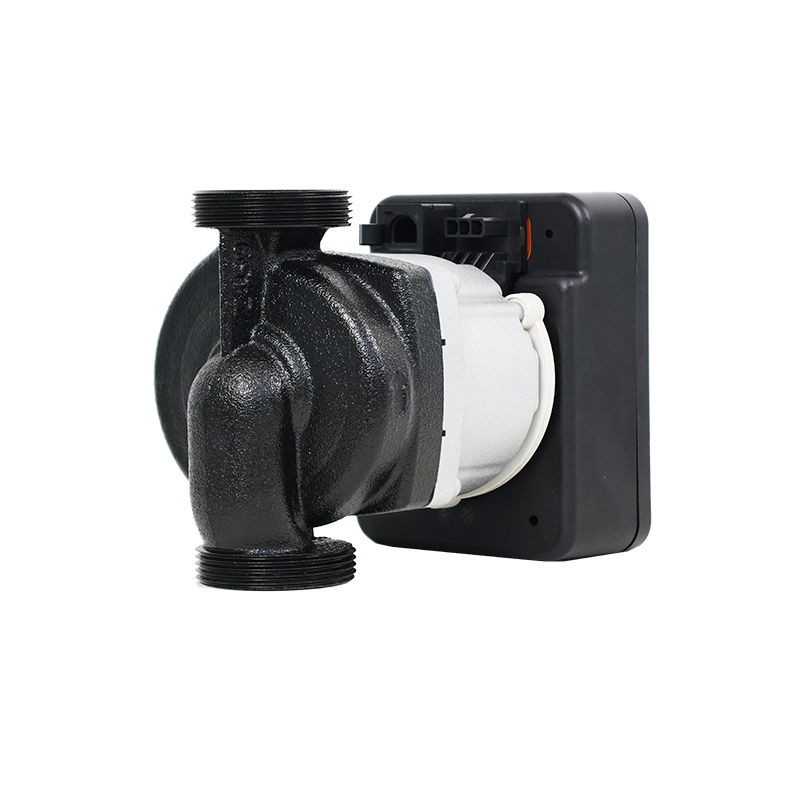

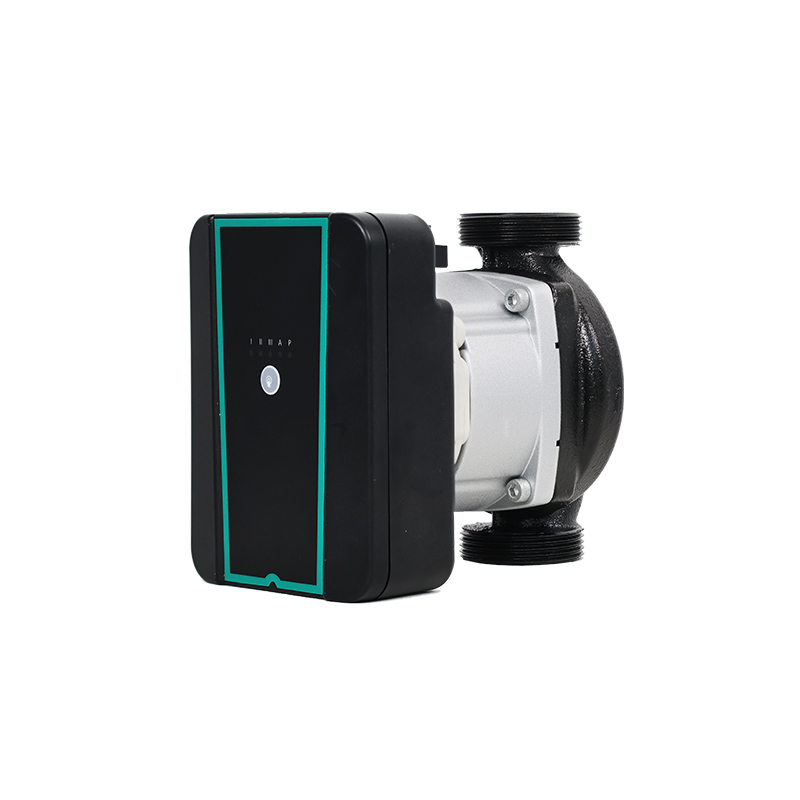

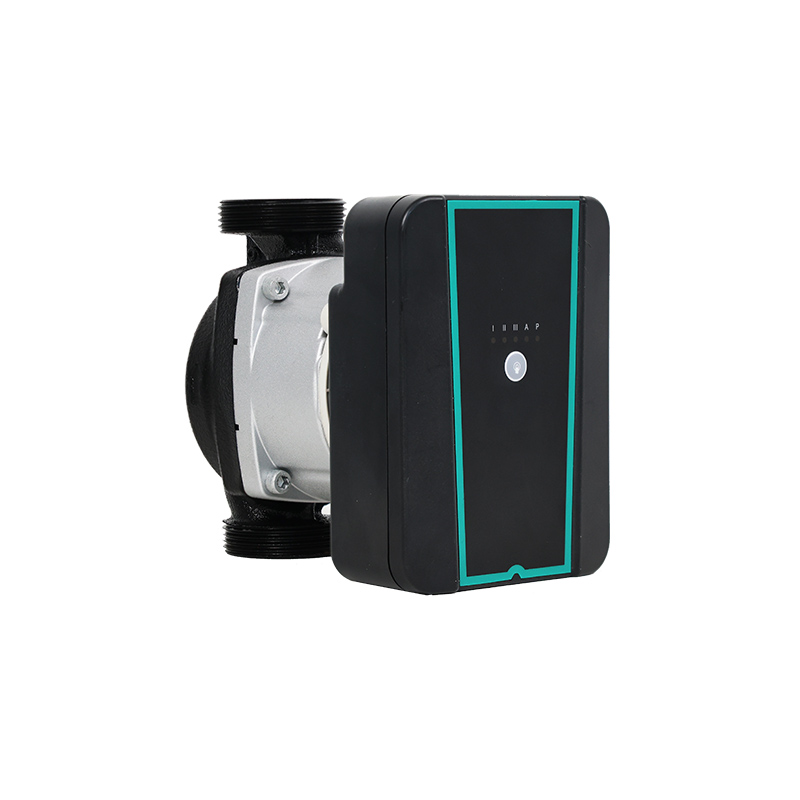

R290 All Inverter Circulation Pump for Heat Pump
R290 All Inverter Circulation Pump for Heat Pump
R290 All Inverter Circulation Pump for Heat Pump

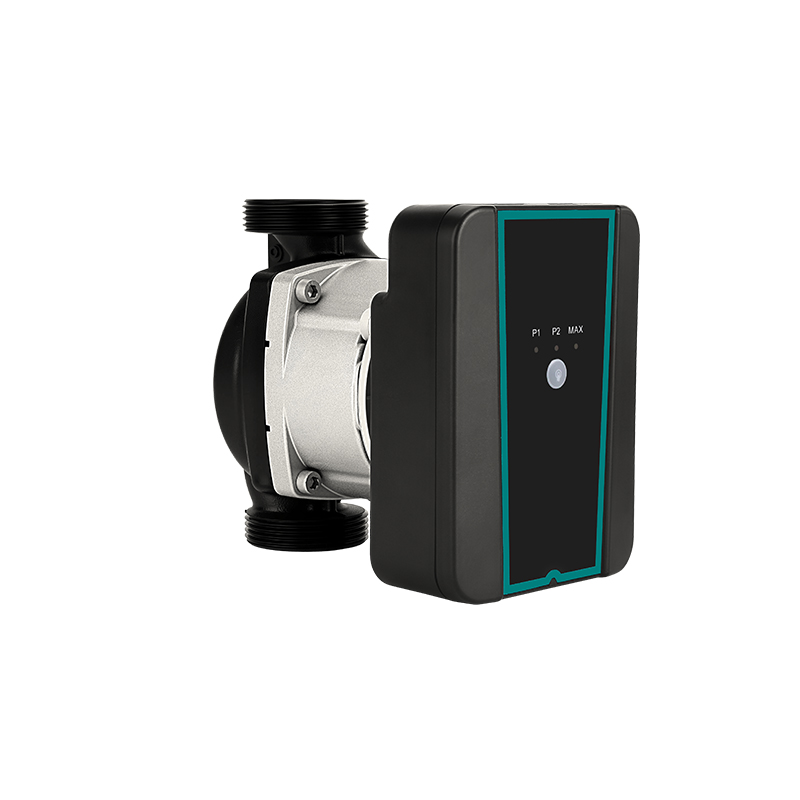

Master H 25-9 پمپ گردش خون پمپ حرارتی

داده های فنی

منبع تغذیه

220 ~ 240 ولت ، AC ، زمین محافظ

حفاظت حرکتی

حفاظت خارجی لازم نیست

کلاس IP

IP44

کلاس عایق

سخنرانی

رطوبت(RH)

حداکثر 95 ٪

فشار سیستم

1 0 MPa

رعایت

EMC/ROHS/REACH/TUV/CE/EEI

دمای محیط

-30●„ƒ~55●„ƒ

درجه حرارت

TF 95

دمای مایع

2~+95●„ƒ

اتصال/اتحادیه ها

Standard Shinhoo/ Molex/ Te

  • مورد شماره:

    Master H 25-9 Pro

1 سیستم گرمایشی و آبرسانی خانگی

2 سیستم پمپ حرارتی منبع هوا و زمین

3 سیستم تهویه مطبوع

4 سیستم گردش آب گرم صنعتی

5 سیستم حرارتی خورشیدی

6. سازگاری با R290 تمام پمپ حرارتی اینورتر

دامنه استفاده

پمپ حرارتی منبع هواسیستم عرضه ترکیبی

صدور گواهینامه

این محصول نیازهای TUV را برآورده می کند、در نظر گرفتن、EMC、روه、رسیدن、eei≤0 گواهینامه 23-PART3

مزیت

نصب و بهره برداری آسان

مجهز به حالت سازگاری خود به حالت خودکار (تنظیم پیش فرض) ، پس از اتصال برق ، پمپ اجرا می شود و عملکرد خود را با توجه به نیاز واقعی سیستم تطبیق می دهد

کنترل توسط سیگنال مدولاسیون پالس دیجیتال (PWM) سیگنال ولتاژ کم انجام می شود و این امکان را فراهم می کند که از پمپ برای برآورده کردن نیازهای مختلف جریان در سیستم های مختلف استفاده شود

سر و صدای کم و راحتی زیاد

شاخص سر و صدا: ≤42db (A)

مصرف انرژی کم

کمترین مصرف برق تا 6W

محافظت چندگانه

با ولتاژ بیش از حد و محافظت بیش از حد

معیار سازگار با محیط زیست

eei≤0 21 بخش 3

پلاگین برق سریع انتشار

راه اندازی کنید و پمپ را به سرعت متوقف کنید.

پارامترهای اساسی

حداکثر جریان: 4 5m³/h

حداکثرسر: 9 متر

دارای امتیازجریان: 2 5m³/h

دارای امتیازسر: 6 5 متر

دارای امتیاز ولتاژ: 220-240V AC

جریان فعلی: 0 9a

فرکانس: 50/60 هرتز

ورودیقدرت: 95W

فشار طراحی: 1 0MPa

سر و صدا: 36db (a)

قدرت آماده به کار: ≤3w

درجه حفاظت: IP44

جریان جریان: 5a

کلاس دما: TF95

وزن پمپ لخت با سیم: 2 کیلوگرم ± 5 ٪

سرعت: 1550ï 4400 دور در دقیقه

الزامات رسانه ای

متوسط: آب یا آب + گلیکول (50 ٪) مخلوط

دمای متوسط: 2 ● ∼95

مقدار pH متوسطš6. 5-8. 5

سختی متوسطš25 درجه DH

محتوای ناخالصی های جامد در متوسط: قطر و طول طول ناخالصی های جامد ≤ 0 1 میلی متر ، و نسبت حجم ≤ 0 1 ٪

الزامات محیط خدمات

دمای محیط کار پمپ باید با دمای متوسط ​​95 2 2 ● ، همانطور که در شکل در سمت راست نشان داده شده است (حداکثر غلظت اتیلن گلیکول 50 ٪ است ، یعنی متوسط ​​حداقل درجه حرارت -30 ●)

شروع و توقف پمپ

زمان شروع: زمان شروع پمپ آب کمتر از 8 است ، زمان

از قدرت به حداکثر سرعت

در حالت PWM، هنگام شروع از حالت توقف پمپ آب (بدون برق

تأمین) ، 90 ٪ از حداکثر سرعت باید حداقل در 8 ثانیه حاصل شود

در حالت PWM، از حالت آماده به کار شروع کنید و به 90 ٪ حداکثر سرعت در

حداقل 8 ثانیه

زمان خاموشی: زمان خاموش کردن پمپ آب کمتر از 1 ثانیه است ، یعنی ،

زمان عدم موفقیت در خاموش شدن پمپ آب

منحنی عملکرد

این منحنی عملکرد برای آب دمای طبیعی مانند پمپ مناسب است

محیط غیر آب ، عملکرد هیدرولیکی پمپ کاهش می یابد ، بنابراین ،

در انتخاب پمپ ، باید ویژگی های محیط مایع را در نظر بگیرید

اتصال قدرت

ولتاژš220-240 ولت AC (10 ±)

بسامدš50/60 هرتز

ولتاژ سیگنال ورودی PWMš4-24 ولت

حداقل جریان ورودیš4 میلی آمپر

فرکانس سیگنال ورودی PWM: 100-2000 هرتز

سیگنال خروجی PWM: جمع آوری خروجی تخلیه باز ، باید به یک مقاومت کشش متصل شود ، ولتاژ با توجه به دامنه دستیابی به سیگنال رایانه میزبان انتخاب می شود

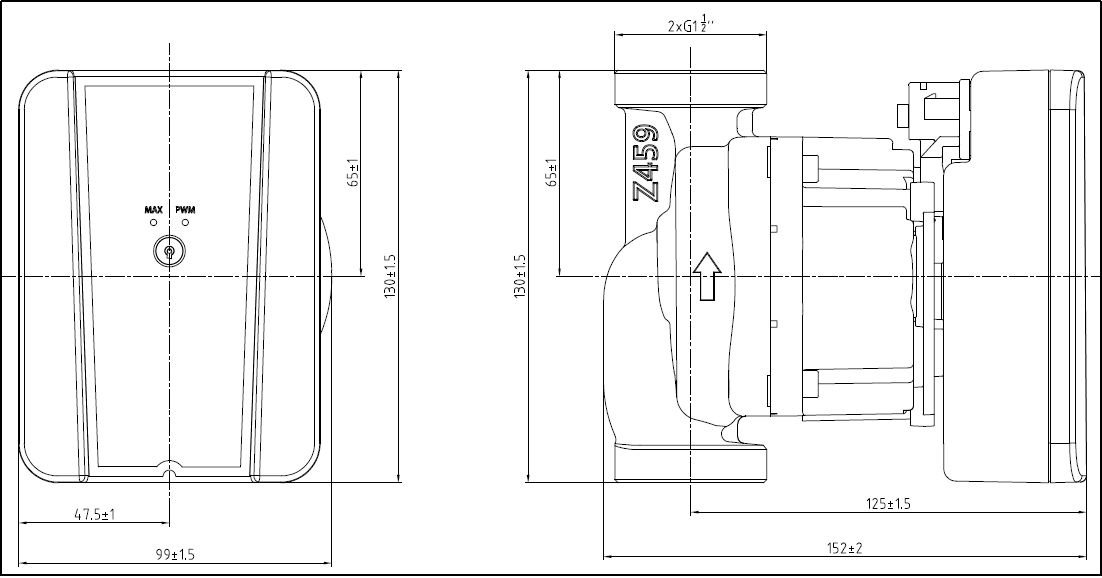

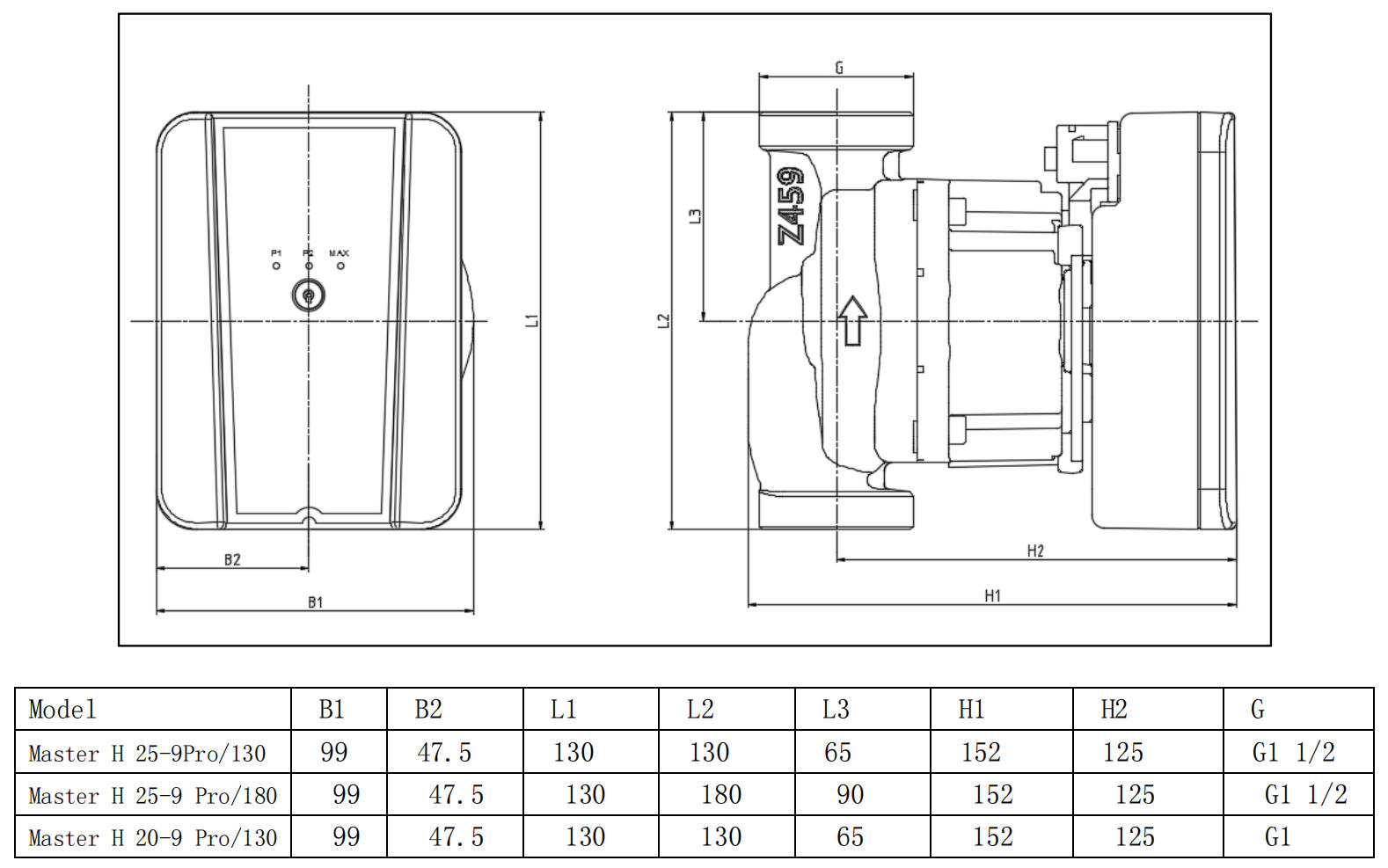

نقشه نصب

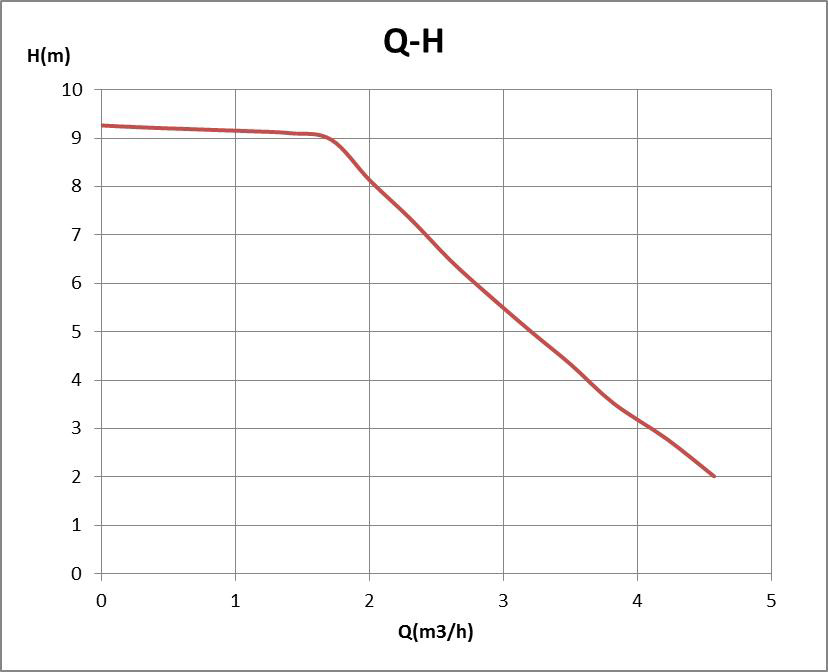

Master H 25-9 pro performance curve

این منحنی عملکرد برای آب دمای طبیعی مناسب است ، اگر پمپ برای محیط غیر آب استفاده شود ، عملکرد هیدرولیکی پمپ کاهش می یابد ، بنابراین ، در انتخاب پمپ ، باید ویژگی های محیط مایع را در نظر بگیرد

Master H 25-9 Pro

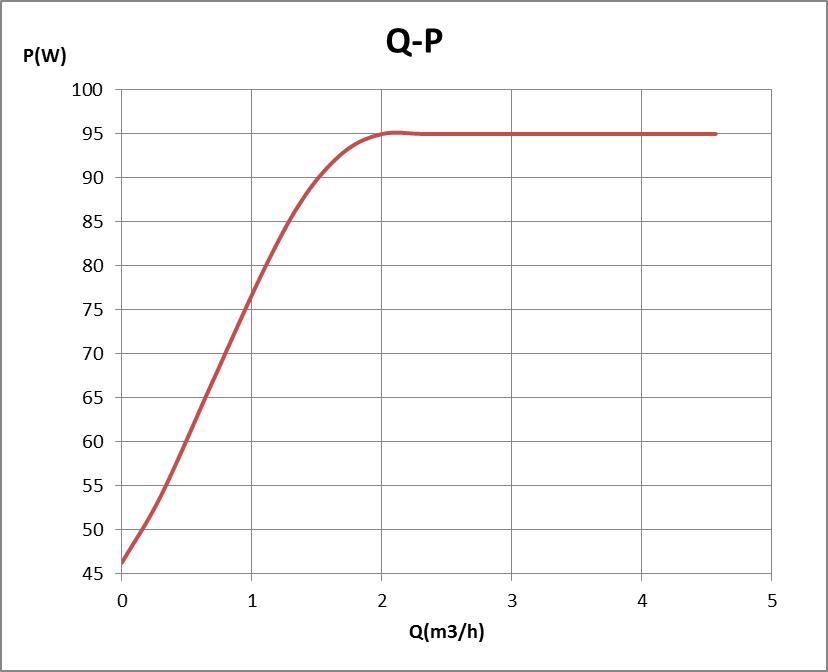

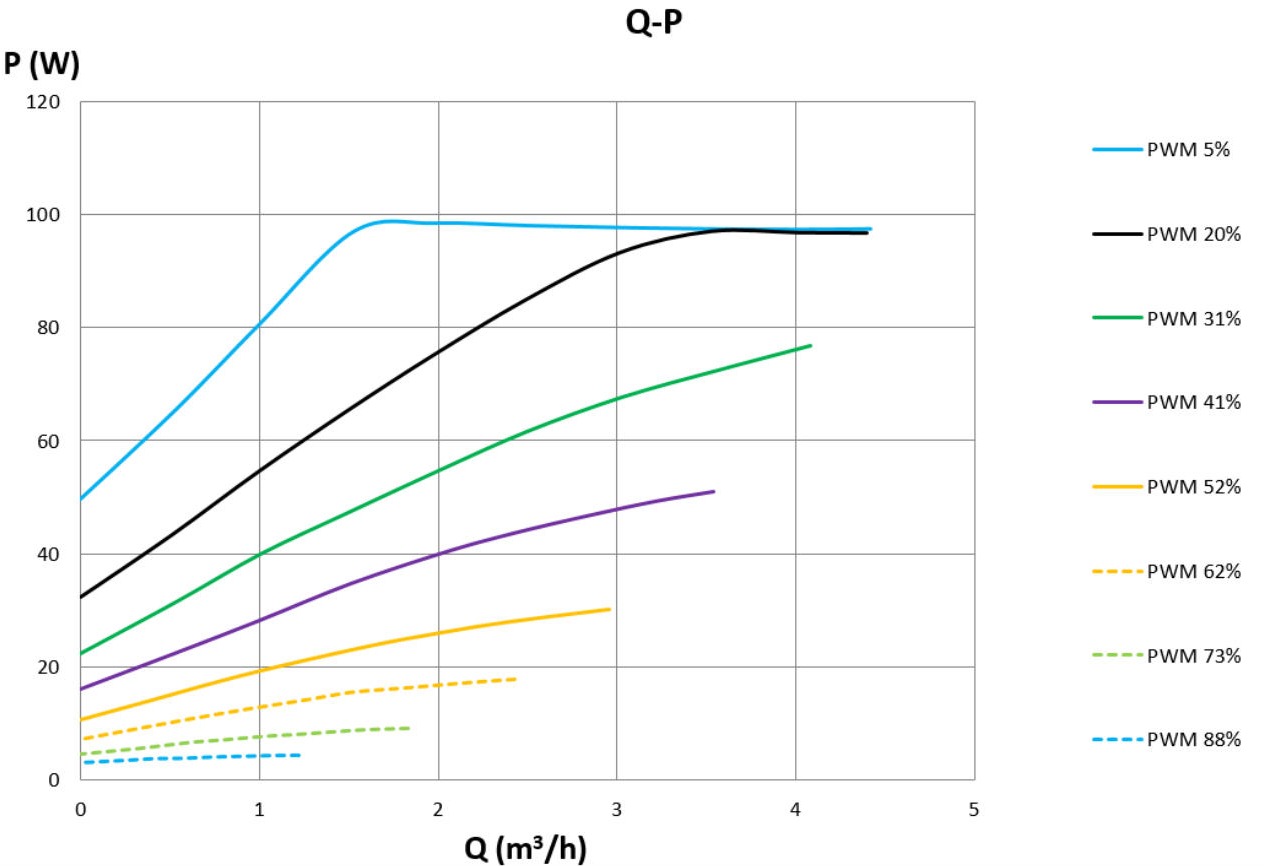

Master H 25-9 pro Q-P performance Curve

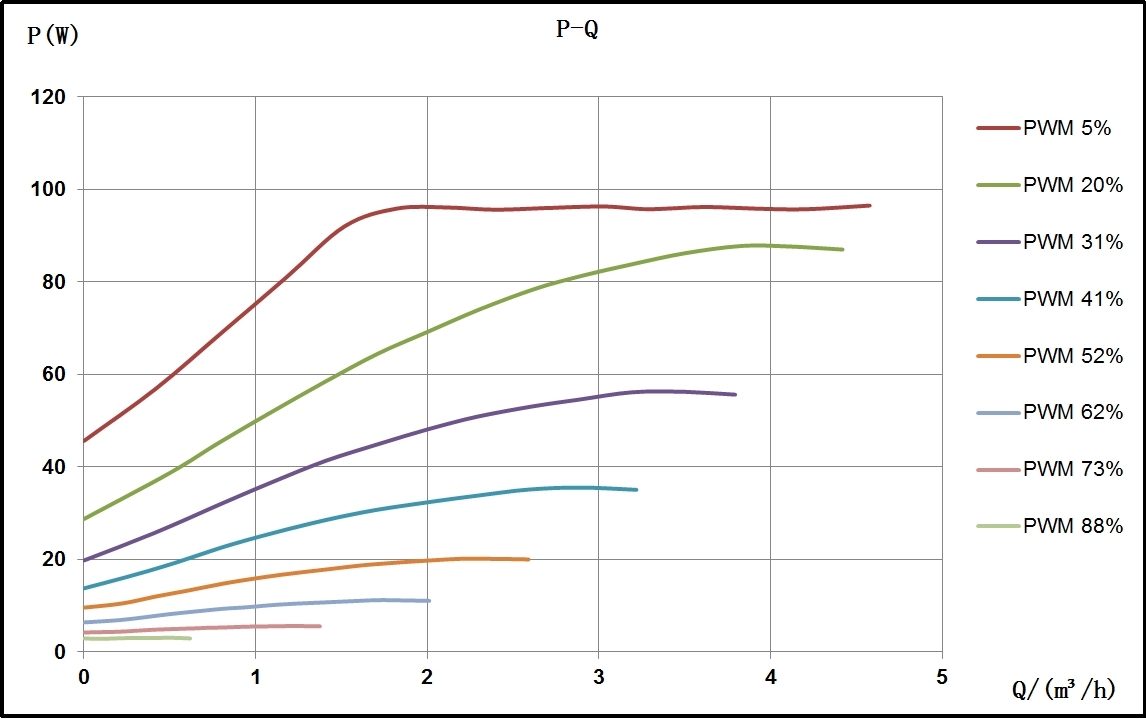

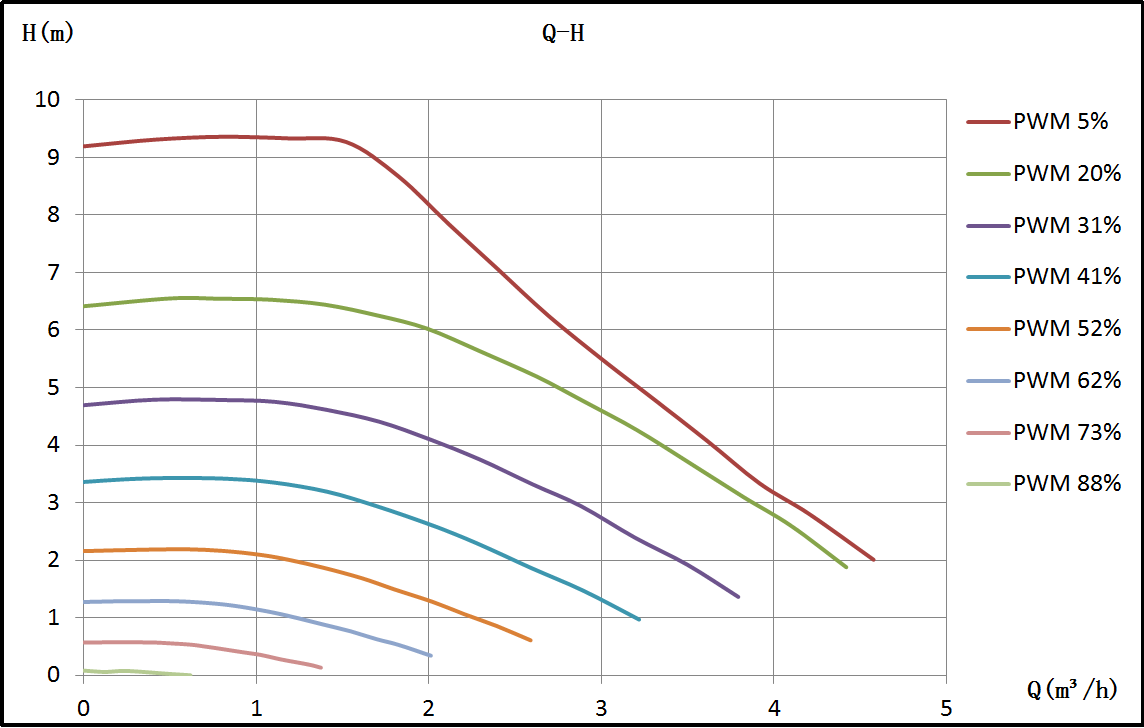

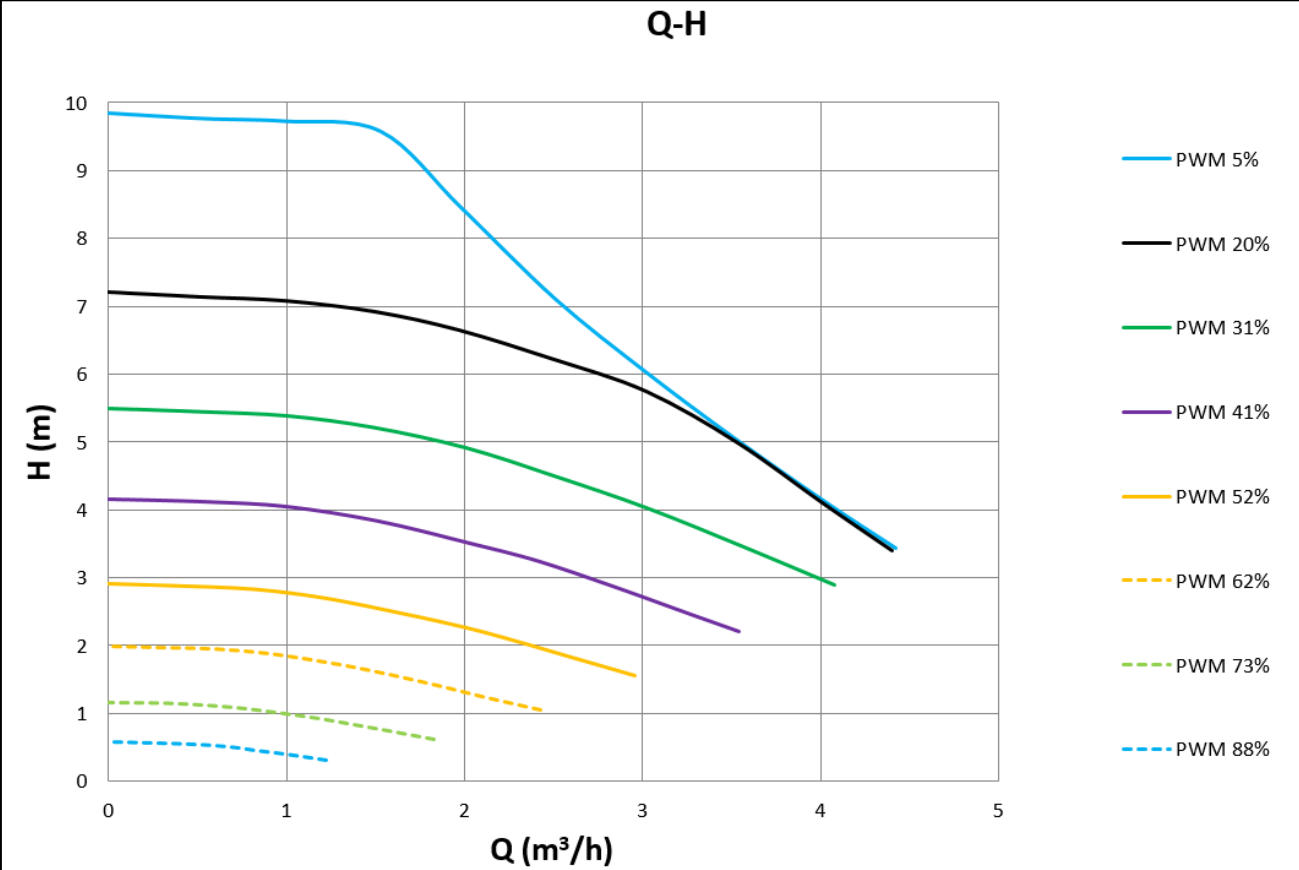

منحنی عملکرد تحت چرخه های مختلف وظیفه در حالت PWM

Master H 25-9 Pro PWM performance Curve

Master H 25-9 Pro PWM performance Curve
