مدل | اساسی 25-8SB |
قدرت | 245/190/135W |
حداکثر جریان | 6m³/h |
حداکثر سر | 8 متر |
جاری | 1 1/0 85/0 6a |
ولتاژ/ فرکانس | 115/230V 50/60Hz |
محفظه پمپاژ | بدن مس (ب) |
پمپلیاک | اب |
کلاس عایق | سخنرانی |
درجه حفاظت | IP44 |
دامنه دمای مایع | 2-110 ● (مخلوط آب گلیکولند تا 50 ٪) |
حداکثر فشار سیستم | 1 0mpa |
گواهینامه ها | CE ، GS ، UL ، VD ، EMC ، ROHS ، REACH ، UKCA و غیره |
مورد شماره:
Basic 25-8SBسهام:
11. گردش مایع در سیستم های خنک کننده و تهویه هوا
2. شرحASIC پمپ های گردش خون برای گردش آب سرد و گرم در سیستم های گرمایشی و تهویه هوا
3. پمپ شامل سه فرکانس چرخشی است که امکان انتخاب بهترین عملکرد برای یک سیستم هیدرولیک خاص را فراهم می کند
4. همچنین می توان از پمپ ها در سیستم گرمایش لوله یا لوله دوگانه استفاده کرد ، همچنین می تواند در آپارتمان های شهری ، ویلا حومه ، خنک کننده ، تهویه مطبوع ، دیگهای بخار و سیستم های خورشیدی و غیره استفاده شود
5. سیستم های گرمایش کف
6. گردش آب گرم خانگی
پمپ های گردش خون اساسیطراحی و تولید شده توسط متخصصان ما این ویژگی ها را دارد: سر و صدای کم ، بدون نشت ، اکولوژیکی در حال کار ، ظاهر هنری ، نصب آسان و عملکرد قابل اعتماد
ساخت و ساز
شرحASICپمپ از نوع روتور کنسرو شده ، من ه پمپ و موتور یک واحد واحد را بدون مهر و موم شفت تشکیل می دهند این واحد فقط به دو حلقه آب بندی نیاز دارد و یاتاقان ها با مایع پمپ روغن کاری می شوند
مزایای بASICطراحی پمپ ها:
2. یاتاقان های شعاعی سرامیکی
3. بلبرینگ رانش کربن
4. یک روتور محافظ ، پوشش روتور خارجی و صفحه یاتاقان از فولاد ضد زنگ ساخته شده است
5 مسمحفظه پمپ
6. سوئیچ حرارتی که در سیم پیچ استاتور یکپارچه شده است ، برای موتورهای 300 W
شرایط کار
1. فشار سیستم: حداکثر 10 بار
2. دمای مایع: از +2 تا +110 ° ð¡
3. کاربران می توانند با توجه به نیاز به سر ، جریان و فرکانس ، یک مدل را از طیف نوع انتخاب کنند

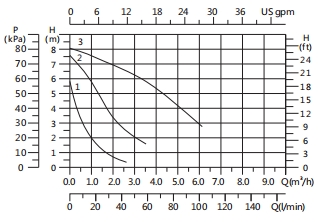

4. منبع تغذیه: ولتاژ 230 ولت ، فرکانس 50Hz ، قدرت AC تک فاز مدل های ذکر شده در جدول نیز می توانند با توجه به نیاز کاربر به عنوان 230V/60Hz یا 115V/60Hz تولید شوند پارامترهای منحنی و عملکرد در این جدول تنها محصولاتی را با منبع تغذیه 230 ولت/50 هرتز نشان می دهد
5. حداکثر فشار سیستم: 1 0MPA
6. دمای محیط: 0 ï½40 ● ، دمای متوسط: 2 ï½110 ● برای جلوگیری از آب چگالش در استاتور ، مطمئن شوید که دمای محیط پایین تر از دمای مایع است
7. متوسط: مایع نازک ، تمیز ، غیر خورنده و غیر منفجر کننده ، حاوی ذرات جامد ، الیاف یا روغن معدنی نیست از پمپ نباید برای تحویل مایعات قابل اشتعال مانند دیزل و بنزین استفاده شود
8. تحویل مایع ویسکوزیته بالا باعث کاهش عملکرد پمپ می شود ، بنابراین ضمن انتخاب پمپ ، ویسکوزیته محیط باید مورد توجه قرار گیرد
9 برای جلوگیری از سر و صدای کاویتاسیون و آسیب به یاتاقان های پمپ ، حداقل فشار را در ورودی پمپ حفظ کنید.
شرحASICسری دارای دو نوع اتصالات لوله استنخ و فلنج مدل هایی با قدرت بالاتر از 300W عمدتاً دارای اتصال فلنج هستند ما می توانیم مطابق نیاز شما طراحی سفارشی را انجام دهیم
محفظه پمپ به طور کلی از چدن ساخته شده است محفظه پمپ مس نیز موجود است
پمپ با محفظه چدن به طور گسترده ای برای تحویل آب برای گرم کردن اتاق استفاده می شود پمپ با محفظه مس تا حد زیادی در سیستم گرمایش کف استفاده می شود برای تحویل آب گرم خانگی توصیه می کنیم از پمپ با مسری مس (B) استفاده کنید
محدودیت دمای مجاز
1. پمپ شامل سه فرکانس چرخشی است که امکان انتخاب بهترین عملکرد برای یک سیستم هیدرولیک خاص را فراهم می کند
2. دمای محیط: از 0 تا 40 درجه ð¡
3. دمای مایع: از +2 تا +110 ° ð¡
4. دمای ذخیره سازی: از -30 تا +55 ° ð¡
فشار
فشار صدا به قدرت مصرف شده بستگی دارد:
50 dB (a) برای مدلهای دارای p1 <1000 W
54 DB (A) برای مدل هایی با P1> 1000 W
نصب
در حین نصب ، شافت پمپ باید به موازات زمین باشد قبل از راه اندازی ، پیچ تهویه را در بالای موتور باز کنید تا هوا در پمپ به خوبی آزاد شود و سپس پیچ تهویه را دوباره خسته کنید این به جلوگیری از اجرای خشک پمپ کمک می کند.
