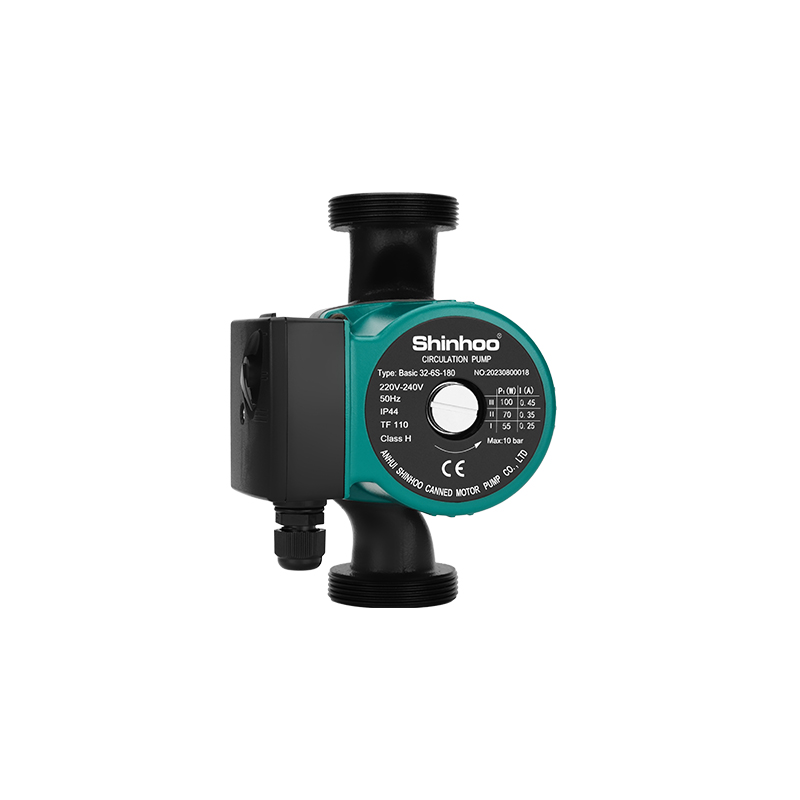

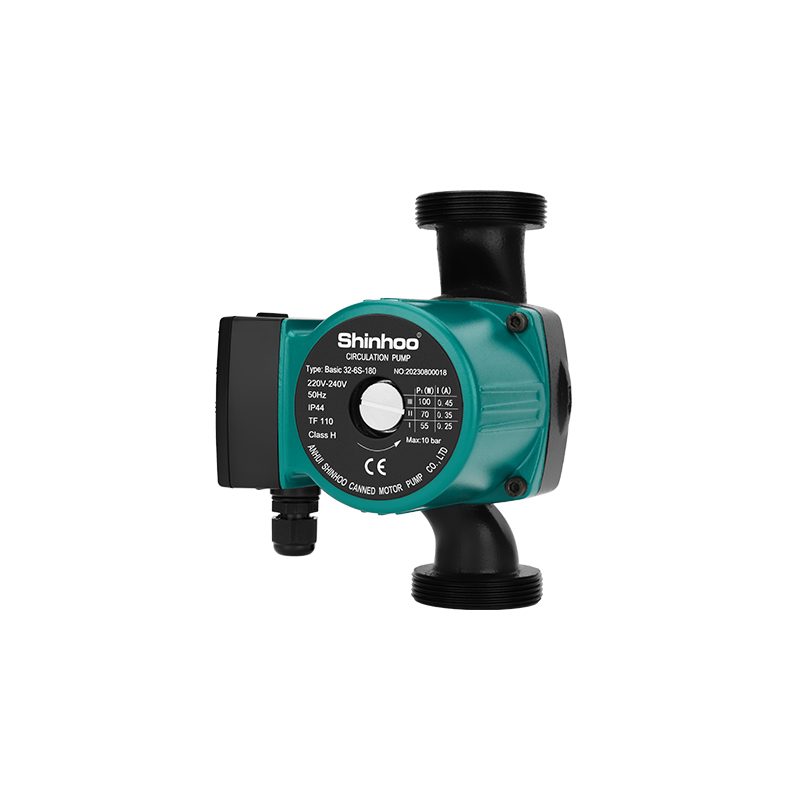

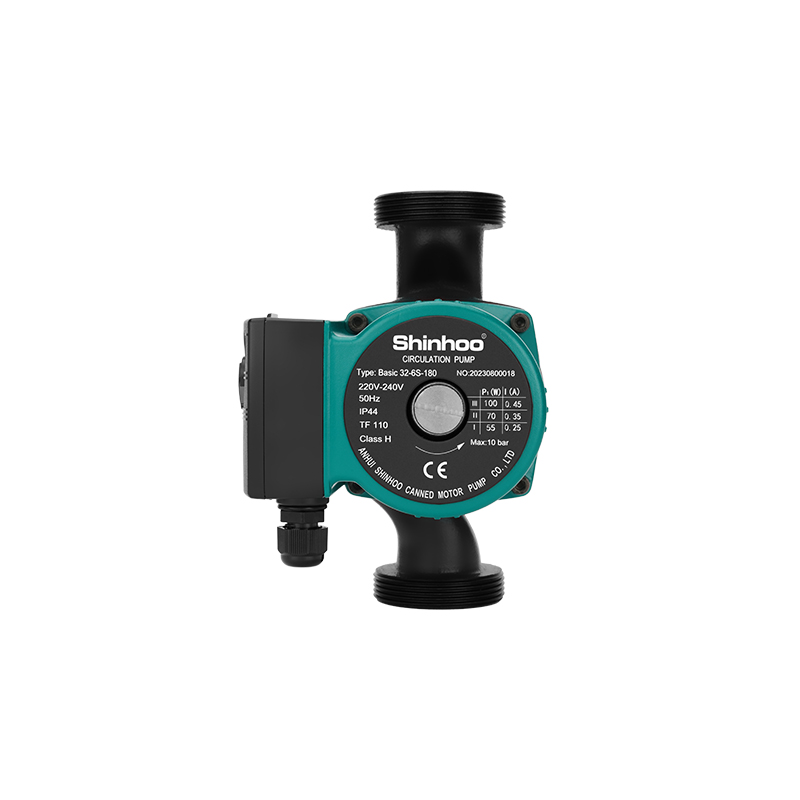

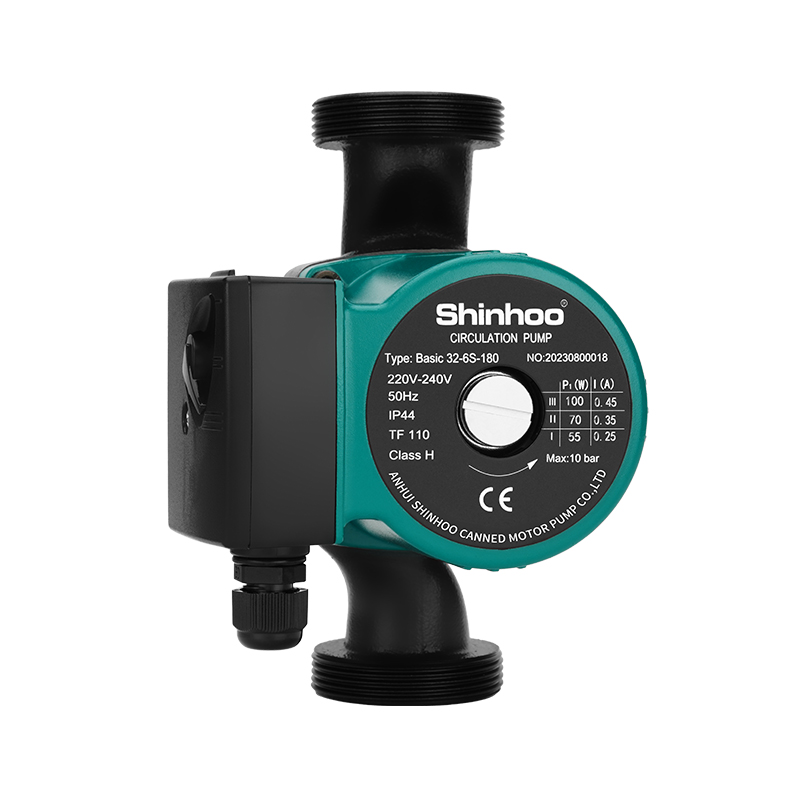

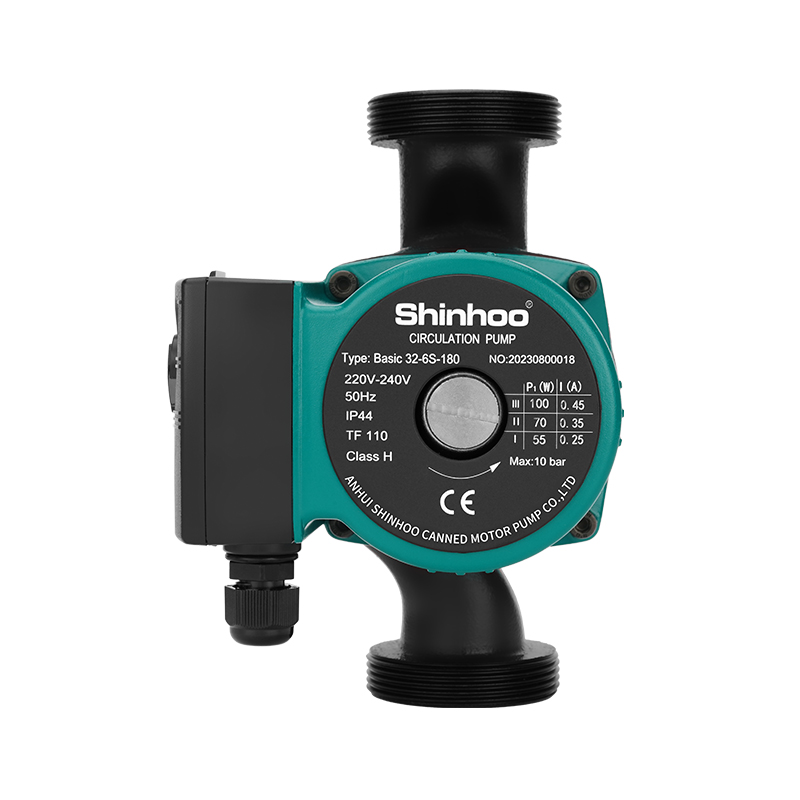

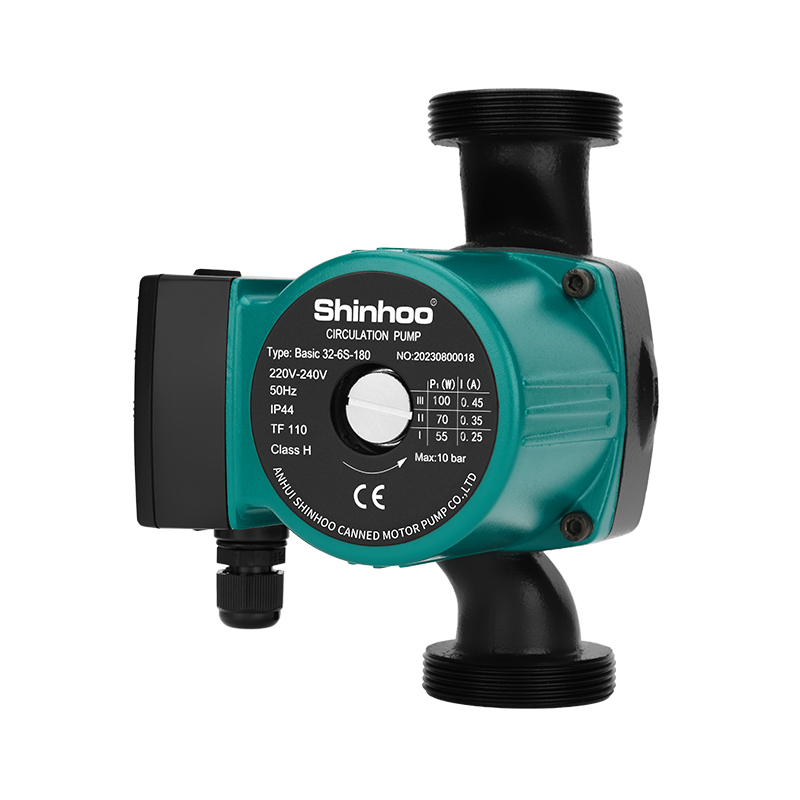

مدل | پایه 32-6 |

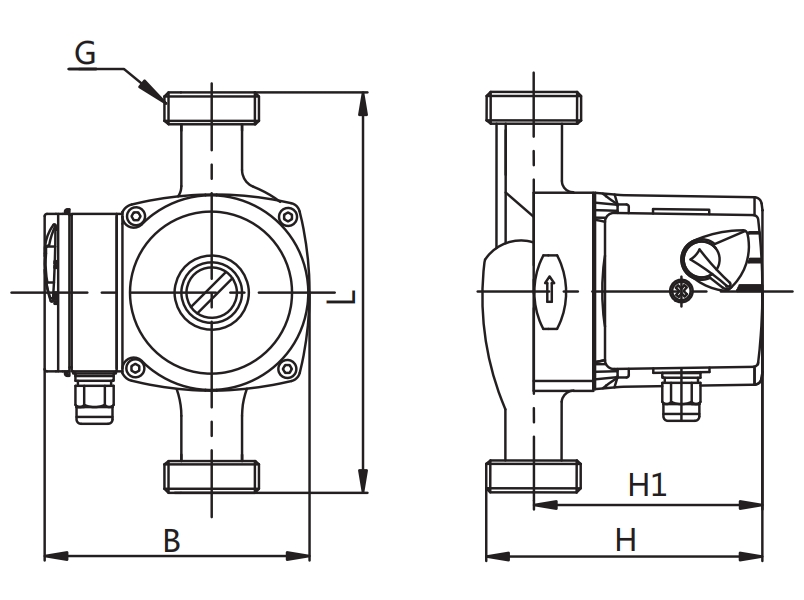

طول بدن پمپ | 180 میلی متر |
قدرت | 100/70/55W |
حداکثر جریان | 4. 0m³/h |
حداکثر سر | 6 متر |
ولتاژ/جاری | 115 ولت/0 9a 230V/0. 45a |
بسامد | 50/60 هرتز |
محفظه پمپاژ | چدن |
مایع پمپ شده | اب |
کلاس عایق | سخنرانی |
درجه حفاظت | IP44 |
دامنه دمای مایع | 2~110 ● (مخلوط گلیکول و آب تا 50 ٪) |
حداکثر فشار سیستم | 1 0mpa |
گواهینامه ها | CE ، GS ، UL ، LVD ، EMC ، ROHS ، REACH و غیره |
مورد شماره:
Basic 32-6S1. گردش مایع در سیستم های خنک کننده و تهویه هوا
2. پمپ های اصلی گردش خون برای گردش آب سرد و گرم در سیستم های گرمایشی و تهویه مطبوع
3. پمپ شامل سه فرکانس چرخشی است که امکان انتخاب بهترین عملکرد برای یک سیستم هیدرولیک خاص را فراهم می کند
4. همچنین می توان از پمپ ها در سیستم گرمایش لوله یا لوله دوگانه استفاده کرد ، همچنین می تواند در آپارتمان های شهری ، ویلا حومه ، خنک کننده ، تهویه مطبوع ، دیگهای بخار و سیستم های خورشیدی و غیره استفاده شود
5. سیستم های گرمایشی
6. گردش آب گرم خانگی
پایهپمپ های گردش خون طراحی و تولید شده توسط متخصصان ما این ویژگی ها را دارد: سر و صدای کم ، بدون نشت ، اکولوژیکی در حال کار ، ظاهر هنری ، نصب آسان و عملکرد قابل اعتماد
ساخت و ساز
پایهپمپ ها از نوع روتور کنسرو هستند ، من ه پمپ و موتور یک واحد واحد را بدون مهر و موم شفت تشکیل می دهند این واحد فقط به دو حلقه آب بندی نیاز دارد و یاتاقان ها با مایع پمپ روغن کاری می شوند
مزایایپایهطراحی پمپ ها:
1. موتور تک یا سه سرعته
2. یاتاقان های شعاعی سرامیکی
3. بلبرینگ رانش کربن
4. یک روتور محافظ ، پوشش روتور خارجی و صفحه یاتاقان از فولاد ضد زنگ ساخته شده است
5. محفظه پمپ چدن
6. سوئیچ حرارتی که در سیم پیچ استاتور یکپارچه شده است ، برای موتورهای 300 W
شرایط کار
1. منبع تغذیه: ولتاژ 230 ولت ، فرکانس 50Hz ، قدرت AC تک فاز مدل های ذکر شده در جدول نیز می توانند با توجه به نیاز کاربر به عنوان 230V/60Hz یا 115V/60Hz تولید شوند پارامترهای منحنی و عملکرد در این جدول تنها محصولاتی را با منبع تغذیه 230 ولت/50 هرتز نشان می دهد
2. حداکثر فشار سیستم: 1 0MPA
3. دمای محیط: 0 ï½40 ● ، دمای متوسط: 2 ï½110 ● برای جلوگیری از آب چگالش در استاتور ، مطمئن شوید که دمای محیط پایین تر از دمای مایع است
4. متوسط: مایع نازک ، تمیز ، غیر خورنده و غیر منفجر کننده ، حاوی ذرات جامد ، الیاف یا روغن معدنی نیست از پمپ نباید برای تحویل مایعات قابل اشتعال مانند دیزل و بنزین استفاده شود
5. تحویل مایع ویسکوزیته بالا باعث کاهش عملکرد پمپ می شود ، بنابراین ضمن انتخاب پمپ ، ویسکوزیته محیط باید مورد توجه قرار گیرد
6 برای جلوگیری از سر و صدای کاویتاسیون و آسیب به یاتاقان های پمپ ، حداقل فشار را در ورودی پمپ حفظ کنید.
1. فشار سیستم: حداکثر 10 بار
2. دمای مایع: از +2 تا +110 ° ð¡
3. کاربران می توانند با توجه به نیاز به سر ، جریان و فرکانس ، یک مدل را از طیف نوع انتخاب کنند
محدودیت دمای مجاز
1. پمپ شامل سه فرکانس چرخشی است که امکان انتخاب بهترین عملکرد برای یک سیستم هیدرولیک خاص را فراهم می کند
2. دمای محیط: از 0 تا 40 درجه ð¡
3. دمای مایع: از +2 تا +110 ° ð¡
4. دمای ذخیره سازی: از -30 تا +55 ° ð¡
فشار
فشار صدا به قدرت مصرف شده بستگی دارد:
50 dB (a) برای مدلهای دارای p1 <1000 W
54 DB (A) برای مدل هایی با P1> 1000 W
نصب
در حین نصب ، شافت پمپ باید به موازات زمین باشد قبل از راه اندازی ، پیچ تهویه را در بالای موتور باز کنید تا هوا در پمپ به خوبی آزاد شود و سپس پیچ تهویه را دوباره خسته کنید این به جلوگیری از اجرای خشک پمپ کمک می کند.
