ولتاژ/فرکانس دارای امتیاز | 230 ولت/50 هرتز |
کلاس عایق | کلاس H |
کلاس IP | IP44 |
شاخص سر و صدا | ≤50db (A) |
فشار مگزسی | 10bar (1 0 MPa) |
مایع متوسط | آب تمیز |
مجوز | ccc \ gs \ ul \ ce \ rohs \ reach \ eei |
مورد شماره:

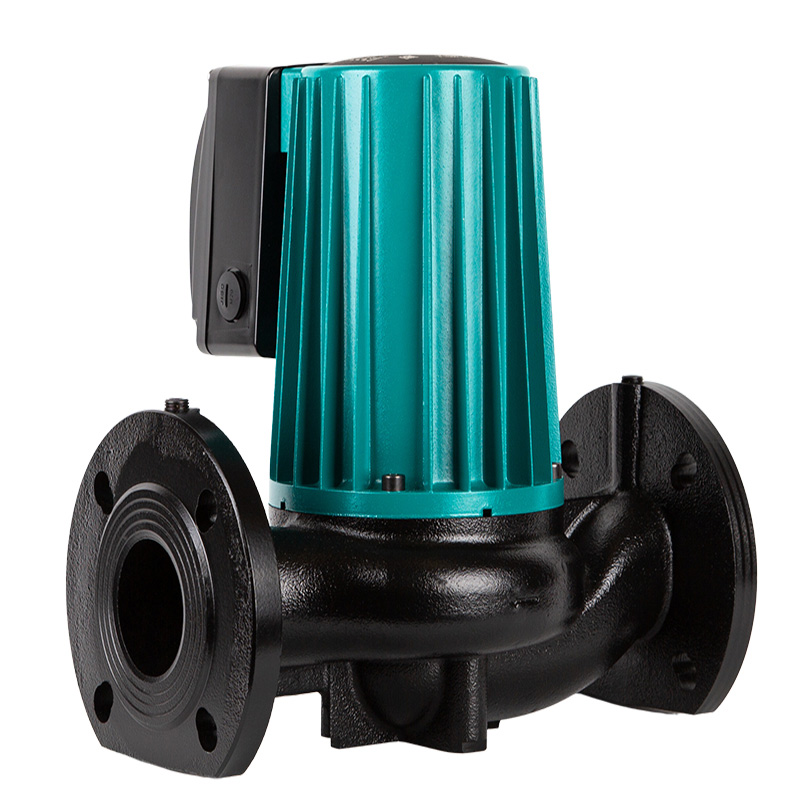

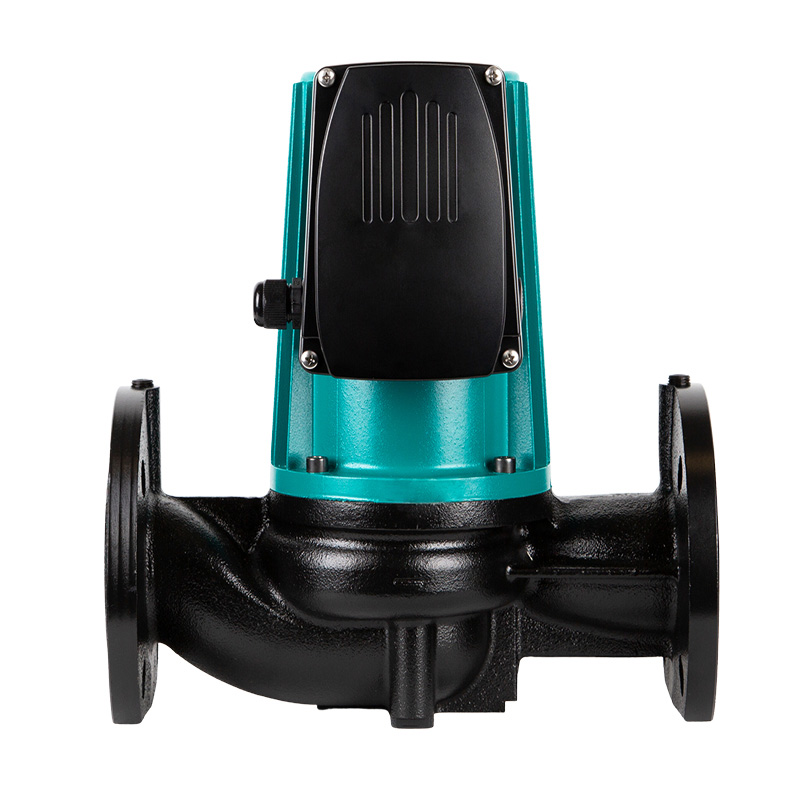

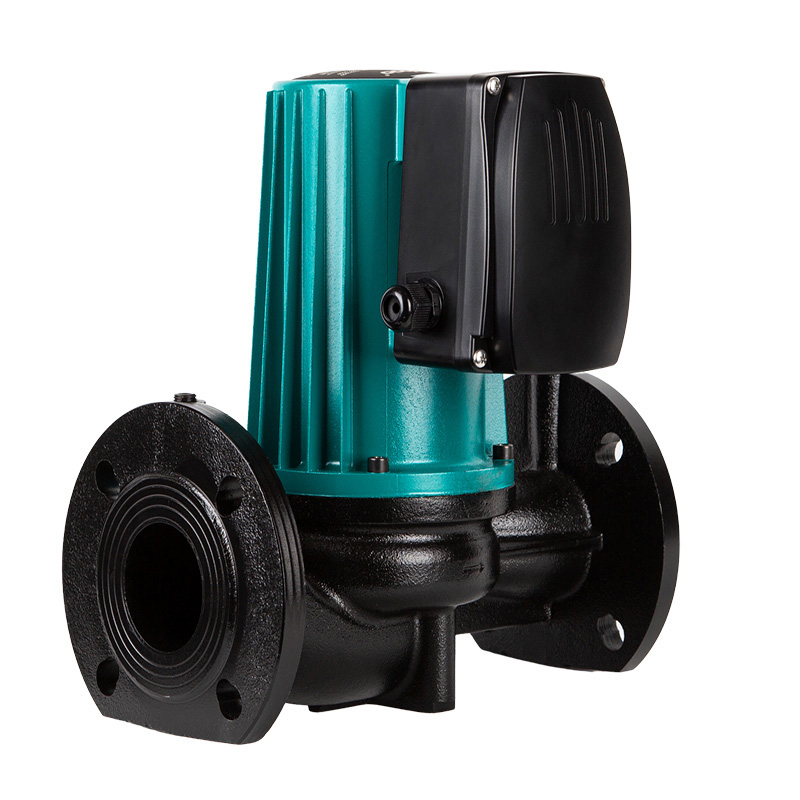

Basic 32-9SF Proپمپ ها را می توان در سیستم گرمایش لوله یا لوله دوگانه استفاده کرد ، همچنین می تواند در آپارتمان های شهری ، ویلا حومه ، خنک کننده ، تهویه مطبوع ، دیگهای بخار و منظومه شمسی و غیره استفاده شود.
1. پمپ حاوی دو قسمت است: بخش هیدرولیک و موتور (با موتور مرطوب) بخش هیدرولیک شامل محفظه پمپ ، پروانه در حالی که موتور شامل استاتور ، روتور ، کارتریج و مهره هوا است
2. آب بندی: پمپ از مهر و موم مکانیکی استفاده نمی کند استاتور و روتور با کارتریج ساخته شده از فولاد ضد زنگ و دو حلقه لاستیکی مقاوم در برابر هارت مهر و موم می شوند که هیچ نشتی را تضمین نمی کنند
3. روغن کاری یاتاقان و خنک کننده موتور با گردش داخلی مایع پمپ شده
4. کلاس عایق H ، یک سرعت یا سه سرعت.
پمپ با محفظه چدن به طور گسترده ای برای تحویل آب برای گرم کردن اتاق استفاده می شود پمپ با محفظه برنز تا حد زیادی در سیستم گرمایش کف استفاده می شود برای تحویل آب گرم خانگی استفاده از پمپ استیل ضد زنگ یا محفظه برنز را توصیه کنید
مایع متوسط
1 مایع نازک ، تمیز ، غیر خورنده و غیر منفجر کننده که حاوی ذرات جامد ، الیاف یا روغن معدنی نیست
2 از پمپ هرگز نباید برای انتقال مایعات قابل اشتعال مانند دیزل و بنزین استفاده شود
3 اگر پمپ در گردش در برنامه ای با ویسکوزیته بالا استفاده شود ، عملکرد هیدرولیکی پمپ کاهش می یابد بنابراین ، هنگام انتخاب پمپ ، ویسکوزیته محیط مایع برای حمل و نقل باید در نظر گرفته شود

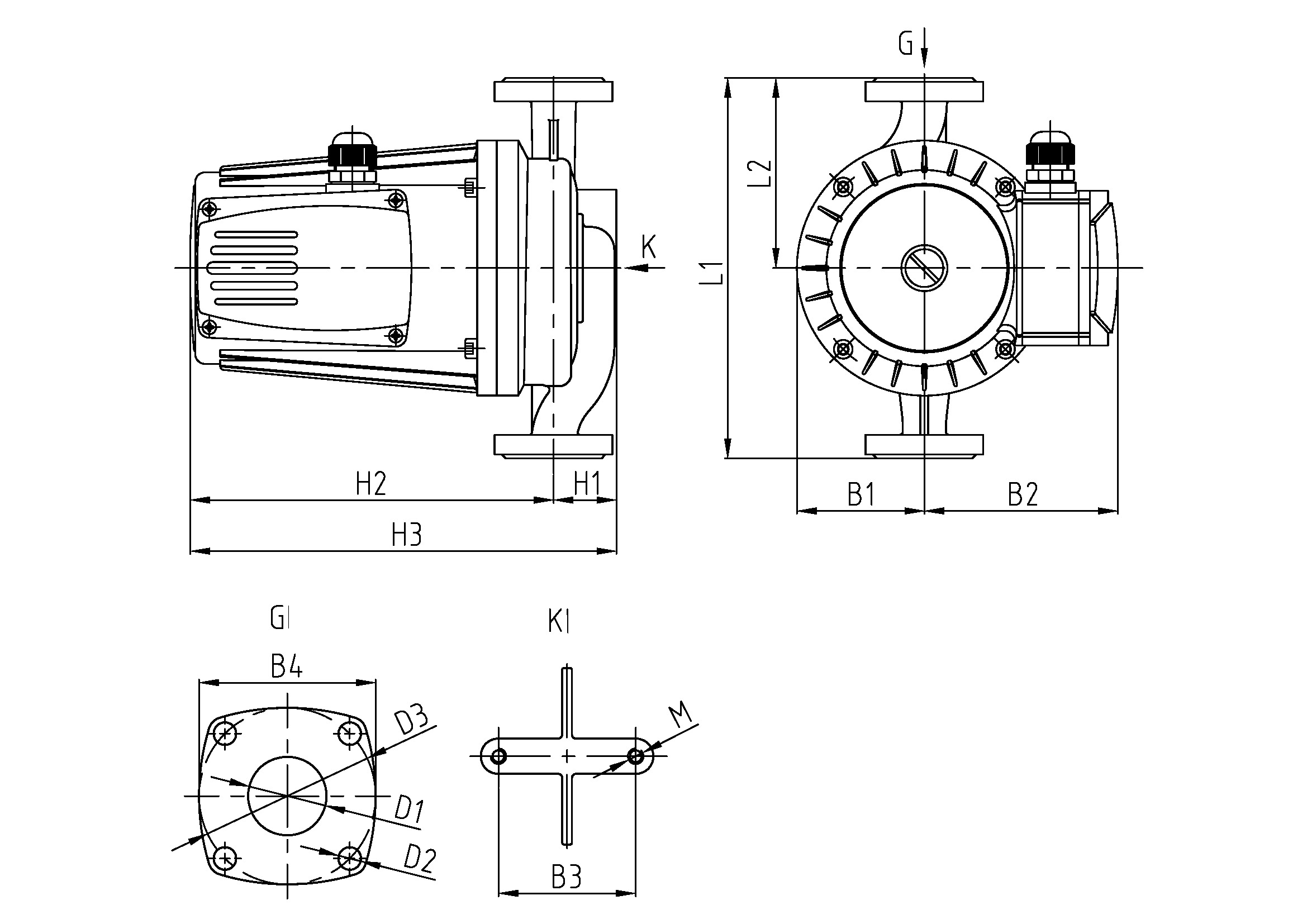

نقشه نصب
مدل | بعد | ||||||||
H1 | H2 | H3 | L1 | L2 | B1 | B2 | B3 | B4 | |
اساسی 32-9SF-220طرفدار | 49 | 165 | 214 | 220 | 110 | 68 | 99 | 70 | 90 |
مدل | بعد | نخ | |||||||
D1 | D2 | D3 | مگس | ||||||
اساسی 32-9SF-220 طرفدار | 40 | 11. 5 | 90 | m8 | DN32 - G2 | ||||
