منبع تغذیه | 220-240V 50/60Hz ، PE |
حفاظت حرکتی | حفاظت خارجی لازم نیست |
کلاس IP | IP44 |
کلاس عایق | سخنرانی |
رطوبت(rh) | حداکثر 95 ٪ |
فشار سیستم | 1 0 MPa |
رعایت | CE/ GS/ EMC/ LVD/ ROHS/ REACH |
دمای محیط | 0ï½+40● |
درجه حرارت | TF110 |
دمای مایع | -30ï½+110● (گلیکول تا 50 ٪) |
مورد شماره:

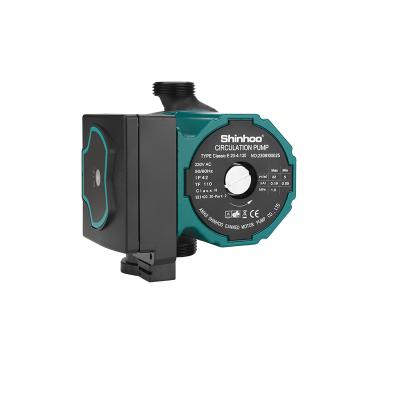

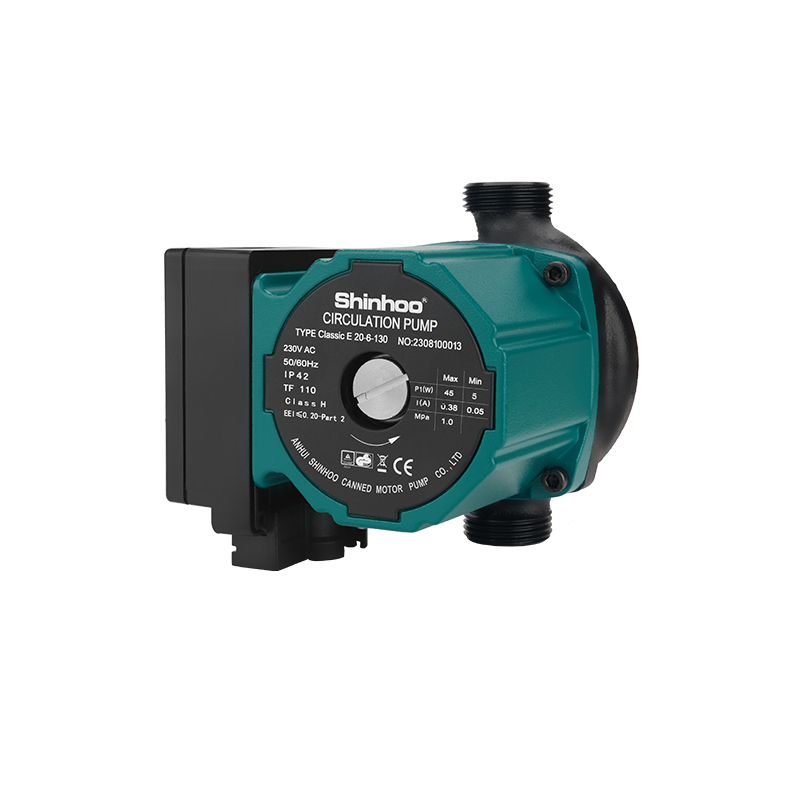

Classic E 20-61 سیستم های گرمایش خانگی و آب گرم
2 سیستم های پمپ حرارتی منبع هوا و زمینی
3 سیستم های تهویه هوا
4 سیستم های گردش آب گرم صنعتی
5 سیستم حرارتی خورشیدی
پمپ های گردش خون بالابا اتصال پیچ خورده ، موتور EC و کنترل انرژی الکترونیکی یکپارچه ، برای گردش مایعات در سیستم های گرمایش ، تهویه هوا و خورشیدی طراحی شده است
با داشتن شاخص بهره وری انرژی (EEI) در معیار ERP برای بیشتر گردشگرهای کارآمد ، این امر به صرفه جویی در مصرف انرژی کمک می کند
انتخاب ایده آل برای نیازهای اساسی عملکرد
نصب و بهره برداری آسان
مجهز به حالت سازگاری خود (حالت خودکار ، تنظیم کارخانه) ، پمپ
پس از اتصال برق اجرا می شود و عملکرد خود را مطابق با آن تطبیق می دهد
به نیازهای واقعی سیستم
سر و صدای کم و راحتی زیاد
شاخص سر و صدا: ≤42db (A)
مصرف انرژی کم
راندمان انرژی طبقاتی ، مصرف برق کمترین به 5W
محافظت چندگانه
با ولتاژ بیش از حد و محافظت بیش از حد
معیار سازگار با محیط زیست
eei≤0 20 قسمتی 2
پلاگین برق سریع انتشار
راه اندازی کنید و پمپ را به سرعت متوقف کنید

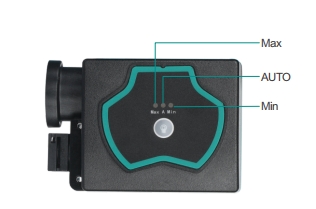

حالت های عکس و کنترل محصول
چراغ های در حال اجرا
با دکمه بین خودکار و min-max تغییر دهید
مزایا
1. عملکرد یک دکمه بصری انتخاب هر حالت کنترل را ساده می کند
2. هیچ حفاظت از موتور خارجی نیاز به کاهش زمان نصب دارد
3. شروع با مساحت بالا ، راه اندازی را در شرایط سخت بهبود می بخشد
4. تعمیر و نگهداری رایگان و بدون سر و صدا به دلیل طراحی کنسرو روتور و استفاده از اجزای قوی
5. پلاگین اتصال سریع باعث می شود نصب الکتریکی سریع ، ایمن و آسان باشد
6. پوسته های عایق برای به حداقل رساندن از دست دادن گرما در سیستم های گرمایش در دسترس هستند

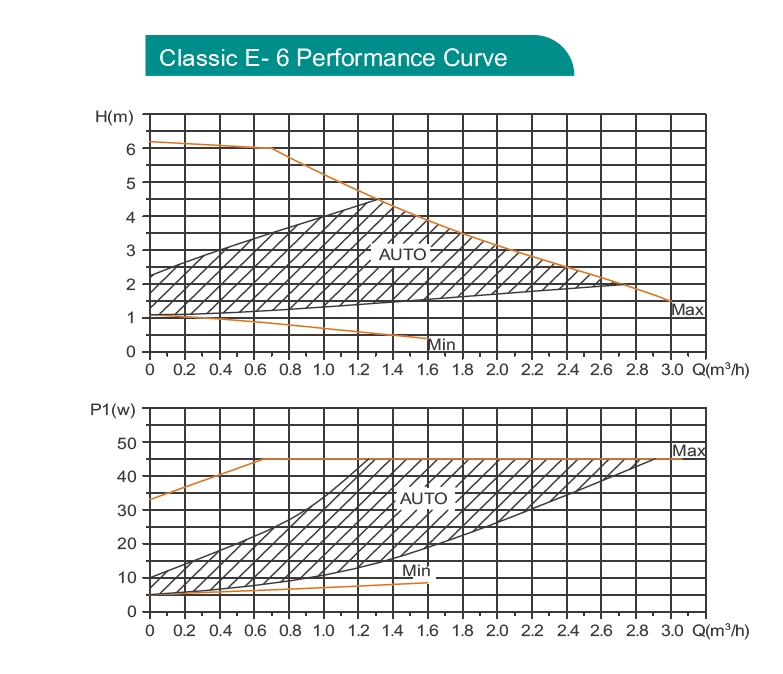

پمپ همچنین دارای 3 استحالت های کنترل
خودرو
حداکثر سرعت ثابت
حداقل سرعت ثابت
پارامترها:

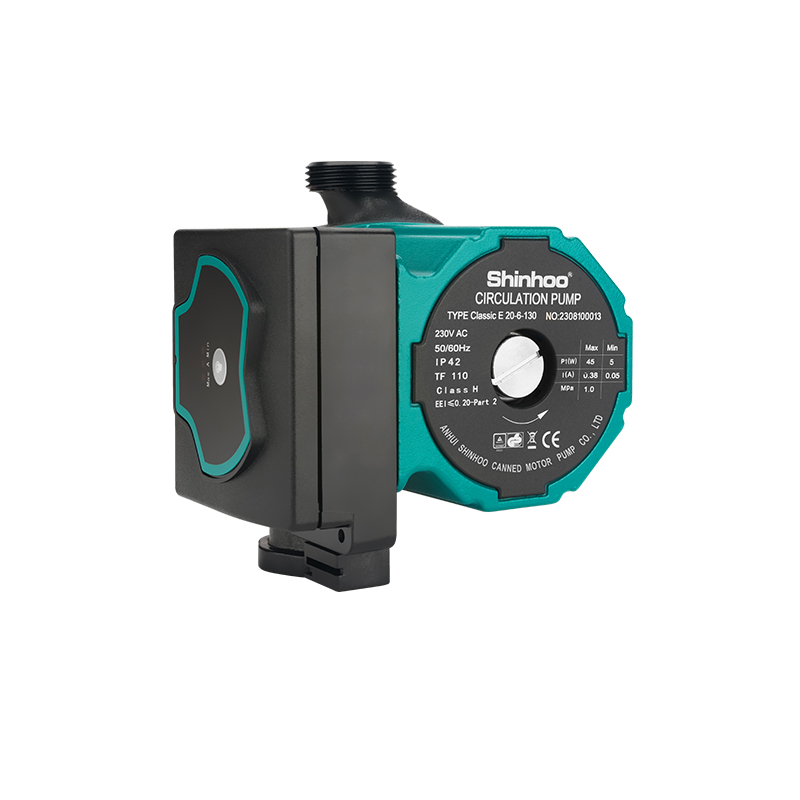

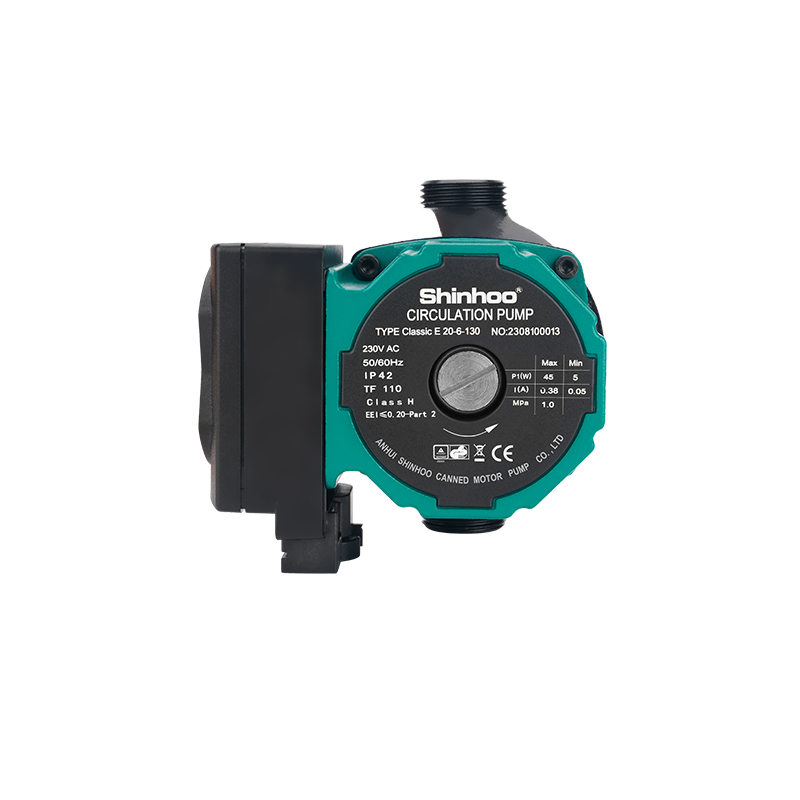

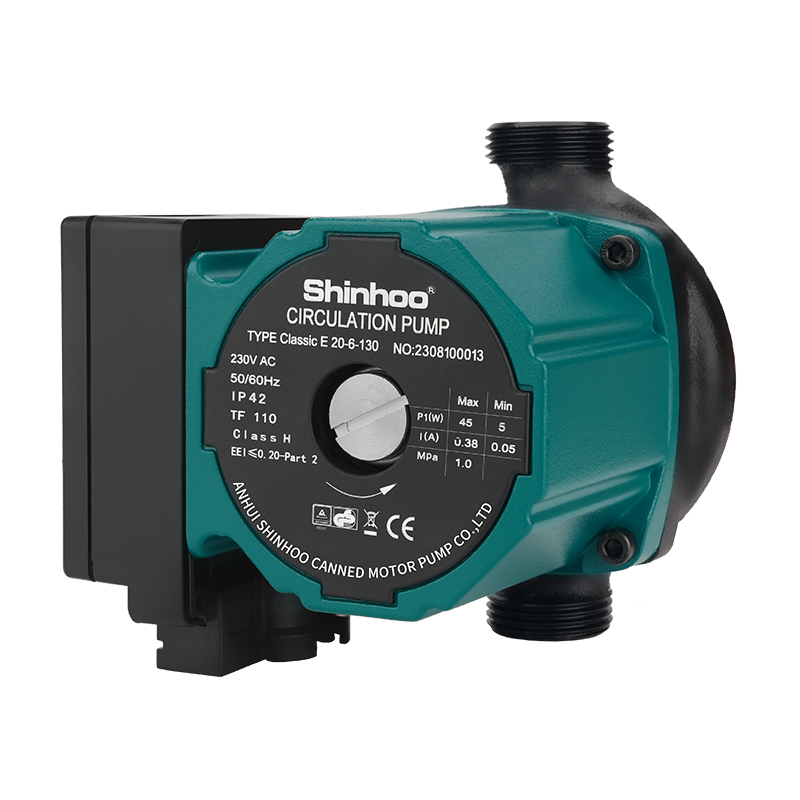

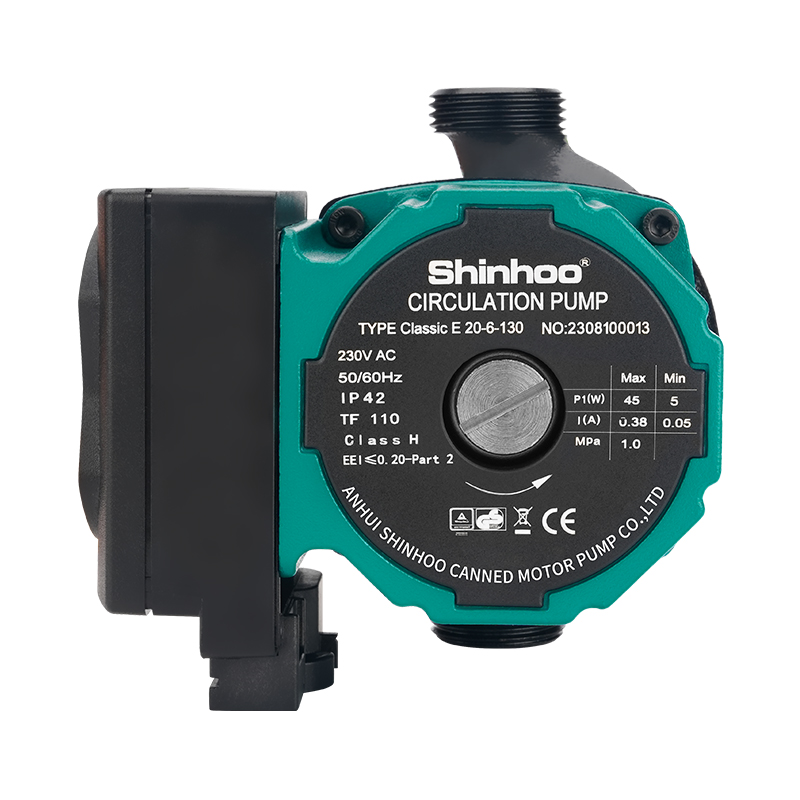

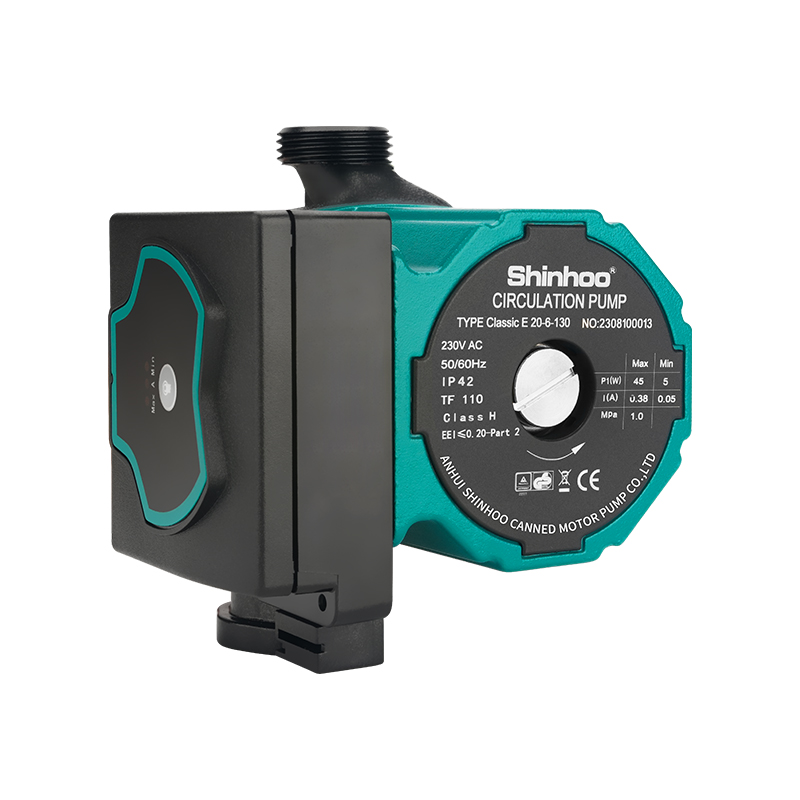

مدل: کلاسیک E 20-6
قدرت: 5 ~ 45W
سر حداکثر: 6 متر
جریان: 0 05ï½ 0 38a
ولتاژ/ فرکانس: 240 ~ 240 ولت 50/ 60Hz
مسکن پمپ: چدن
مایع پمپ شده: آب
کلاس عایق: H
درجه حفاظت: IP42
دامنه دمای مایع: -30-110
انرژی (EEI): ≤0 20 قسمتی
فشار سیستم حداکثر: 1 0MPA
1. LED ها وضعیت عملیاتی واقعی را نشان می دهند
2. این پمپ دارای یک شافت سرامیکی و یاتاقان های شعاعی ، بلبرینگ رانش کربن ، روتور فولادی از جنس استنلس استیل ، صفحه تحمل و روکش روتور ، پروانه کامپوزیت است که همگی در طول عمر نقش دارند
3. پمپ از طریق سیستم خود سرمایه گذاری می کند ، که به راه اندازی آسان کمک می کند طراحی جمع و جور با جعبه کنترل یکپارچه و کنترل پنل در کنار موتور در بیشتر تاسیسات متداول قرار می گیرد
4. محفظه پمپ از چدن ساخته شده و الکترو روکش شده برای بهبود مقاومت در برابر خوردگی است
5. موتور یک موتور همزمان دائمی/جمع و جور-ستاره ای است که با راندمان بالا مشخص می شود
6. سرعت پمپ توسط یک مبدل فرکانس یکپارچه در جعبه کنترل کنترل می شود

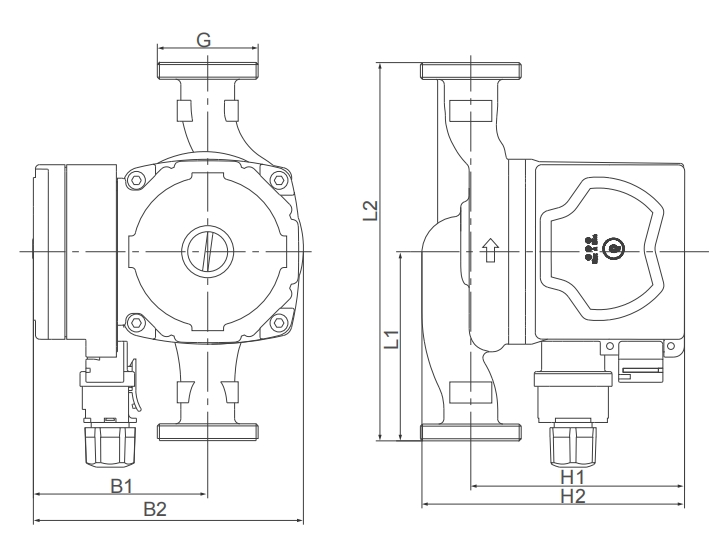

نقشه نصب
