منبع تغذیه |
220 ~ 240 ولت، 50 هرتز AC |
|
حداکثر فشار سیستم |
≤0.3MPa |
|
کلاس عایق |
ب |
|
سطح حفاظت |
IPX5 |
|
دمای محیط در حین کار |
در محدوده 0 تا 50 درجه سانتیگراد |
|
دمای مایع انتقال دهنده |
در محدوده 5 درجه سانتیگراد تا 50 درجه سانتیگراد |
|
مایع تحویل |
آب زلال |
مورد شماره:

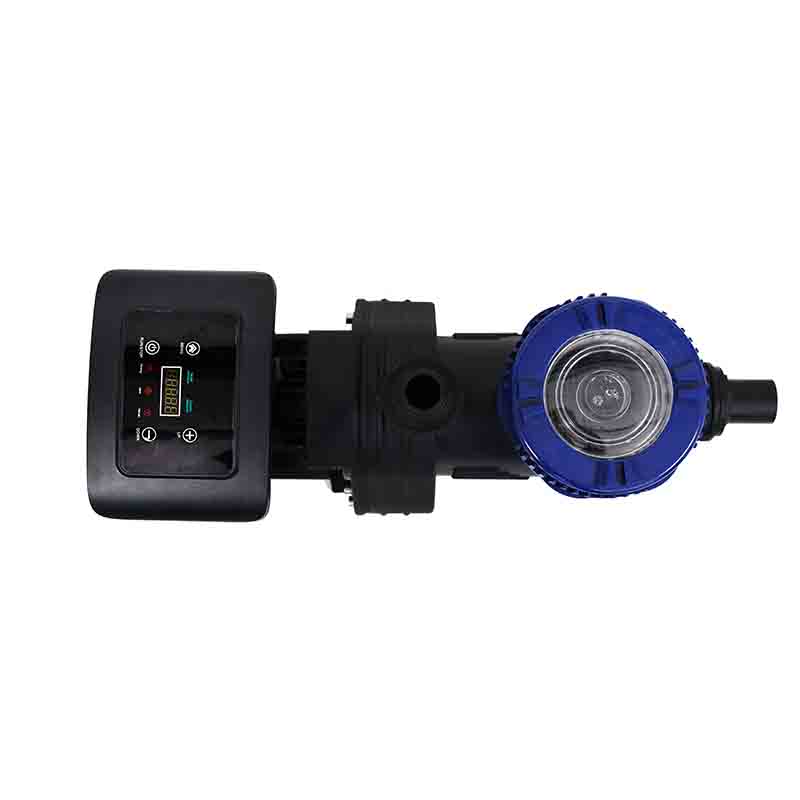

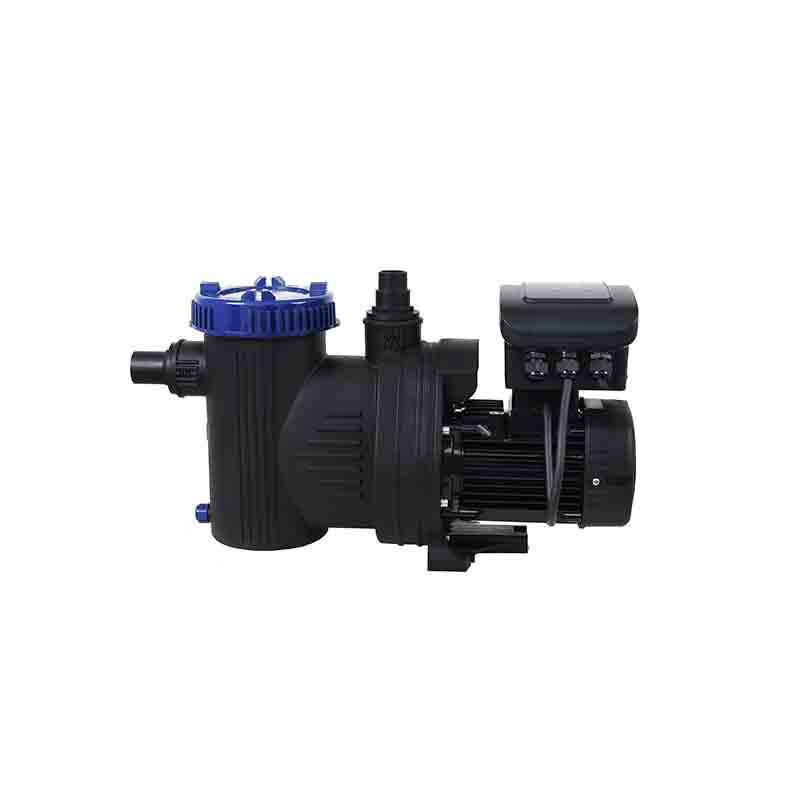

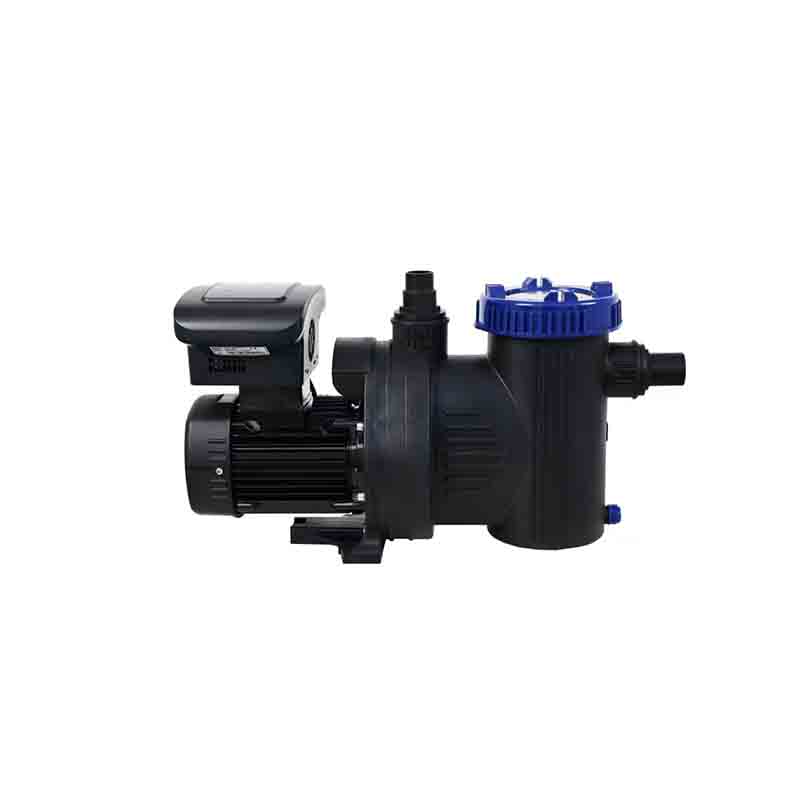

F-SP 21000 Pro1. برای گردش آب در انواع استخرهای کوچک خانگی استفاده می شود.
2. آب کمی کثیف با مواد جامد در حالت تعلیق را می توان کاملاً فیلتر کرد.

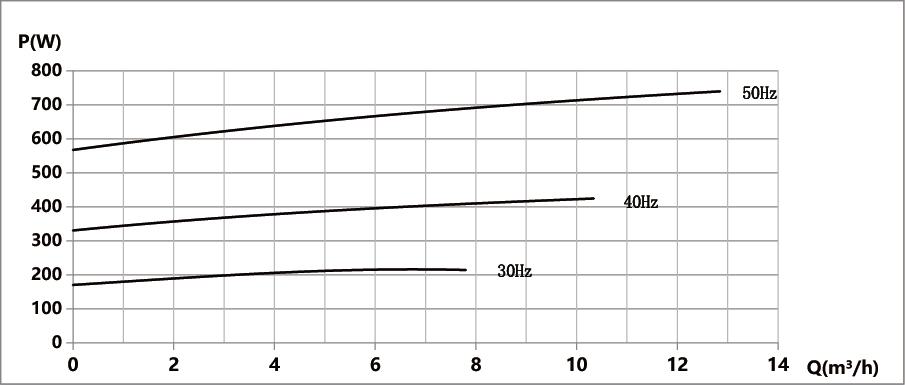

تنظیم با هرتز: 0-50 هرتز
تنظیم بر اساس دور موتور: سه دنده

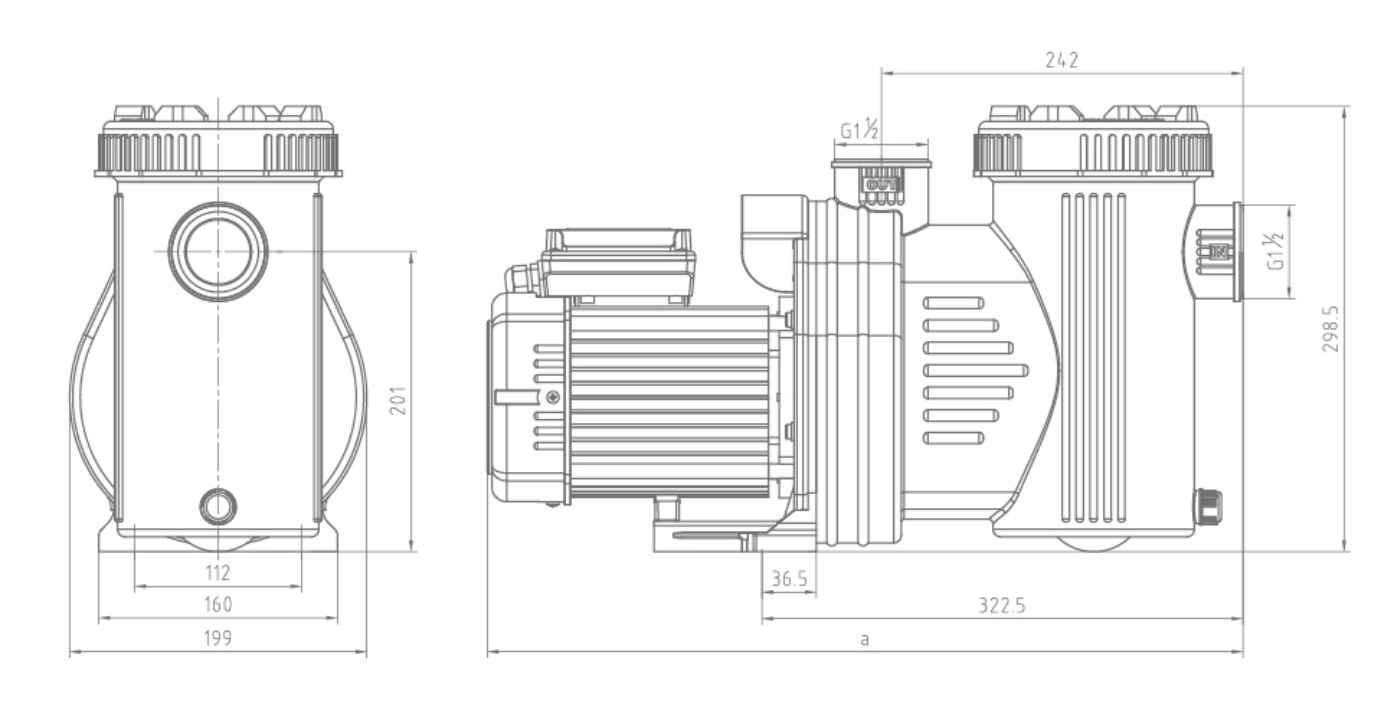

نقشه نصب：
1. اقلام تست فرآیند تولید محصول
1.1 تشخیص موتور
1.1.1 تشخیص ضربه چرخش موتور.
1.1.2 تشخیص مقاومت عایق موتور.
1.1.3 تشخیص ولتاژ مقاومت در برابر زمین موتور.
1.1.4 تشخیص مقاومت DC سیم پیچ موتور.
1.1.5 تست چرخش موتور.
1.2 کارگاه مونتاژ
1.2.1 تشخیص مقاومت زمین کل پمپ.
1.2.2 تشخیص مقاومت عایق کل پمپ.
1.2.3 تشخیص جریان نشتی ولتاژ مقاومت در برابر پمپ.
1.2.4 تشخیص جریان نشتی کل پمپ.
1.2.5 تشخیص راه اندازی ولتاژ پایین کل پمپ.
1.2.6 تشخیص قدرت بدون بار کل پمپ.
1.2.7 جریان بی باری کل پمپ را بررسی کنید.
2. تست نوع پمپ در آزمایشگاه
2.1 بازرسی عملکرد هیدرولیک کل پمپ؛
2.2 تشخیص سر و صدا و لرزش کل پمپ؛
2.3 تست عمر پمپ؛
2.4 تست عملکرد دمای بالا و پایین کل پمپ.
3. شرایط کار
3.1 منبع تغذیه: 220 ولت، جریان متناوب تک فاز 50 هرتز.
3.2 حداکثر فشار سیستم: 0.35MPa;
3.3 کلاس عایق: F;
3.4 سطح حفاظت: IP55;
3.5 دمای محیط کار: 0℃ ~ 50 ℃؛
3.6 دمای مایع انتقال: 5℃~50℃؛
3.7 مایع تحویل: آب تمیز.
