مدل | U (V)/F (هرتز) | سر | سعدی(مگس³/ساعت) | پ(حرف) | من (الف) |
GPA15-7 5 III Z027 Pro | 230/50 | 7. 5 | 2. 6 | 60 | 0. 50 |
7 | 2. 4 | 52 | 0. 45 | ||
6 | 2. 2 | 39 | 0. 35 | ||
5 | 2. 1 | 33 | 0. 30 |
مورد شماره:
GPA III Pro Z0271. روی سیستم دیگ بخار گازی دیوار آویز استفاده کنید
2. انرژی الکتریکی را به فشار هیدرولیک منتقل کنید
3. آب گرمایش را منتقل کنید
4. هوا را از سیستم HW اگزوز کنید
5. مناسب برای دیگ بخار گازی دیواری: 18 کیلو وات ، 24 کیلو وات ، 28 کیلو وات ، 31 کیلو وات.
1. پمپ دیگ بخار گاز Shinhoo Wall Hung از استاتور ، روتور ، پوشش سپر ، دریچه دریچه و غیره تشکیل شده است
2. آب بندی: استاتور و روتور با پوشش سپر از جنس استیل ضدزنگ ، ساختار انتگرال بسته شده با آن مهر و موم شدند
3. واشر لاستیکی مقاوم در برابر حرارت ، به جای مهر و موم مکانیکی این هیچ نشتی را تضمین می کند
4. روغن کاری و خنک کننده:از گردش داخلی استفاده کنید ، توسط مایع گردش شده روغن کاری و خنک شود
5. موتور: کلاس عایق H محافظ حرارتی داخلی است تک سرعت و سه سرعت در دسترس است
6. کلاس محافظت: IP 42
7. تهویه:بر اساس اصل توپ شناور ، یک سیستم تهویه هوا یکپارچه می تواند هوا را از آب خارج کند
8. به طور خودکار در هنگام تزریق مایع و دویدن
9. سر و صداسر و صدای پمپ که در یک دیگ بخار با جریان دارای امتیاز کار می کند کمتر از 42 دسی بل است(بوها).
پارامترها:
مدل: GPA15-7 5 III Z027 Pro
یکپارچه 5 متر ، 6 متر ، 7 متر و 7 5 متر سر در یک پمپ
حداکثر جریان: 2 6 متر مربع در ساعت
حداکثر سر: 7 5 متر
دمای مایع: 20-95
حداکثر فشار: 3 بار
eei≤0 20 قسمتی 3
وضعیت عملیات
قدرت: AC230V ، 50Hz
حداقل ولتاژ راه اندازی و بهره برداری: 175V
ولتاژ و فرکانس مختلف مطابق با نیاز مشتری در دسترس است تمام منحنی های عملکرد در این کاتالوگ مبتنی بر پمپ هایی با منبع تغذیه AC 230V ، 50Hz است.
حداکثر فشار سیستم: 3 بار
برای جلوگیری از آسیب کاویتاسیون به بلبرینگ پمپ ، حداقل فشار ورودی باید به عنوان نگه داشته شود زیر: 1 نوار
دمای محیط باید پایین تر از دمای مایع باشد ، تا آب میعانات آب تولید شده در فضای داخلی استاتور
مایع انتقال: مایعات نازک ، تمیز ، غیر خوردگی و غیر منفجر کننده ، بدون هیچ گونه ذره ، فیبر یا روغن معدنی از پمپ نمی توان برای انتقال مایعات قابل اشتعال مانند دیزل ، بنزین و غیره استفاده کرد
در حال اجرا خشک:پمپ توسط آب روغن کاری می شود ، اجرای خشک باید بیش از 10 باشد
نصب:
جهت محوری پمپ باید به موازات زمین باشد و دریچه دریچه باید به صورت عمودی نصب شود
کاربر نباید مهره دریچه را محکم کند
باید به درستی توسط شخص حرفه ای نصب شود

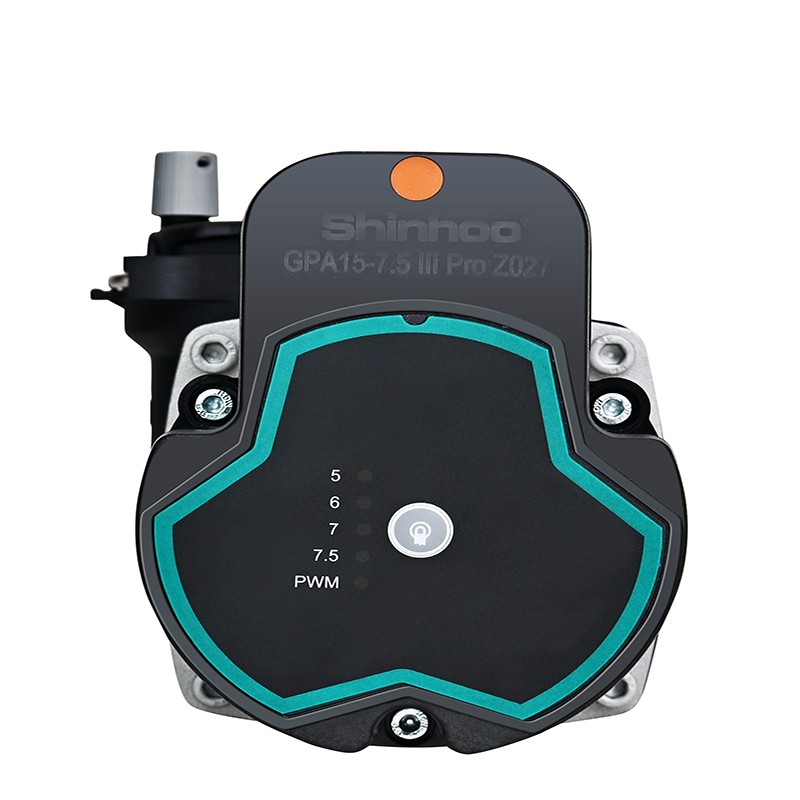

صفحه کنترل:
سبک | سر | قدرت |
5 | 5 متر | 33w |
6 | 6 متر | 39W |
7 | 7 متر | 52W |
7. 5 | 7 5 متر | 60 وات |
PWM | 5m -7 5 متر | 33W - 60W |
دکمه را فشار دهید به زودی می تواند سر پمپ را تغییر دهد
اصل کنترل:در حالت کنترل PWM پمپ توسط سیگنال PWM (مدولاسیون عرض پالس) کنترل می شود
محدوده فرکانس سیگنال PWM طراحی شده: 40 هرتز تا 4000 هرتز
از سیگنال ورودی PWM برای سفارش سرعت استفاده می شود T با تنظیم چرخه وظیفه PWM ، فرمان سرعت را تنظیم می کند
سیگنال خروجی PWM سیگنال بازخورد از پمپ است و فرکانس توسط 75 هرتز ثابت می شود
4 سر پمپ: 5 متر ، 6 متر ، 7 متر و 7 5 متر در یک پمپ یکپارچه شده است
شاخص بهره وری انرژی: eei≤0 20 قسمتی

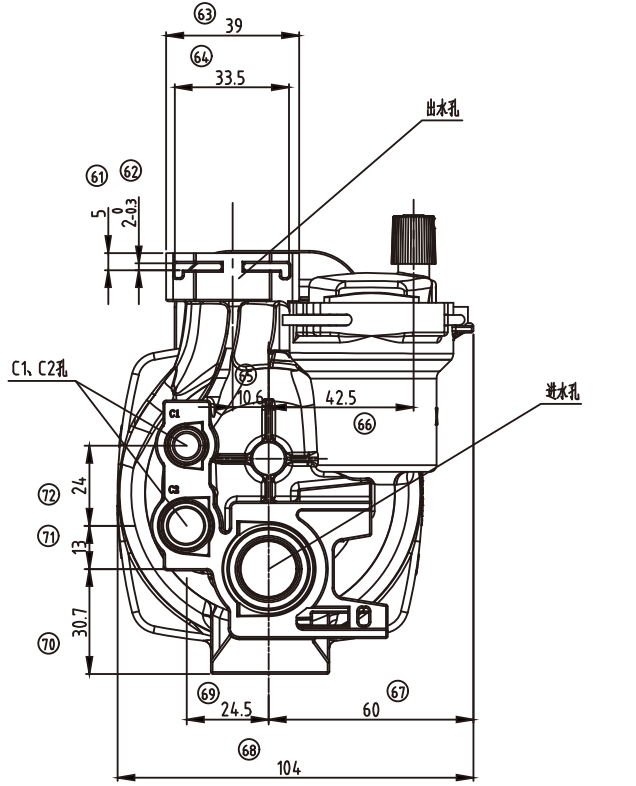

رسم نصب
