حداکثر جریان (m3/h) | 2. 3 |
حداکثر سر (متر) | 7. 5 |
نرخ جریان دارای امتیاز (M3/H) | 1 |
سر دارای رتبه (M) | 6 |
ولتاژ | 220 ~ 240 ولت AC |
جاری | 0 45a |
بسامد | 50/60 هرتز |
نیروی ورودی | 60 وات |
فشار طراحی | 0 3MPA |
سر و صدا | ≤42db (a) |
قدرت ایستاده | ≤3w |
درجه حفاظت | IP44 |
جریان جریان | <3a |
درجه حرارت | TF95 |
وزن پمپ لخت | 1 3 کیلوگرم ± 5 ٪ |
مورد شماره:

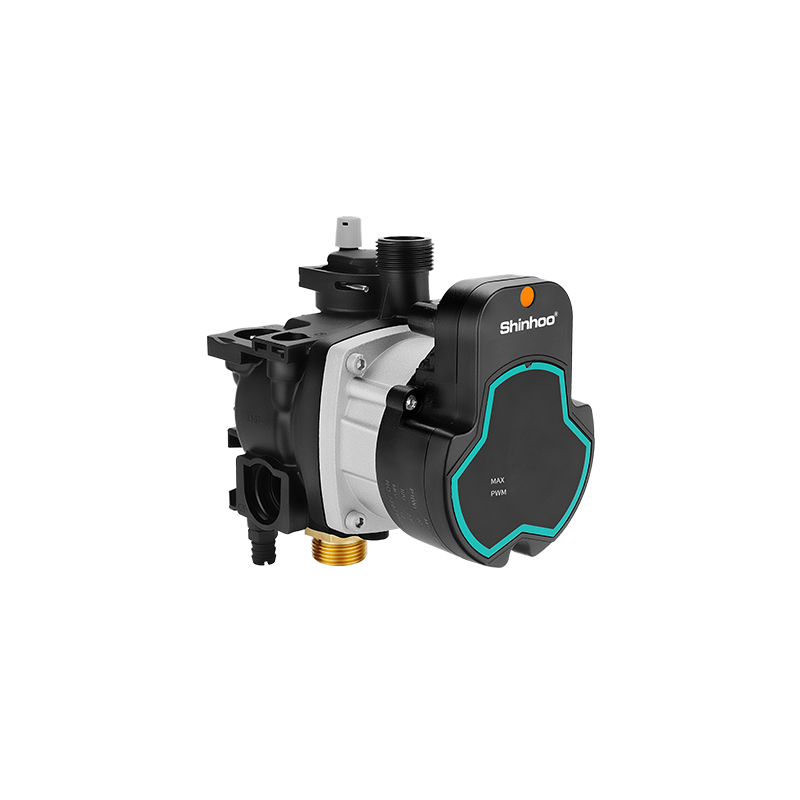

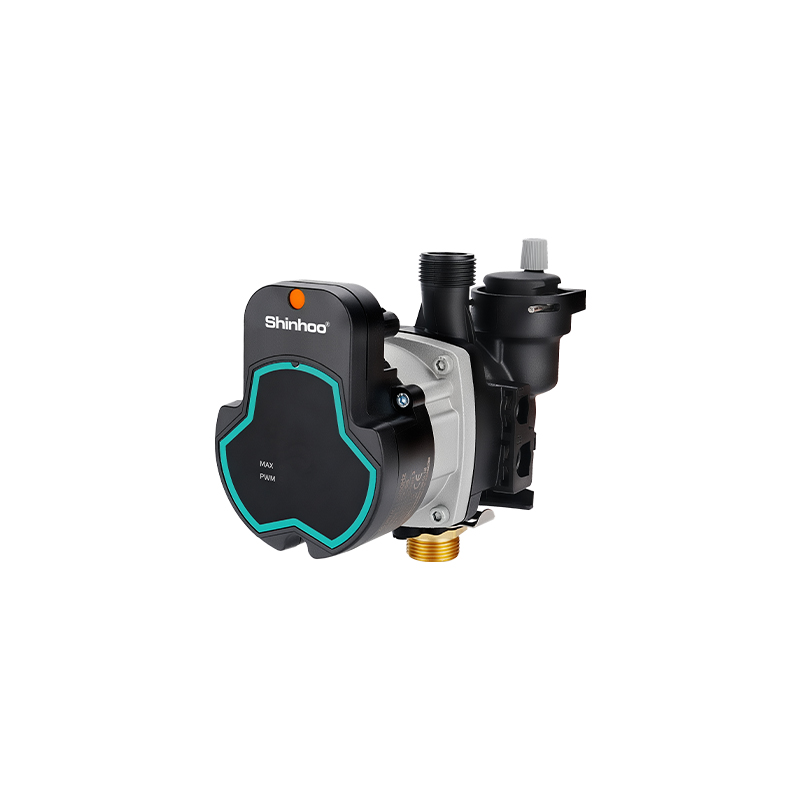

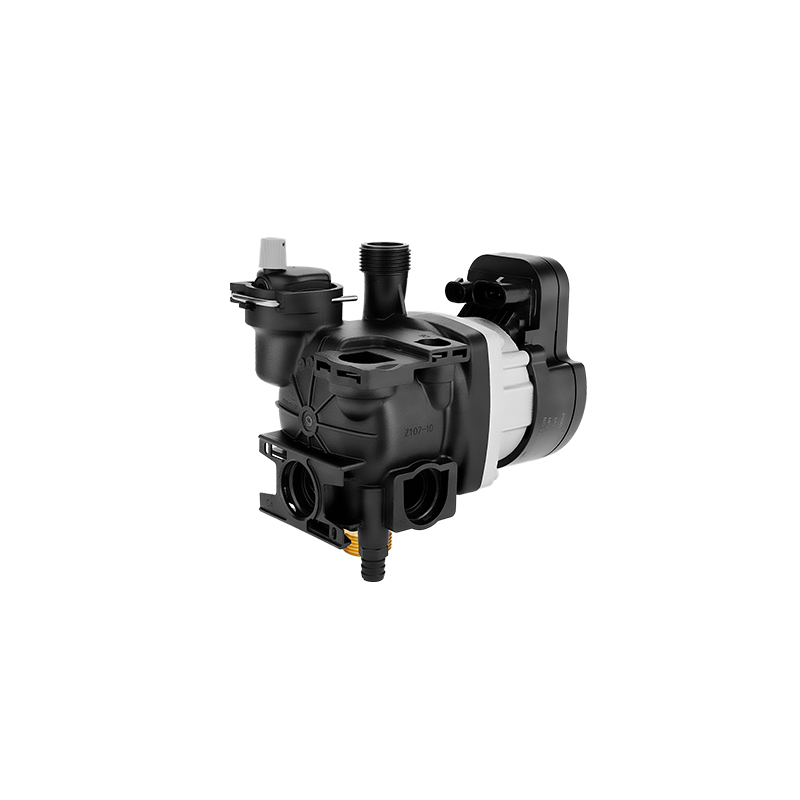

GPA15-7.5 III U Z107دیگ بخار گازی دیوار آویزان
بخاری آب
بازخورد جریان
ارتباط لین
عملکرد ولتاژ پایین 170 ولت بدون تخریب
توانایی ضد جنجال EMC
الزامات رسانه ای
| متوسط:آب یا آب + گلیکول (50 ٪) مخلوط | درجه حرارت متوسط:2●~95● |
| مقدار pH متوسط6. 5-8. 5 | سختی متوسط25°DH |
| محتوای ناخالصی های جامد در متوسط:قطر و جهت طول ناخالصی های جامد ≤ 0 1 میلی متر ، و نسبت حجم ≤ 0 1 ٪ | |
الزامات محیط خدمات
استفاده: شافت را افقی نگه دارید | ارتفاع: 1000 متر |
دمای محیط کار: 0●∼70● (در خط لوله و پمپ آب انجماد وجود ندارد) | عملیاتیبوهارطوبت mbient درجه 95 ٪ |
نیازهای محیط ذخیره سازی
ذخیره سازی دمای محیط: - 30 ●∼70 ●(در خط لوله و پمپ آب انجماد وجود ندارد) |
شروع و توقف پمپ
زمان شروع: زمان شروع پمپ آب کمتر از 3 ثانیه است ، یعنی زمان از قدرت تا رسیدن به حداکثر سرعت 90 ٪ است
زمان خاموش کردن: زمان خاموش کردن پمپ آب کمتر از LS است ، یعنی زمان عدم موفقیت در خاموش شدن پمپ آب
توضیح نمودار صفحه نمایش پانل
جدول مقایسه بین وضعیت کار پمپ در گردش و چراغ روشن به شرح زیر است |  |
نقشه نصب
