| قدرت نامی | ۱۴۰ وات |
| حداکثر جریان | 6.5 متر مکعب در ساعت |
| حداکثر سر | ۱۱ متر |
| جریان نامی | ۱.۰۹ آمپر |
| ولتاژ/فرکانس | ۲۳۰ ولت ۵۰ هرتز/۶۰ هرتز |
| محفظه پمپ | چدن |
| مایع پمپ شده | آب |
| کلاس عایق | ح |
| درجه حفاظت | IP44 |
| محدوده دمای مایع | -30-95℃ |
| انرژی (EEI) | ≤0.21-قسمت3 |
| حداکثر فشار سیستم | 1.0 مگاپاسکال |
مورد شماره:

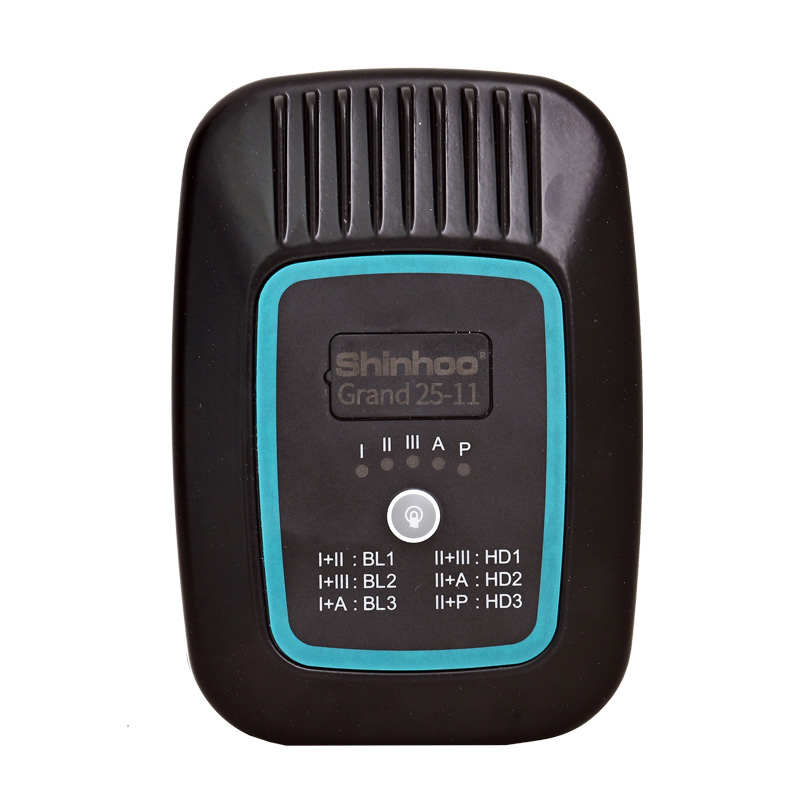

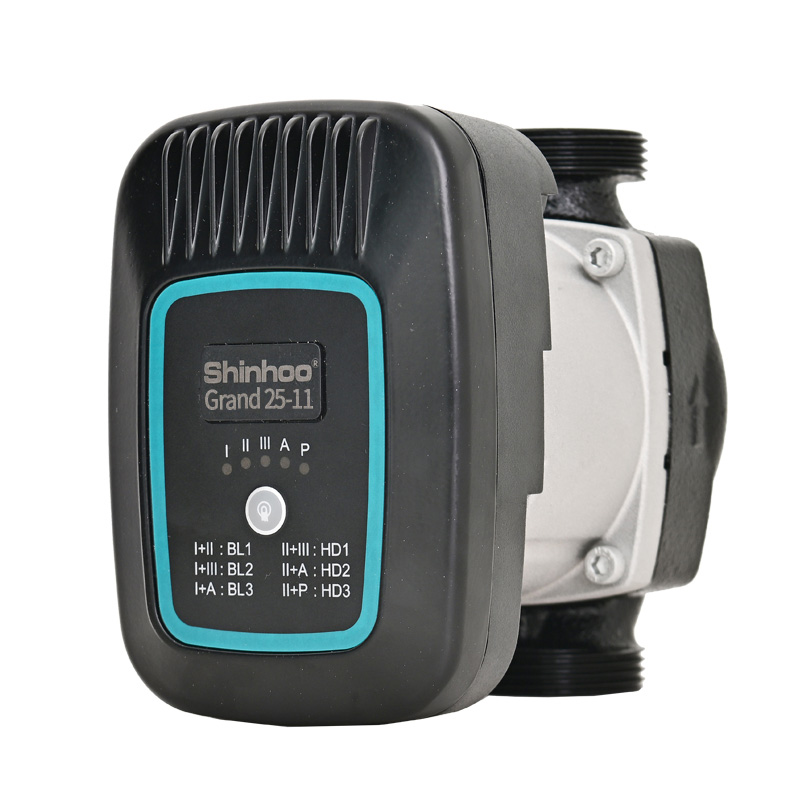

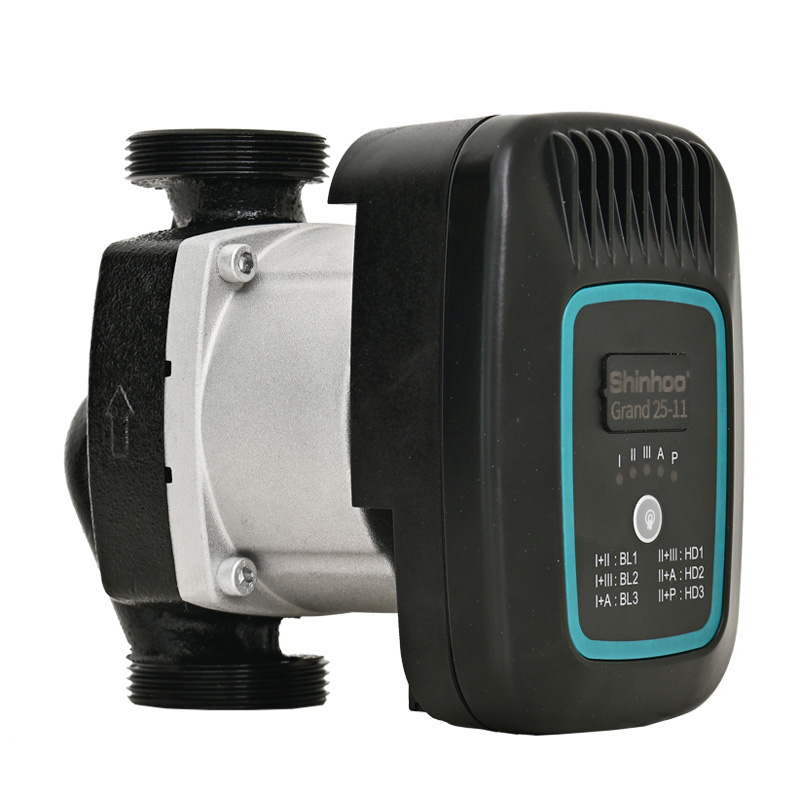

Grand 25-11۱. سیستم گرمایش و آبرسانی خانگی
۲. سیستم پمپ حرارتی منبع هوایی و زمینی
۳. سیستم تهویه مطبوع
۴. سیستم گردش آب گرم صنعتی
۵. سیستم حرارتی خورشیدی
۶. سازگاری با پمپ حرارتی تمام اینورتر R290
دامنه استفاده
پمپ حرارتی منبع هوا سیستم تامین ترکیبی
صدور گواهینامه محصول
این محصول الزامات TUV را برآورده می‌کند. ، م. ، ای ام سی ، استاندارد RoHS ، رسیدن ، گواهینامه EEI≤0.23-part3
مزیت
نصب و راه اندازی آسان
مجهز به حالت خود تطبیقی خودکار (تنظیم پیش‌فرض)، پمپ پس از اتصال برق شروع به کار می‌کند و عملکرد خود را با توجه به نیازهای واقعی سیستم تطبیق می‌دهد.
کنترل توسط سیگنال ولتاژ پایین مدولاسیون پهنای پالس (PWM) دیجیتال انجام می‌شود و این امکان را فراهم می‌کند که پمپ برای برآورده کردن نیازهای مختلف جریان در سیستم‌های مختلف مورد استفاده قرار گیرد.
صدای کم و راحتی بالا
شاخص نویز: ≤42dB(A)
مصرف انرژی پایین
کمترین میزان مصرف برق تا 6 وات
محافظت چندگانه
دارای محافظ در برابر ولتاژ و جریان بیش از حد
معیار طراحی سازگار با محیط زیست
EEI≤0.20 - بخش 3
دوشاخه برق با قابلیت رهاسازی سریع
پمپ را سریع روشن و خاموش کنید.
الزامات رسانه‌ای
|
متوسط: مخلوط آب یا آب + گلیکول (≤ 50%) |
دمای متوسط: ۲℃∼۹۵℃ |
|
مقدار PH محیط : ۶.۵-۸.۵ |
سختی متوسط : ۲۵ درجه سانتیگراد |
|
محتوای ناخالصی‌های جامد در محیط: قطر و جهت طول ناخالصی‌های جامد ≤ 0.1 میلی‌متر و نسبت حجمی ≤ 0.1٪ |
|
الزامات محیط خدمات
دمای محیط کار پمپ باید با دمای متوسط 2 تا 95 درجه سانتیگراد هماهنگ باشد، همانطور که در شکل سمت راست نشان داده شده است (حداکثر غلظت اتیلن گلیکول 50٪ است، یعنی حداقل دمای محیط -30 درجه سانتیگراد است).
شروع و توقف پمپ
زمان شروع : زمان شروع به کار پمپ آب کمتر از ۸ ثانیه است، زمان از روشن شدن تا رسیدن به حداکثر سرعت
در حالت PWM هنگام شروع به کار از حالت توقف پمپ آب (بدون منبع تغذیه)، ۹۰٪ از حداکثر سرعت باید حداقل در ۸ ثانیه حاصل شود
در حالت PWM از حالت آماده به کار شروع کنید و حداقل در 8 ثانیه به 90٪ از حداکثر سرعت برسید
زمان خاموش شدن : زمان خاموش شدن پمپ آب کمتر از ۱ ثانیه است، یعنی زمان از قطع برق تا خاموش شدن پمپ آب

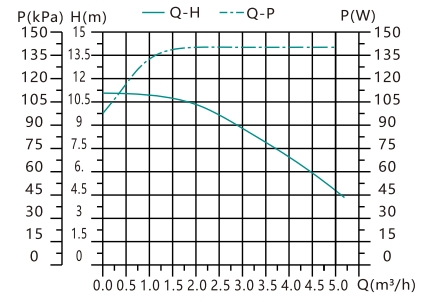

منحنی عملکرد
این منحنی عملکرد برای آب با دمای معمولی مناسب است، مانند پمپ برای محیط غیر آبی، عملکرد هیدرولیکی پمپ کاهش می‌یابد، بنابراین، در انتخاب پمپ، باید ویژگی‌های محیط مایع را در نظر گرفت.
اتصال برق
ولتاژ : ۲۲۰-۲۴۰ ولت AC (±۱۰٪)
فرکانس : ۵۰/۶۰ هرتز
ولتاژ سیگنال ورودی PWM : ۴-۲۴ ولت
حداقل جریان ورودی : ۴ میلی‌آمپر
فرکانس سیگنال ورودی PWM : 100-2000 هرتز
سیگنال خروجی PWM خروجی کلکتور-درین باز، باید به یک مقاومت بالاکش متصل شود، ولتاژ بر اساس محدوده دریافت سیگنال کامپیوتر میزبان انتخاب می‌شود.

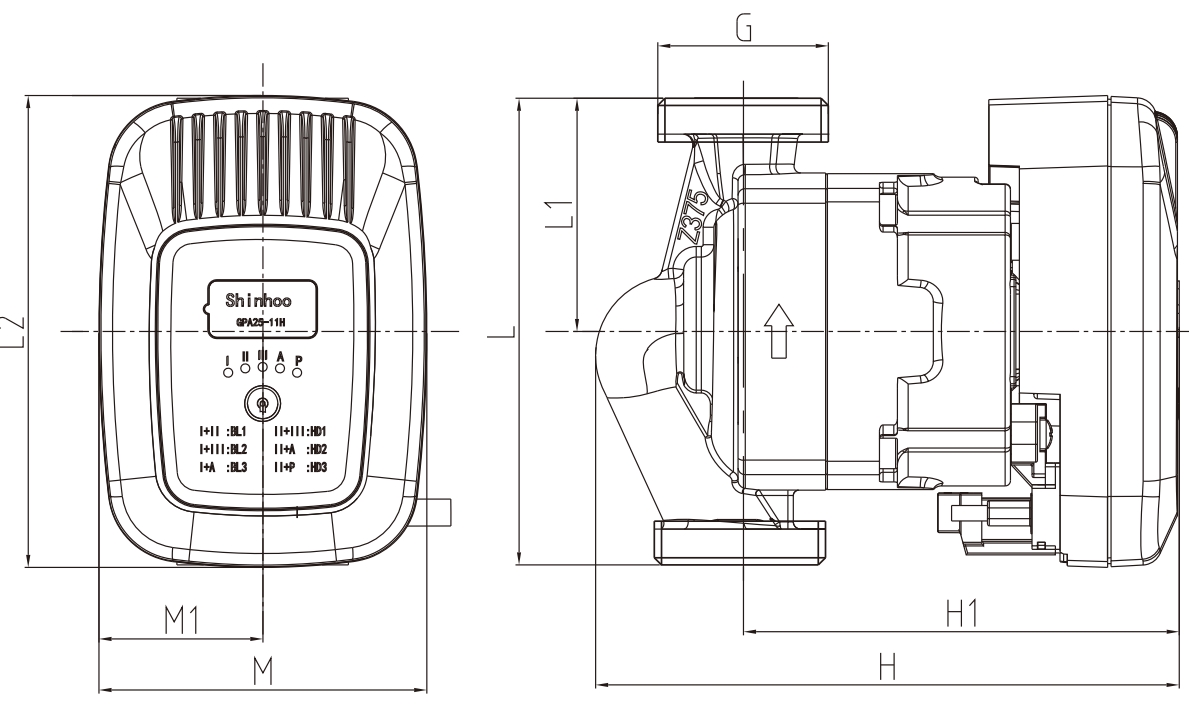

طراحی نصب
