منبع تغذیه | 220V ~ 240 ولت ، AC ، زمین محافظ |
حفاظت حرکتی | حفاظت خارجی لازم نیست |
کلاس IP | IP44 |
کلاس عایق | سخنرانی |
رطوبت(RH) | حداکثر 95 ٪ |
فشار سیستم | 1 0 MPa |
رعایت | EMC/ROHS/REACH/TUV/CE/EEI |
دمای محیط | -30●~55● |
درجه حرارت | TF 95 |
دمای مایع | 2~+95● |
اتصال/اتحادیه ها | Standard Shinhoo/ Molex/ Te |
مورد شماره:

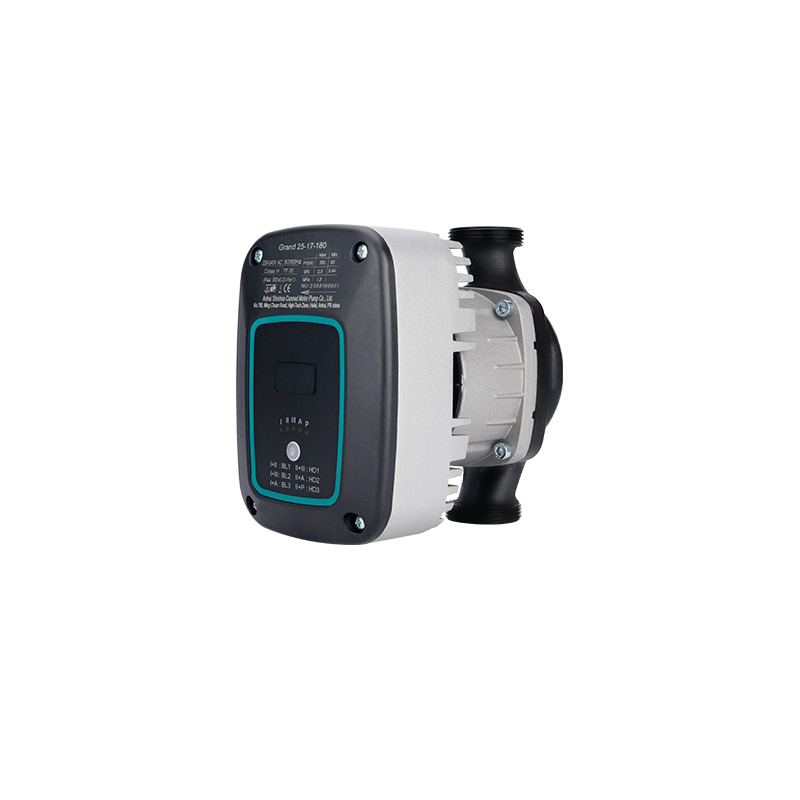

Grand 25-171 سیستم گرمایشی و آبرسانی خانگی
2 سیستم پمپ حرارتی منبع هوا و زمین
3 سیستم تهویه مطبوع
4 سیستم گردش آب گرم صنعتی
5 سیستم حرارتی خورشیدی
6. سازگاری با R290 تمام پمپ حرارتی اینورتر
دامنه استفاده
پمپ حرارتی منبع هواسیستم عرضه ترکیبی
صدور گواهینامه
این محصول نیازهای TUV را برآورده می کندãدر نظر گرفتنãEMCãروهãرسیدنãeei≤0 گواهینامه 23-PART3
مزیت
نصب و بهره برداری آسان
مجهز به حالت سازگاری خود به حالت خودکار (تنظیم پیش فرض) ، پس از اتصال برق ، پمپ اجرا می شود و عملکرد خود را با توجه به نیاز واقعی سیستم تطبیق می دهد
کنترل توسط سیگنال مدولاسیون پالس دیجیتال (PWM) سیگنال ولتاژ کم انجام می شود و این امکان را فراهم می کند که از پمپ برای برآورده کردن نیازهای مختلف جریان در سیستم های مختلف استفاده شود
سر و صدای کم و راحتی زیاد
شاخص سر و صدا: ≤42db (A)
مصرف انرژی کم
کمترین مصرف برق تا 6W
محافظت چندگانه
با ولتاژ بیش از حد و محافظت بیش از حد
معیار سازگار با محیط زیست
eei≤0 20 قسمتی 3
پلاگین برق سریع انتشار
راه اندازی کنید و پمپ را به سرعت متوقف کنید.
پارامترهای اساسی
دارای امتیاز ولتاژ220-240 ولت AC | جریان فعلی: 2 5a | فرکانس 50/60 هرتز |
حداکثر جریان9m³/h | حداکثرسر17 متر | حداکثرقدرت350 وات |
دارای امتیازجریان5 متر3/ساعت | دارای امتیازسر 12 4 متر | فشار طراحی 1MPa |
سر و صدا45db (الف) | eei≤0 23 بخش 3 | کلاس حفاظت IP44 |
قدرت آماده به کار≤4w | کلاس عایقسخنرانی | درجه حرارتTF95 |
فرمان: در صورت عقربه های ساعت هنگام مشاهده از ورودی پمپ | وزن حدود 5 کیلوگرم (دستگاه کامل) | جریان فعلی 10a |
الزامات رسانه ای
متوسط: آب یا آب + گلیکول (50 ٪) مخلوط | دمای متوسط: 2 ● ∼95 |
مقدار pH متوسط 6 5-8 5 | سختی متوسط 25 درجه DH |
محتوای ناخالصی های جامد در متوسط: قطر و طول طول ناخالصی های جامد ≤ 0 1 میلی متر ، و نسبت حجم ≤ 0 1 ٪ | |
الزامات محیط خدمات
دمای محیط کار پمپ باید با دمای مضمون 2 ~ 95 ● هماهنگ شود ، همانطور که در شکل در سمت راست نشان داده شده است (حداکثر غلظت اتیلن گلیکول 50 ٪ است ، یعنی متوسط حداقل دما -30 ●)
شروع و توقف پمپ
زمان شروع: زمان شروع پمپ آب کمتر از 8 ثانیه است ، زمان رسیدن به حداکثر سرعت
در حالت PWM، هنگام شروع از حالت توقف پمپ آب (بدون قدرت) ، 90 ٪ از حداکثر سرعت باید حداقل در 8 ثانیه حاصل شود
در حالت PWM، از حالت آماده به کار شروع کنید و به 90 ٪ حداکثر سرعت در حداقل 8 ثانیه برسید
زمان خاموشی: زمان خاموش شدن پمپ آب کمتر از 1 ثانیه است ، یعنی زمان عدم موفقیت در خاموش شدن پمپ آب

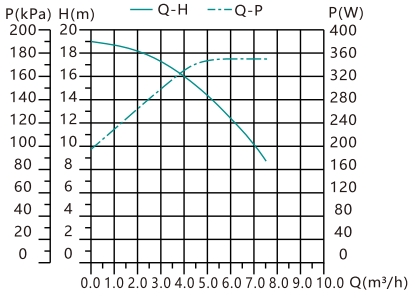

منحنی عملکرد
این منحنی عملکرد برای آب درجه حرارت طبیعی مانند پمپ Fornon-Water مناسب است ، عملکرد هیدرولیکی پمپ کاهش می یابد ، بنابراین ، در انتخاب پمپ ، باید ویژگی های محیط مایع را در نظر بگیرد
اتصال قدرت
ولتاژ220-240 ولت AC (10 ±)
بسامد50/60 هرتز
ولتاژ سیگنال ورودی PWM4-24 ولت
حداقل جریان ورودی4 میلی آمپر
فرکانس سیگنال ورودی PWM: 100-2000 هرتز
سیگنال خروجی PWM: جمع آوری خروجی تخلیه باز ، باید به یک مقاومت کشش متصل شود ، ولتاژ با توجه به دامنه دستیابی به سیگنال رایانه میزبان انتخاب می شود

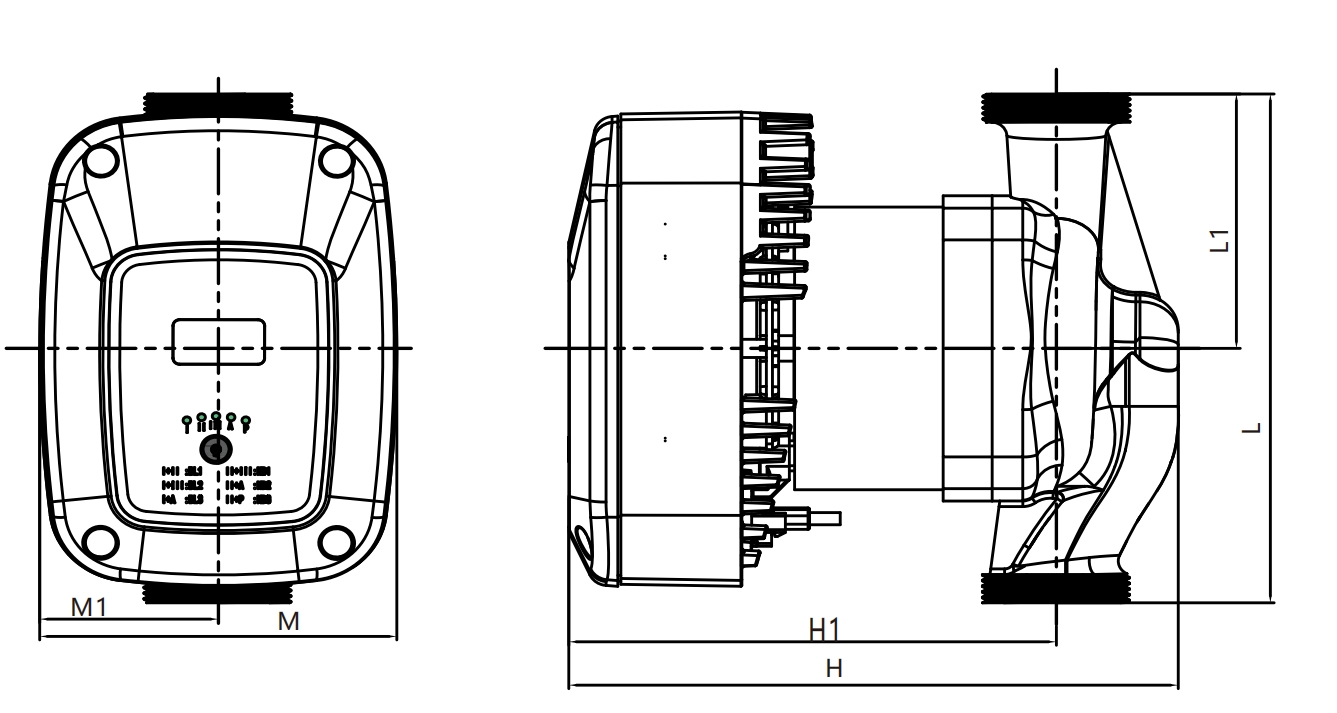

نقشه نصب
