منبع تغذیه | 220-240V 50/60Hz ، PE |
حفاظت حرکتی | حفاظت خارجی لازم نیست |
کلاس IP | IP44 |
کلاس عایق | سخنرانی |
رطوبت (rh) | حداکثر 95 ٪ |
فشار سیستم | 1 0 MPa |
رعایت | CE/ GS/ EMC/ LVD/ ROHS/ REACH |
دمای محیط | 0ï½+40● |
درجه حرارت | TF110 |
دمای مایع | 2ï½+110● |

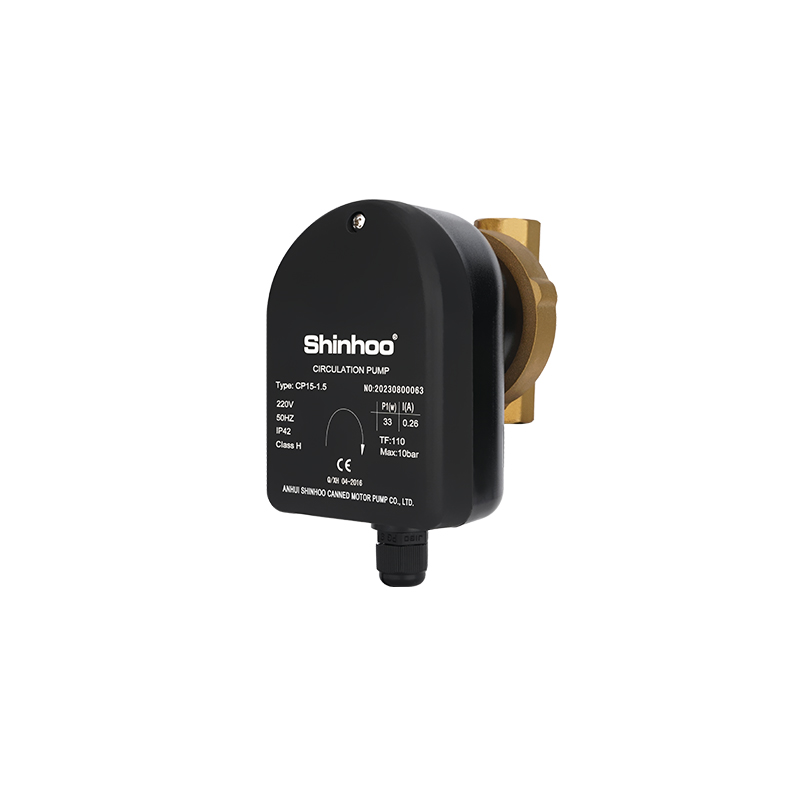

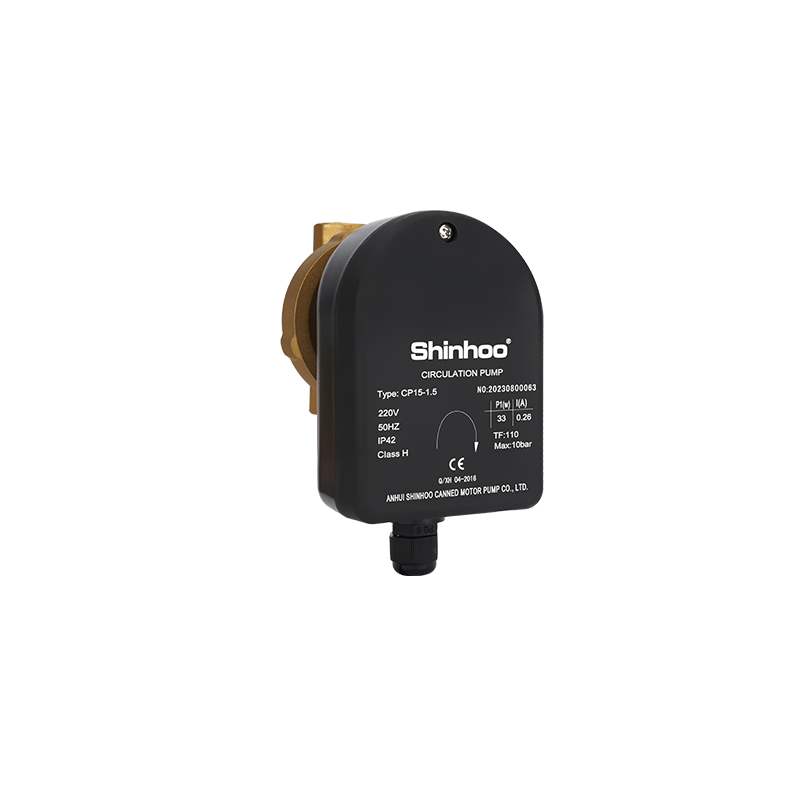

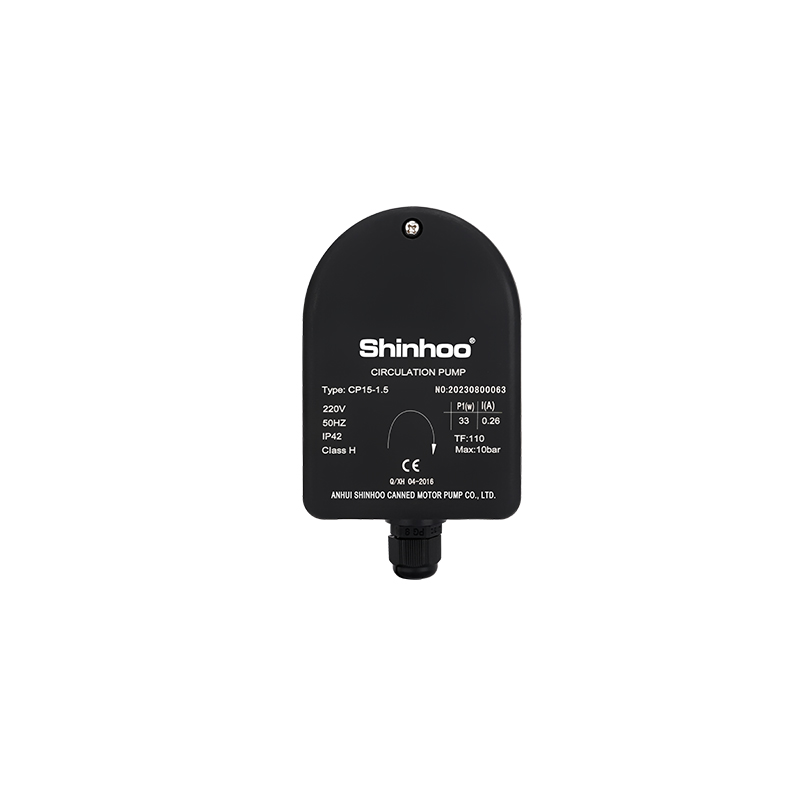

مورد شماره:
Instant E 15-1.5مبدا محصول:
CN1. چرخش آب گرم خانگی
2. سیستم های گرمایش خانگی و آب گرم
3. سیستم های گردش خون گرم آب گرم
4. گردش آب گرم در سیستم های آبرسانی خانه ها و آپارتمان های خصوصی.
نصب و بهره برداری آسان
پمپ پس از اتصال برق اجرا می شود و با حداکثر سرعت چرخش کار می کند
سر و صدای کم و راحتی زیاد
شاخص سر و صدا: ≤42db (A)
مصرف انرژی کم
مصرف برق کمترین به 5W
محافظت چندگانه
با محافظت بیش از حد جریان
پلاگین برق سریع انتشار
راه اندازی کنید و پمپ را به سرعت متوقف کنید.
1. از پمپ ها می توان برای سیستم های باز و بسته استفاده کرد برای نصب داخلی ساخته شده است
2. بخشی از آب از این پمپ ها از برنج مقاوم در برابر خوردگی ساخته شده است تا آنها را از تماس شیمیایی با آب پمپ داغ محافظت کند
3. پمپ ها به دلیل ترسیم عملکردی پیشرفته از چرخش آب گرم چند مدار ، از نظر انرژی و ساکت هستند
4. کاهش طول نصب و اندازه جمع و جور این پمپ ها امکان ادغام آنها را در مدار چرخش حتی در محکم ترین فضای فراهم می کند در صورت کاربرد ، طراحی برچیده شده به راحتی قسمت جریان پمپ را پاک می کند
مایعات پمپ شده
1. مایعات خالص ، غیر ویسک ، غیر تهاجمی و غیرمستقیم بدون مواد جامد یا الیاف • مایعات خنک کننده بدون روغن معدنی
2. آب گرم خانگی با سختی حداکثر 14 درجه DH ، حداکثر 110 درجه ð¡
3. آب نرم شده ویسکوزیته آب سینماتیک υ = 1 میلی متر2/S (1 CST) در دمای 20 درجه سانتیگراد هنگامی که از پمپ گردش خون برای پمپ کردن مایع چسبناک تر استفاده می شود ، عملکرد سیستم هیدرولیک کاهش می یابد
دمای مایع
از +2 تا +110 ° ð¡ توصیه می شود برای به حداقل رساندن رسوبات آهک و جلوگیری از لژیونلا ، دمای 50 تا 60 درجه را حفظ کنید
دمای محیط و مایع
دمای مایع پمپ شده همیشه باید بالاتر از دمای محیط باشد در غیر این صورت ، می توان در محفظه تراکم ظاهر شد
حداکثر فشار سیستم
پمپ هایی با واحدها (PN 10): 1 0 MPa (10 بار)
فشار
برای جلوگیری از آسیب نویز کاویتاسیون و بلبرینگ های پمپ ، حداقل فشار زیر باید برای یک درگاه ورودی تنظیم شود:
دمای مایع | 75 درجه سانتیگراد | 90 درجه سانتیگراد | 110 درجه سانتیگراد |
فشار | 0 5 متر | 5 متر | 10 8 متر |
0 049 بار | 0 5 بار | 1 08 بار |
ساخت و ساز
طراحی پمپ های فوری اجازه می دهد تا موتور پمپ را از محفظه برای نگهداری آسان تر جدا کنید یاتاقان روتور با مایع پمپ روغن کاری می شود ویژگی پمپ ها:
1. قطعات تماس با مایع پمپ شده از استاتور قرار داده شده در یک فولاد ضد زنگ مهر و موم شده جدا می شوند
2. کاهش اصطکاک در بلبرینگ و عدم وجود شیب باعث کاهش قابل توجهی در قدرت و سر و صدای مصرف شده می شود
پمپ های فوری مجهز به موتورهای یک فاز دائمی مغناطیسی هستند
این موتور از مقاومت کامل برقی و محافظت در برابر حرارت برخوردار است
موتور نیازی به محافظت اضافی ندارد
کلاس محوطه: IP 44
کلاس مقاومت حرارتی عایق: H

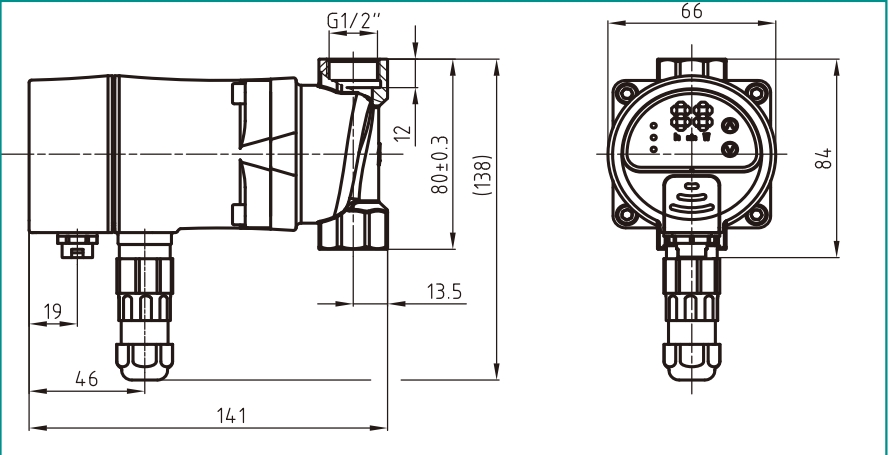

نقشه نصب
