کلاس | IPX4D (EN 60529) |
کلاس عایق | سخنرانی |
ولتاژ عرضه | 1 × 230 V ± 10 ٪ 50 هرتز ، PE |
ورودی دیجیتالی | PWM 0-10 V |
ورودی قیاسی | 4-20 کارشناسی ارشد 0-10 W جریان مستقیم |
ورودی اتوبوس اتصال | modbus rtu |
جریان جریان | نشت <3 5 م جریان نشت مطابق با EN 60335-1 اندازه گیری می شود |
EMC | استانداردهای اعمال شده: EN61000-3-2 ، EN61000-6-3 ، EN61800-3-3 ، EN55014-1 و EN55014-2 |
مورد شماره:
Mega S 50-18Fپمپ های گردش کننده Mega S هم در سیستم های جدید و هم به عنوان جایگزینی برای آنهایی که در حال استفاده هستند بسیار مؤثر هستند پمپ برای سیستم هایی با تنظیم فشار خودکار ایده آل است این سری پمپ ها از استفاده از دریچه های بای پس گران و اجزای مشابه جلوگیری می کنند
• سیستم های گرمایشی:
- پمپ اصلی ،
- خطوط مدار ثانویه ،
- سطوح گرمایش
• سیستم های خنک کننده و تهویه مطبوع ؛
• سیستم های گرمای منبع زمین ؛
• سیستم های انرژی خورشیدی.

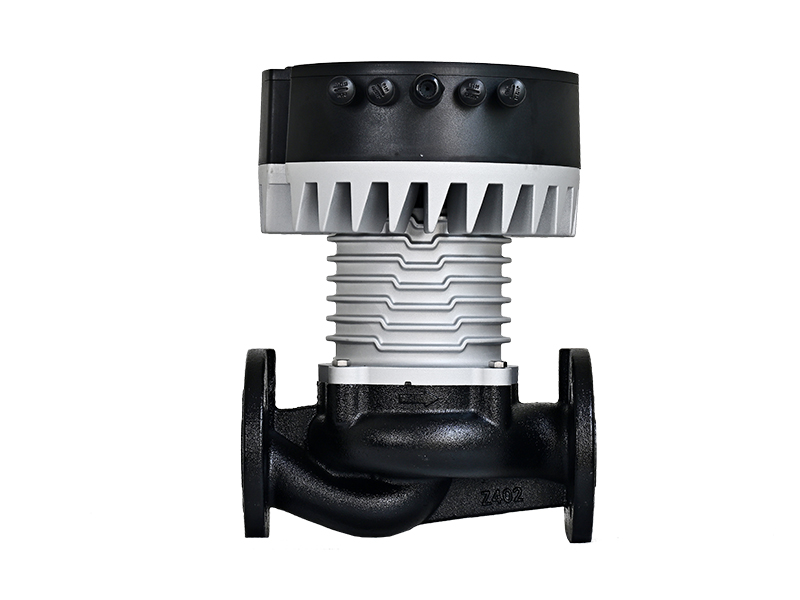

عکس محصول و 4 حالت کنترل
شماره | شرح |
1 | شاخص های نور حالت کار پمپ |
2 | سوئیچ حالت کنترل |
3 | سوئیچ سرعت |
4 | نشانگر نور سرعت |
خصوصیات
1.پمپ گردش اتوماتیک مگابا استفاده از حالت خود سازگار (تنظیم اولیه) ، بدون تنظیم نیاز می توان آن را به راحتی شروع کرد و به طور خودکار برای پاسخگویی به نیازهای واقعی سیستم
2 عملکرد 0-10 ولت و کنترل دما دارد برای پاسخگویی به نیازهای مختلف جریان سیستم ، کنترل سرعت موتور را تحقق بخشید
3.پمپ گردش خون فلنجبرای جلوگیری از خطر سوزاندن در هنگام استفاده ، دارای ولتاژ بیش از حد و بیش از حد جریان است
4 جعبه اتصال در بالای موتور است که تنظیم دنده از نوع دکمه را اتخاذ می کند و پانل حالت و جریان فعلی را نشان می دهد
5 رابط برق و رابط سیگنال سیم سرب یا بدون سیم را اتخاذ می کنند و کاربر می تواند آن را به تنهایی سیم بکشد
6 پایه ماشین با مخزن تخلیه میعانات تهیه شده است
دستورالعمل های نصب و ایمنی:
1 مایع ممکن است با دمای بالا و مایع فشار باشد قبل از حرکت و جدا کردن پمپ ، باید تخلیه شود یا شیرهای خاموش از هر دو طرف بسته شوند تا از سوختگی جلوگیری شود.
در زمستان ، اگر در حال اجرا نباشد یا دمای محیط زیر 0 درجه سانتیگراد باشد ، مایع باید تخلیه شود تا از انجماد و ترک خوردگی جلوگیری شود.
در صورت عدم استفاده از پمپ ، pls شیر لوله آب را ببندید و منبع تغذیه را قطع کنید اگر موتور داغ یا غیر طبیعی باشد ، بلافاصله با نمایندگی محلی یا مرکز خدمات خود تماس بگیرید.
4 در مکانی خارج از دسترس کودکان قرار بگیرید پس از نصب ، اقدامات جداسازی برای محافظت است.
5 جهت نصب ، خروجی پمپ به صورت عمودی به سمت بالا است و شافت پمپ به صورت افقی قرار می گیرد.
6 پمپ برای جلوگیری از باران ، آب ، قرار گرفتن در معرض و غیره باید نصب شود.
7 پمپ نمی تواند مستقیماً با اشیاء سخت برخورد کند.
8 pls مستقیماً نیرویی را برای جلوگیری از شکستگی سیم در صورتی که نه طراحی خاص ساختار ضد کشش استفاده نمی کند ، اعمال نمی کند.
9 برای جلوگیری از سایش و مصرف یا حتی سوختگی ممنوع است که بدون آب اجرا شود.
10 باعث انسداد شافت توسط آب باقیمانده (پس از بازرسی حمل و نقل) یا یخ زدگی آب در هنگام حمل و نقل نشوید
خودرو
ما یک حالت کنترل خودکار را برای بیشتر توصیه می کنیم سیستم های گرمایشی ، به ویژه ، آنهایی که دارای تلفات فشار نسبتاً قابل توجهی در لوله های توزیع و همچنین در صورت تعویض هستند که در آن نقطه وظیفه برای حالت فشار متناسب ناشناخته است
این حالت کنترل به ویژه برای سیستم های گرمایش طراحی شده است کاربرد در سیستم های تهویه مطبوع و خنک کننده توصیه نمی شود
ویژگی ها و مزایای اصلی
• پمپ تنظیم خودکار را انجام می دهد با توجه به یک ویژگی واقعی سیستم
• حداقل مصرف انرژی و نویز کم را فراهم می کند
• هزینه های عمل را کاهش داده و راحتی را افزایش می دهد

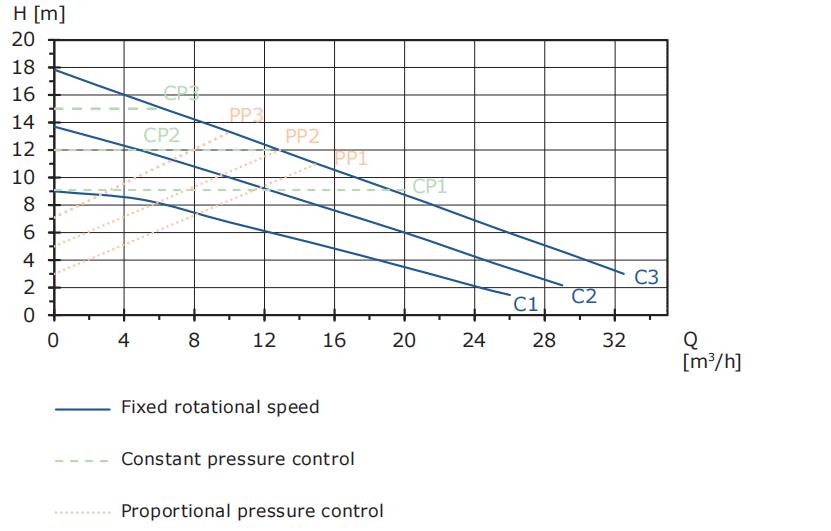

فشار متناسب
تنظیم فشار متناسب متناسب با سیستم ها با تلفات فشار نسبتاً زیاد در لوله های توزیع و سیستم های تهویه مطبوع و خنک کننده:
• سیستم های گرمایش دو لوله ای با دریچه های ترموستاتیک و:
- با لوله های توزیع بسیار طولانی ؛
- با دریچه های متعادل کننده لوله به شدت لرزان ؛
-با تنظیم کننده های فشار دیفرانسیل ؛
- با تلفات فشار زیادی در قسمت های سیستم که از طریق آن مقدار کل آب (به عنوان مثال ، دیگ بخار ، مبدل حرارتی و لوله توزیع تا اولین شاخه)
وقتی دریچه بسته شد ، سر برابر با نصف است از یک مقدار مشخص Hتنظیم کردن.
فشار
تنظیم فشار ثابت متناسب با سیستم ها با تلفات فشار نسبتاً کمی در لوله های توزیع:
• سیستم های گرمایش دو لوله ای با دریچه های ترموستاتیک:
- در سیستم های گردش طبیعی ؛
- با تلفات فشار اندک در قسمت های سیستم که از طریق آن مقدار کل جریان آب (به عنوان مثال ، دیگ بخار ، مبدل حرارتی و لوله توزیع تا اولین شاخه)
- دوباره به اختلاف دما قابل توجه تر بین لوله جریان و لوله بازگشت (به عنوان مثال ، برای گرمایش مرکزی) طراحی شده است
• سیستم های گرمایش زیر کف با دریچه های ترموستاتیک
• سیستم های گرمایش یک لوله با دریچه های ترموستاتیک یا متعادل
• پمپ های مدار اولیه در سیستم هایی با فشار فشار اندک در مدار اولیه
ویژگی ها و مزایای اصلی
• پمپ جریان ثابت را حفظ می کند که به جریان سیستم بستگی ندارد

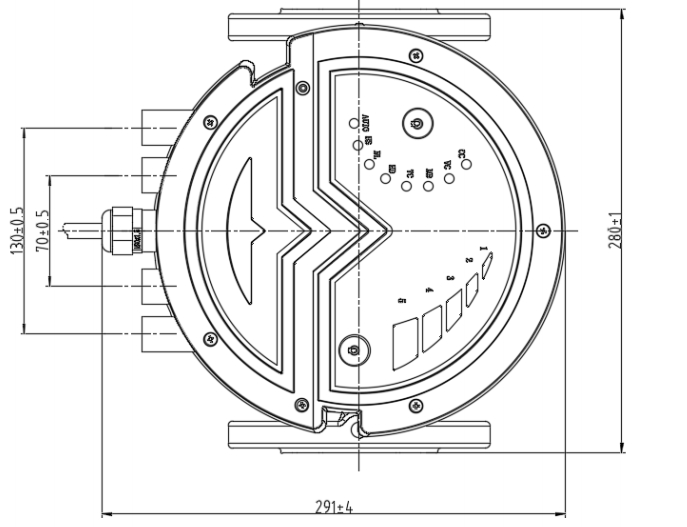

نقشه نصب
پارامتر:
ولتاژAC 230V | جریان فعلی: 3 3a | بسامد50/60 هرتز |
حداکثر جریان31 m3/h | حداکثر سر18 متر | حداکثر قدرت750 وات |
جریان دارای امتیاز20 m3/h | سر دارای امتیاز7 6 متر | فشار1 0mpa |
چرخش: پروانه در جهت عقربه های ساعت | عایقسخنرانی | درجه حرارتTF110 |
نصب و بهره برداری آسان
مجهز به حالت سازگار با خود (حالت خودکار ، تنظیم کارخانه) ، پمپ پس از اتصال برق اجرا می شود و عملکرد خود را با توجه به نیازهای واقعی سیستم تطبیق می دهد
کنترل توسط سیگنال مدولاسیون پالس دیجیتال (PWM) سیگنال ولتاژ کم انجام می شود ، و این امکان را فراهم می کند که از پمپ استفاده شود تا در سیستم های مختلف نیاز به جریان مختلف داشته باشد
سر و صدای کم و راحتی زیاد
شاخص سر و صدا: ≤42db (A)
مصرف انرژی کم
راندمان انرژی طبقاتی ، مصرف برق کمترین به 6W
محافظت چندگانه
با ولتاژ بیش از حد و محافظت بیش از حد
معیار سازگار با محیط زیست
eei≤0 23 قسمتی 2
پلاگین برق سریع انتشار
راه اندازی کنید و پمپ را به سرعت متوقف کنید
مایعات پمپ شده
پمپ برای خالص ، غیر ویسک طراحی شده است مایعات غیر انفجاری بدون مواد جامد یا الیاف که می توانند تأثیر مکانیکی یا شیمیایی بر روی پمپ داشته باشند
آب مورد استفاده در سیستم های گرمایش باید نیازهای کیفیت آب سیستم را برای گرمایش برآورده کند
از پمپ های Mega S می توان برای پمپ کردن محلول های گلیکول و آب در سطح حداکثر 50 ٪ استفاده کرد اتیلن گلیکول WS مثال: حداکثر ویسکوزیته = 10-50 CST محلول آب 50 ٪ / گلیکول 50 ٪ در -10 درجه سانتیگراد
پمپاژ مخلوط های گلیکول حداکثر منحنی و عملکرد پمپ را که به غلظت آب/گلیکول در مخلوط و دمای مایع بستگی دارد ، کاهش می دهد
برای جلوگیری از تغییر در پارامترهای محلول گلیکول ، باید دمای مایع را که بیش از عملکردهای عملیاتی است ، کنترل کرده و زمان عملکرد را در دماهای بالا کاهش دهید
قبل از افزودن محلول گلیکول در سیستم ، تمیز کردن و پاکسازی لازم است
برای جلوگیری از خوردگی یا سپرده های آهک ، باید به طور مرتب وضعیت محلول گلیکول را کنترل کنید
در صورت نیاز به رقت اضافی گلیکول ، لازم است دستورالعمل های موجود در دفترچه ارسال شده توسط تهیه کننده گلیکول را دنبال کنید
نقشه نصب
