حداکثر جریان(m³/h) | 5 | جریان رتبه بندی(m³/h) | 2 |
حداکثر سر(مگس) | 11 | رأی دادن(مگس) | 9. 5 |
قطر لوله ورودی | G1 " | ایقطر لوله | G1 " |
پودر ورودی(Kحرف) | 0. 38 | کلاس IP | 0. 25 |
مورد شماره:
MHI-2011 تأمین آب و تقویت کننده
2 گردش آب گرم ، سیستم گرمایش
3 سیستم گردش صنعتی
4 برای ماشین آلات مختلف
5 پمپ یکپارچه برای سیستم پمپ حرارتی
1 مواد - فولاد ضد زنگ
2 پروانه چند مرحله ای ، سر بلند
3 مهر و موم مکانیکی دو طرفه ، تعمیر و نگهداری آسان
4 طراحی بلوک جمع و جور
5 تمام قطعات هیدرولیکی که با مایع در تماس هستند ، مانند اتاق های مرحله ، پروانه و دیفیوزورها
شرایط کار
1 منبع تغذیه: 1ï½ 220V/50Hz;
2 حداکثر فشار سیستم: ≤1 0MPa;
3 کلاس عایق: F ؛
4 سطح حفاظت: IP54;
5 دمای مایع انتقال:-15●ï½90●;
6 مایع تحویل: آب تمیز ؛
7 این پمپ آب برای انتقال آب آشامیدنی ، آب گرم ، آب صنعتی ، آب میعانات ، مخلوطی از اتانول و آب (با حداکثر میزان اتانول 40 ٪) و سایر مایعات که حاوی روغن معدنی ، الیاف طولانی یا مواد خورنده نیستند ، مناسب است
یادداشت های طراحی
1 محافظت حرکتی برای موتور AC سه فاز اختیاری است یا در محل ارائه می شود
2 موتور AC تک فاز مجهز به حفاظت از موتور حرارتی داخلی و خازن
صدور گواهینامه
این محصول با الزامات صدور گواهینامه 3C مطابقت دارد
برنامه کاربردی rتعادل
استفاده از متوسط: آب/آب پاک+اتیلن گلیکول (50 ٪) محلول مخلوط | دمای متوسط آب: 0 110 ●/-15 ● ï ½ 110 |
مقدار pH متوسط 6 5-8 5 | سختی متوسط 25 درجه DH |
محتوای ناخالصی جامد در محیط: قطر ناخالصی جامد و جهت طول ≤ 0 1 میلی متر ، و نسبت حجم ≤ 0 1 ٪ | |
الزامات محیط خدمات
استفاده: شافت را افقی نگه دارید | ارتفاع: 1000 متر |
دمای محیط کار: -30 ● 55 ● (در خط لوله و پمپ آب انجماد وجود ندارد) | رطوبت محیط عملیاتی 95 ٪ |
نیازهای محیط ذخیره سازی
ذخیره سازی دمای محیط: -20 ● ∼60 (در خط لوله و پمپ آب انجماد وجود ندارد) | رطوبت ذخیره سازی محیط: 95 ≤ |
بازرسی کارخانه
تشخیص سفتی ماشین | تشخیص عایق حرکتی | مقاومت در برابر ولتاژ |
تشخیص جریان جریان | تشخیص مقاومت در برابر زمین | قدرت بدون بار ، تشخیص فعلی |
نوبت تشخیص |
تست قابلیت اطمینان
تست عملکرد هیدرولیک | تست ارتعاش | تست سر و صدا |
تست فشار آب | تست ایمنی الکتریکی کامل دستگاه | تست سطح حفاظت |
تست اسپری نمکی | تست شوک حرارتی | افزایش دما |
تست تراکم | تست حیات | تست شروع کار |
آزمایش درجه حرارت و رطوبت بالا |
دستورالعمل های نصب و ایمنی
1 مایع پمپ شده ممکن است مایع با درجه حرارت بالا و فشار بالا باشد قبل از حرکت و جدا کردن پمپ ، مایع موجود در سیستم باید تخلیه شود یا شیرهای توقف در دو طرف پمپ باید بسته شود تا از سوختگی جلوگیری شود
2 در زمستان ، هنگامی که محیط تمیز آب است ، اگر سیستم پمپ در حال اجرا نباشد یا دمای محیط پایین تر از 0 درجه سانتیگراد باشد ، مایع موجود در سیستم خط لوله باید تخلیه شود تا از انجماد و ترک خوردن بدن پمپ جلوگیری شود
3 اگر پمپ برای مدت طولانی استفاده نشده است ، لطفاً شیر لوله آب را در ورودی و خروجی پمپ ببندید و منبع تغذیه پمپ را قطع کنید اگر فهمیدید که موتور داغ یا غیر طبیعی است ، لطفاً بلافاصله شیر را در انتهای ورودی پمپ ببندید ، منبع تغذیه پمپ را قطع کرده و بلافاصله با نمایندگی محلی یا مرکز خدمات خود تماس بگیرید
4 این محصول باید از دسترس کودکان خارج شود پس از نصب ، باید اقدامات انزوا انجام شود تا کودکان از لمس آن جلوگیری کنند
5 جهت نصب پمپ آب این است که جهت محوری پمپ افقی است
6 برای جلوگیری از باران ، آب ، قرار گرفتن در معرض و مکان های دیگر ، پمپ آب باید نصب شود
7 پمپ آب نمی تواند مستقیماً با اشیاء سخت برخورد کند
8 اجرای پمپ آب بدون آب ممنوع است تا از سایش و پارگی مهر و موم مکانیکی جلوگیری شود ، یا حتی دستگاه را بسوزانید
9 مایع پمپ شده نازک ، تمیز ، غیر خوردگی و غیر منفجر کننده است ، حاوی هیچ فیبر یا روغن معدنی نیست و قطر و طول ذرات جامد ≤0 است 1 میلی متر ، و نسبت حجم ≤0 است 1 ٪ پمپ نباید برای انتقال مایعات قابل اشتعال مانند روغن نباتی و بنزین باشد اگر از پمپ در شرایطی با ویسکوزیته زیاد استفاده شود ، عملکرد پمپ کاهش می یابد ، بنابراین هنگام انتخاب پمپ ، ویسکوزیته محیط مایع برای حمل و نقل باید در نظر گرفته شود.

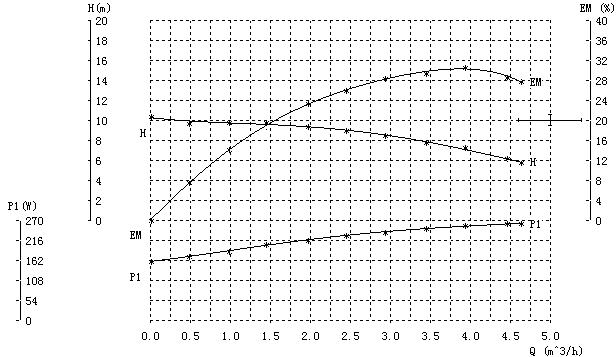

منحنی عملکرد
این منحنی عملکرد برای آب دمای طبیعی مانند پمپ مناسب استمحیط غیر آب ، عملکرد هیدرولیکی پمپ کاهش می یابد ، بنابراین ، در انتخاب پمپ ، باید ویژگی های محیط مایع را در نظر بگیرد.
