Horizontal Multistage Centrifugal Pump
Horizontal Multistage Centrifugal Pump

MHI-403 پمپ گریز از مرکز چند مرحله ای افقی

داده های فنی

ولتاژ دارای امتیاز

220 ولت

سر دارای امتیاز

28M

جریان دارای امتیاز

4m³/h

حداکثر سر

33 متر

حداکثر جریان

9 5m³/h

کلاس عایق

ج

فشار طراحی

10 نوار

ارتعاش

œ2 8mm/s

طبقه حفاظت

IP54

بسامد

50 هرتز

جریان فعلی

3 46a

قدرت دارای امتیاز

550W

سر و صدا

œ55db (الف)

حداکثر قدرت

850W

  • مورد شماره:

    MHI-403

1 تأمین آب و تقویت کننده

2 گردش آب گرم ، سیستم گرمایش

3 سیستم گردش صنعتی

4 برای ماشین آلات مختلف

5 پمپ یکپارچه برای سیستم پمپ حرارتی

1 مواد - فولاد ضد زنگ

2 پروانه چند مرحله ای ، سر بلند

3 مهر و موم مکانیکی دو طرفه ، تعمیر و نگهداری آسان

4 طراحی بلوک جمع و جور

5 تمام قطعات هیدرولیکی که با مایع در تماس هستند ، مانند اتاق های مرحله ، پروانه و دیفیوزورها

شرایط کار

1 منبع تغذیه: 1ï½ 220V/50Hz ؛

2 حداکثر فشار سیستم: ≤1 0MPA ؛

3 کلاس عایق: F ؛

سطح حفاظت: IP54 ؛

5 دمای مایع انتقال: -15 ● ï 90 ● ؛

6 مایع تحویل: آب تمیز ؛

7 این پمپ آب برای انتقال آب آشامیدنی ، آب گرم ، آب صنعتی ، آب میعانات ، مخلوطی از اتانول و آب (با حداکثر میزان اتانول 40 ٪) و سایر مایعات که حاوی روغن معدنی ، الیاف طولانی یا مواد خورنده نیستند ، مناسب است

یادداشت های طراحی

1 محافظت حرکتی برای موتور AC سه فاز اختیاری است یا در محل ارائه می شود

2 موتور AC تک فاز مجهز به حفاظت از موتور حرارتی داخلی و خازن

صدور گواهینامه

این محصول با الزامات صدور گواهینامه 3C مطابقت دارد

الزامات متوسط ​​برنامه

از رسانه استفاده کنید:آب/آب شفاف+اتیلن گلیکول (50 ٪) محلول مخلوط

دمای متوسط ​​آب:0~110●„ƒ/-15●„ƒï½ž110●„ƒ

مقدار pH متوسط6. 5-8. 5

سختی متوسط25 درجه DH

از رسانه استفاده کنید:آب/آب شفاف+اتیلن گلیکول (50 ٪) محلول مخلوط

دمای متوسط ​​آب:0~110●„ƒ/-15●„ƒï½ž110●„ƒ

مقدار pH متوسطš6. 5-8. 5

سختی متوسط25 درجه DH

محتوای ناخالصی جامد در محیط:قطر ناخالصی جامد و جهت طول ≤ 0 1 میلی متر ، و نسبت حجم ≤ 0 1 ٪

الزامات محیط خدمات

استفاده:شافت را افقی نگه دارید

ارتفاع:œ1000 متر

دمای محیط کار:-30 ● 55 ● ● (در خط لوله و پمپ آب انجماد وجود ندارد)

رطوبت محیط عمل:≤95%

نیازهای محیط ذخیره سازی

ذخیره سازی دمای محیط:-20 ● ∼60 ● (در خط لوله و پمپ آب انجماد وجود ندارد)

رطوبت محیط زیست:≤95%

بازرسی کارخانه

تشخیص سفتی ماشین

تشخیص عایق حرکتی

مقاومت در برابر ولتاژ

تشخیص جریان جریان

تشخیص مقاومت در برابر زمین

قدرت بدون بار ، تشخیص فعلی

نوبت تشخیص

تست قابلیت اطمینان

تست عملکرد هیدرولیک

تست ارتعاش

تست سر و صدا

تست فشار آب

تست ایمنی الکتریکی کامل دستگاه

تست سطح حفاظت

تست اسپری نمکی

تست شوک حرارتی

افزایش دما

تست تراکم

تست حیات

تست شروع کار

آزمایش درجه حرارت و رطوبت بالا

دستورالعمل های نصب و ایمنی

1 مایع پمپ شده ممکن است مایع با درجه حرارت بالا و فشار بالا باشد قبل از حرکت و جدا کردن پمپ ، مایع موجود در سیستم باید تخلیه شود یا شیرهای توقف در دو طرف پمپ باید بسته شود تا از سوختگی جلوگیری شود

2 در زمستان ، هنگامی که محیط تمیز آب است ، اگر سیستم پمپ در حال اجرا نباشد یا دمای محیط پایین تر از 0 درجه سانتیگراد باشد ، مایع موجود در سیستم خط لوله باید تخلیه شود تا از انجماد و ترک خوردن بدن پمپ جلوگیری شود

3 اگر پمپ برای مدت طولانی استفاده نشده است ، لطفاً شیر لوله آب را در ورودی و خروجی پمپ ببندید و منبع تغذیه پمپ را قطع کنید اگر فهمیدید که موتور داغ یا غیر طبیعی است ، لطفاً بلافاصله شیر را در انتهای ورودی پمپ ببندید ، منبع تغذیه پمپ را قطع کرده و بلافاصله با نمایندگی محلی یا مرکز خدمات خود تماس بگیرید

4 این محصول باید از دسترس کودکان خارج شود پس از نصب ، باید اقدامات انزوا انجام شود تا کودکان از لمس آن جلوگیری کنند

5 جهت نصب پمپ آب این است که جهت محوری پمپ افقی است

6 برای جلوگیری از باران ، آب ، قرار گرفتن در معرض و مکان های دیگر ، پمپ آب باید نصب شود

7 پمپ آب نمی تواند مستقیماً با اشیاء سخت برخورد کند

8 اجرای پمپ آب بدون آب ممنوع است تا از سایش و پارگی مهر و موم مکانیکی جلوگیری شود ، یا حتی دستگاه را بسوزانید

9 مایع پمپ شده نازک ، تمیز ، غیر خوردگی و غیر منفجر کننده است ، حاوی هیچ فیبر یا روغن معدنی نیست و قطر و طول ذرات جامد ≤0 است 1 میلی متر ، و نسبت حجم ≤0 است 1 ٪ پمپ نباید برای انتقال مایعات قابل اشتعال مانند روغن نباتی و بنزین باشد اگر از پمپ در شرایطی با ویسکوزیته زیاد استفاده شود ، عملکرد پمپ کاهش می یابد ، بنابراین هنگام انتخاب پمپ ، ویسکوزیته محیط مایع برای حمل و نقل باید در نظر گرفته شود.

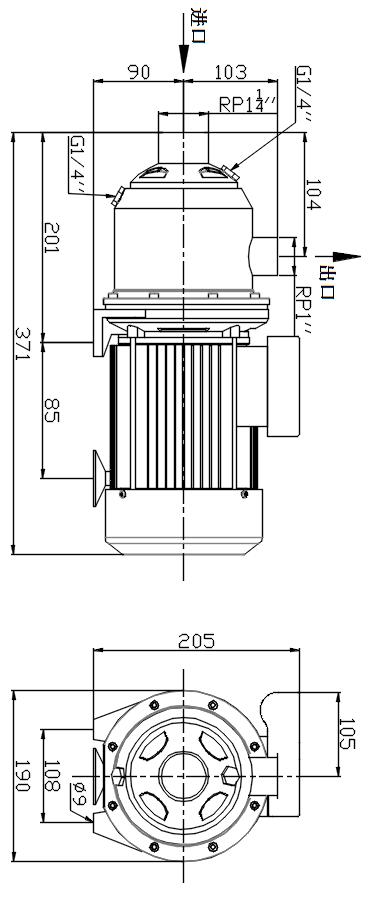

Installation dimension drawing

منحنی عملکرد

این منحنی عملکرد برای آب دمای طبیعی مناسب است ، مانند پمپ برای محیط غیر آب ، عملکرد هیدرولیکی پمپ کاهش می یابد ، بنابراین ، در انتخاب پمپ ، باید ویژگی های محیط مایع را در نظر بگیرد

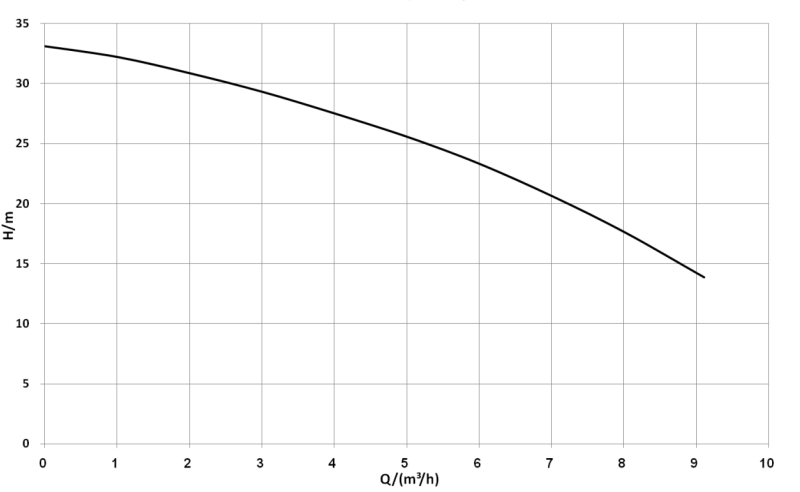

سر جریان

residential hot water circulation pump

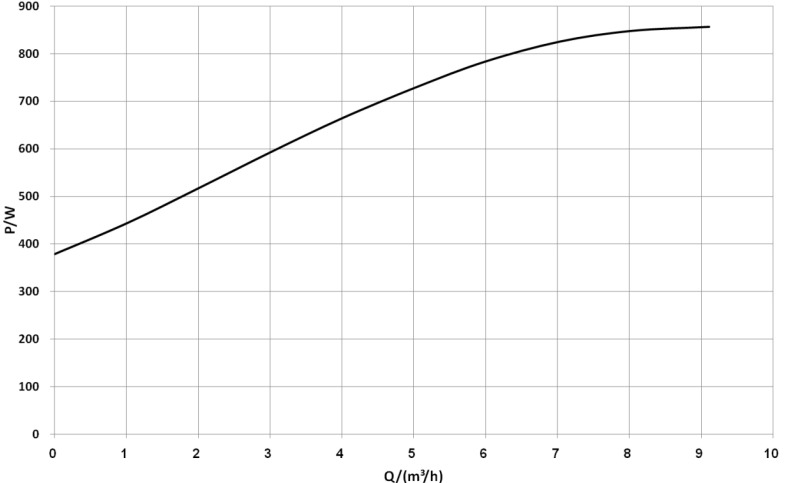

نیروی جریان
