حداکثر جریان |
8.5 متر مکعب در ساعت |
|
جریان رتبه بندی شده |
6 متر مکعب در ساعت |
|
فشار |
1.0 مگا پاسکال |
|
حداکثر توان ورودی |
700 وات |
|
مکس سر |
28 متر |
|
سر رتبه بندی شده |
22 متر |
|
عایق |
IP55 |
|
وزن |
5±6 کیلوگرم |
|
شاخص نویز |
＜60dB(A) (حداکثر جریان) |
|
ولتاژ |
AC 220 ~ 240 ولت / 50 هرتز |
|
حداکثر سرعت چرخش |
5000 دور در دقیقه |

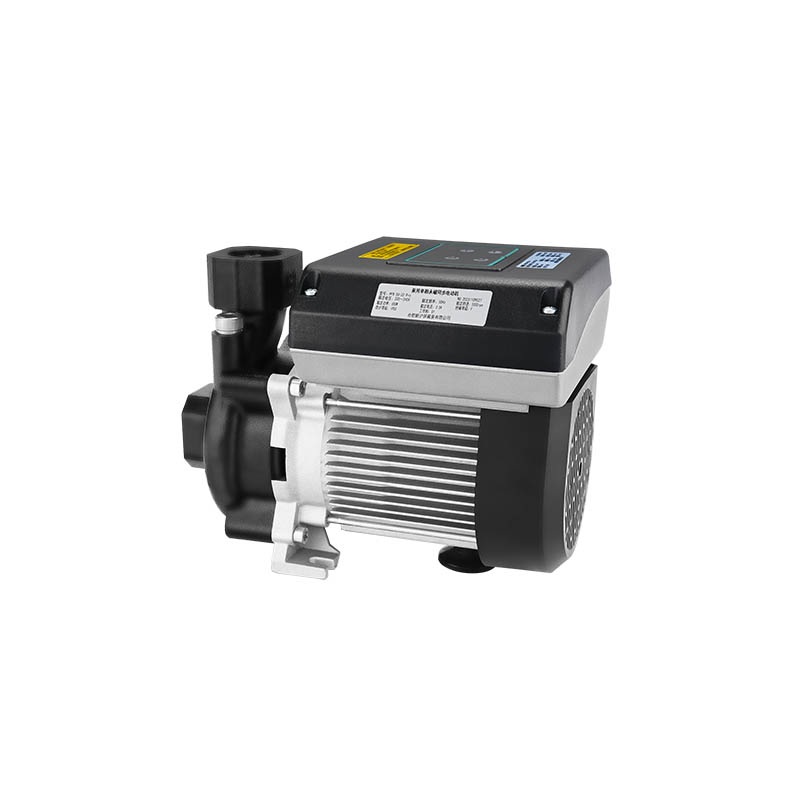

مورد شماره:
PFB 06-22 Pro1. الفسیستم های پمپ حرارتی منبع ir
2. اسسیستم های گرمایش خورشیدی
3. Dسیستم آب گرم خانگی
1. داخل بدنه پمپ پوشش خاصی دارد که زنگ زدن آن آسان نیست.
2. جریان بزرگ، طراحی ساختار فشرده.
3. حفاظت از محیط زیست، ظاهر زیبا، نصب راحت و عملیات قابل اعتماد.
نوع موتور
|
نوع موتور: موتور سنکرون آهنربای دائم |
جنس سیم میناکاری شده: مس |
مواد مغناطیسی: NdFeB |
|
مقاومت در حالت سرد موتور DC در 20 درجه سانتی گراد: 3.77±5%Ω |
کلاس عایق: F |
|
متوسط
|
محیط: مایع مخلوط آب یا گلیکول (≤50%) |
دمای متوسط: 0℃～90℃ |
مقدار PH متوسط：6.5～8.5 |
|
سختی متوسط ¼š≤25°dH |
ناخالصی جامد: قطر و طول ≤0.1mm، نسبت حجم ≤0.1٪ است. |
|

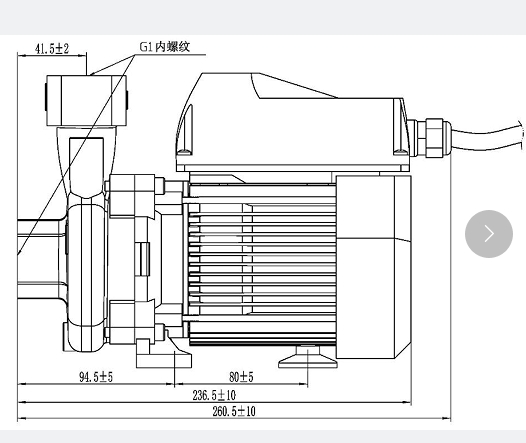

نقشه نصب
پرفوrمنحنی منس
این منحنی عملکرد برای آب تمیز در دمای اتاق مناسب است. اگر پمپ برای محیط های آب غیر تمیز استفاده شود، عملکرد هیدرولیکی پمپ کاهش می یابد. بنابراین هنگام انتخاب پمپ باید ویژگی های مایع مورد انتقال را در نظر گرفت.

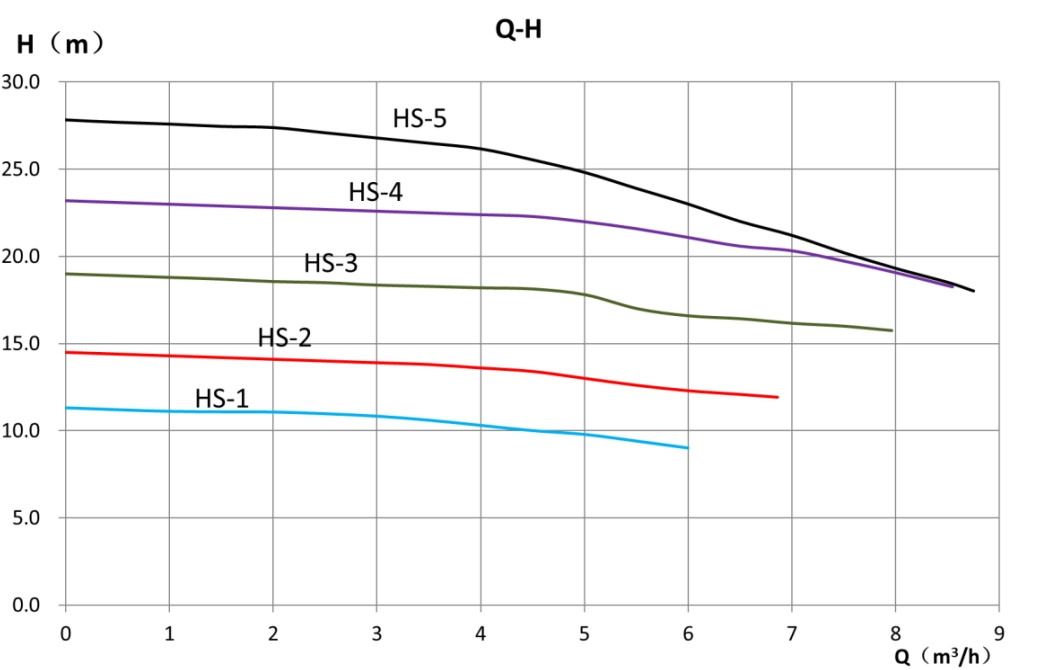

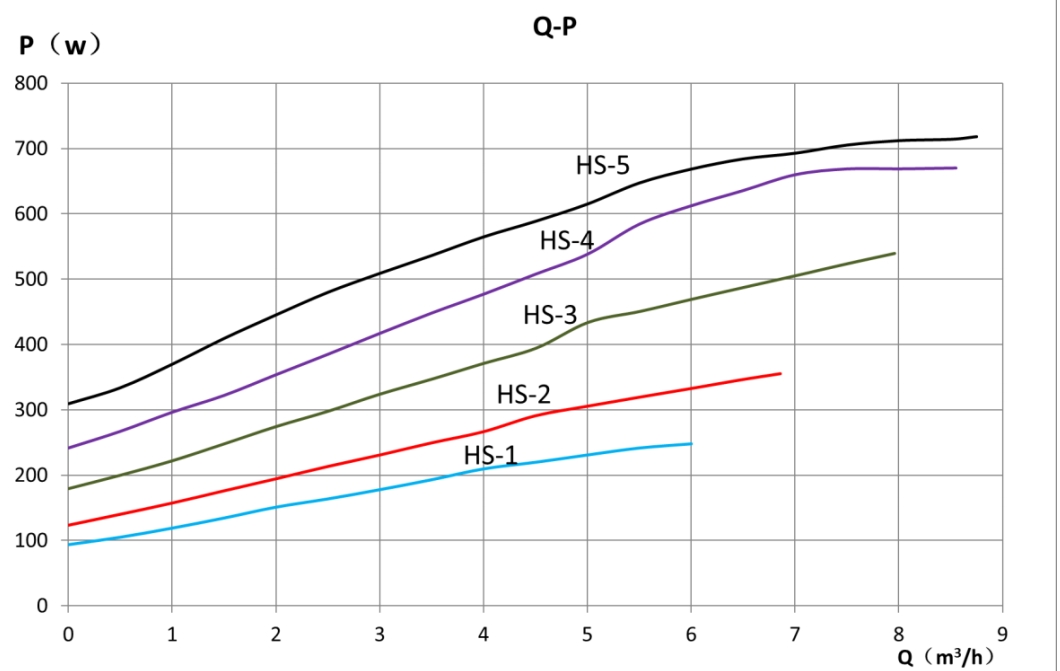

منحنی عملکرد حالت سرعت ثابت (حالت HS).

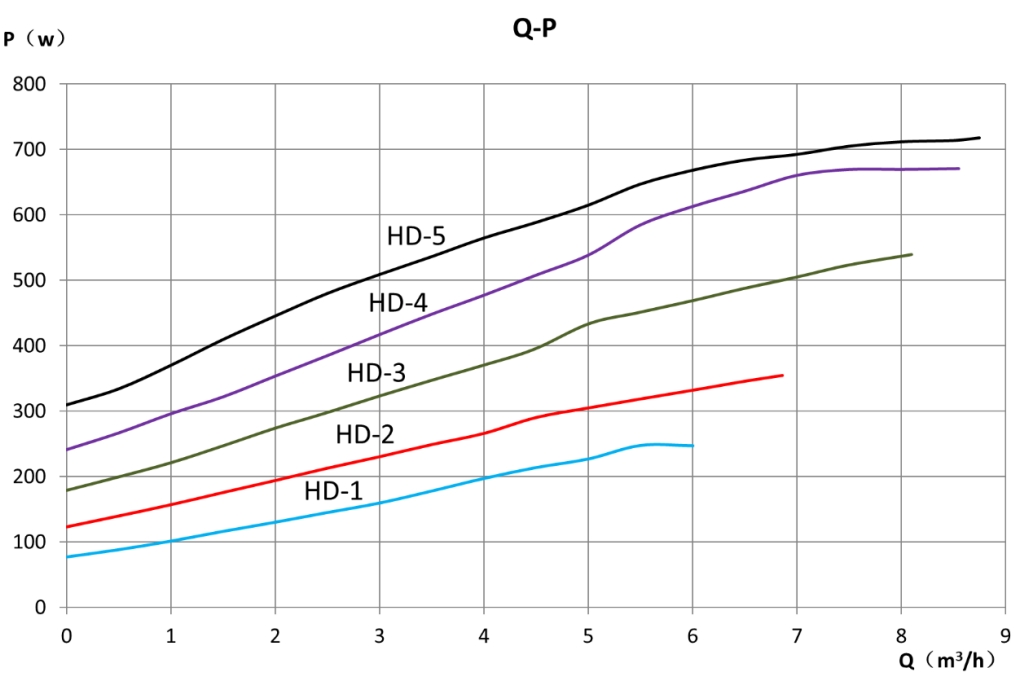

منحنی عملکرد حالت ولتاژ ثابت (حالت HD).

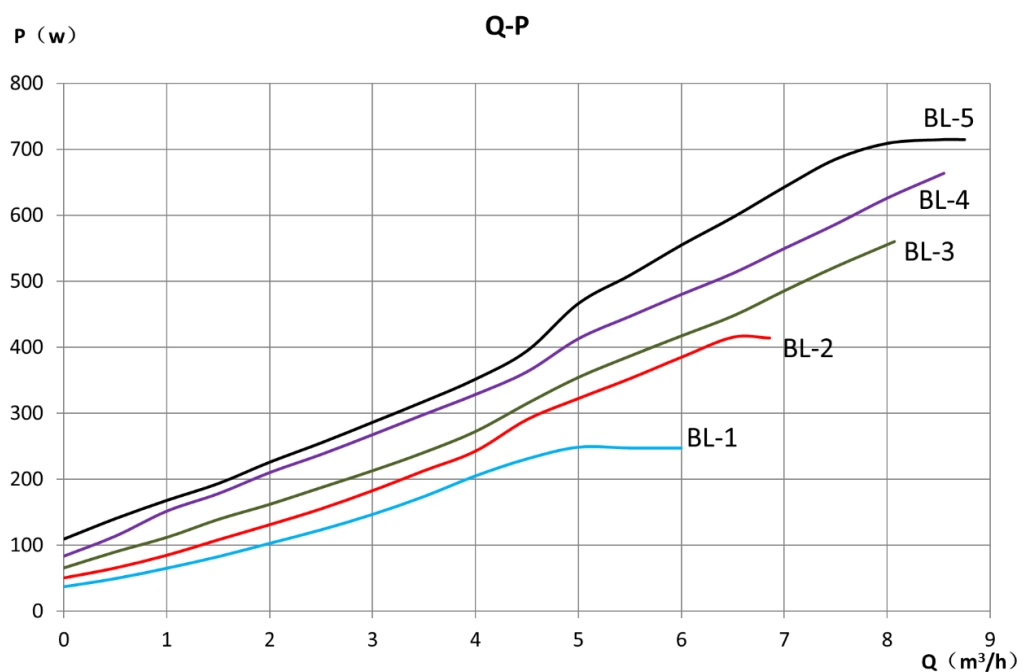

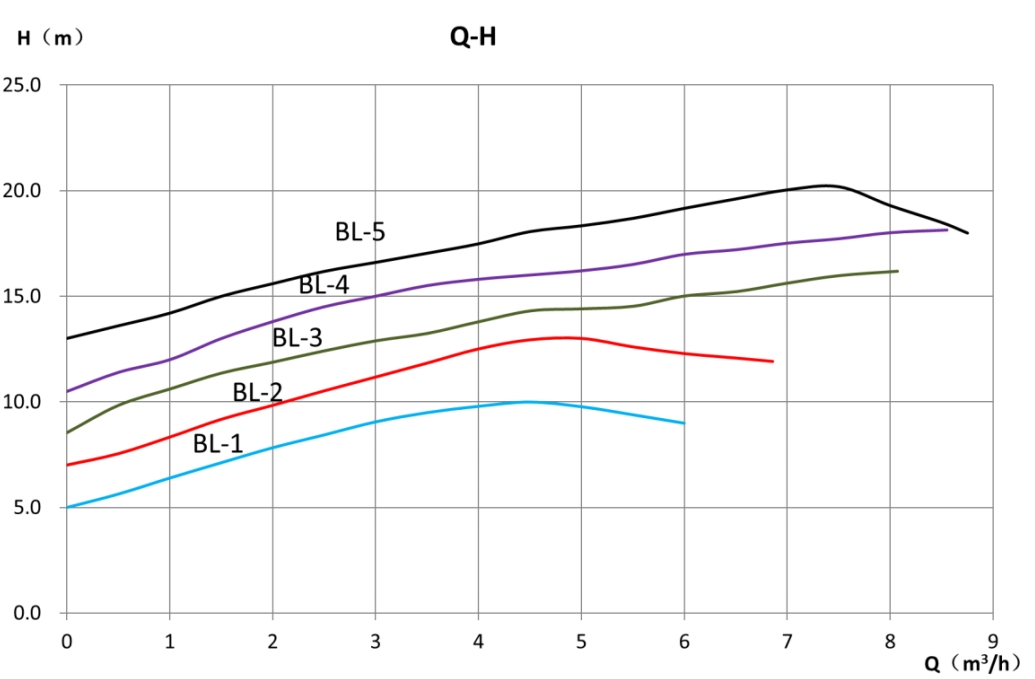

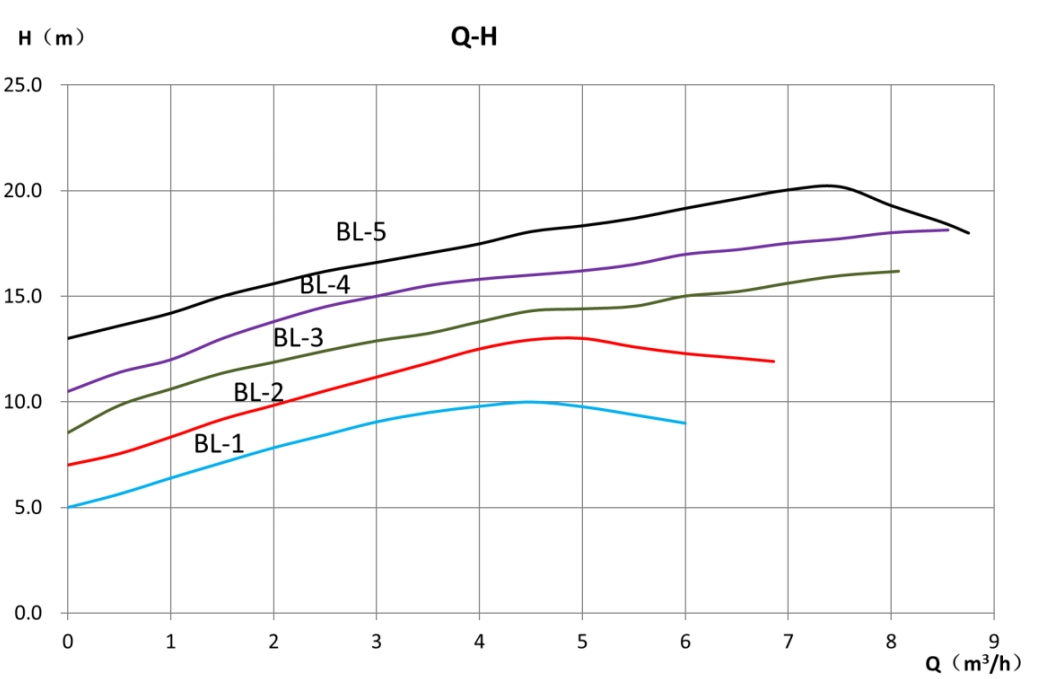

منحنی عملکرد حالت متناسب (حالت BL).
