حداکثر جکم(l/min) | 360 | دارای امتیازجریان(l/min) | 220 |
حداکثر سخنرانیEAD (M) | 23 | سر دارای امتیاز(م) | 15 |
قطر ورودی(میلی متر) | 50 | قطر خروجی(میلی متر) | 50 |
نیروی ورودی(W) | 1500 | قدرت خروجی(W) | 1100 |
مورد شماره:
PUN-11001 برای تأمین آب کم فشار ؛
2 سیستم گردش خون HVAC HOME ؛
3 سیستم گردش آب صنعتی ، سیستم گردش خون خنک کننده ؛
1 قسمت داخلی بدن پمپ پوشش ویژه ای را اتخاذ می کند ، که زنگ زدگی آسان نیست.
2 جریان بزرگ ، طراحی ساختار جمع و جور ؛
3 حفاظت از محیط زیست ، ظاهر زیبا ، نصب مناسب و عملکرد قابل اعتماد.
حرفشرایط orking
1 منبع تغذیه: جریان متناوب تک فاز 220 ولت ، 50Hz ؛
2 حداکثر فشار سیستم: 0 5MPa ؛
3 کلاس عایق: F ؛
4 سطح حفاظت: IP44 ؛
5 دمای محیط در طول کار: 0 ● ½ 40 ● ؛
6 دمای مایع انتقال: 0 ● ï 90 ● ؛
7 مایع تحویل: آب تمیز
موارد آزمایش فرآیند تولید محصول
1 تشخیص مقاومت در برابر زمین پمپ
2 تشخیص مقاومت عایق پمپ
3 پمپ مقاومت در برابر نشت جریان ولتاژ
4 تشخیص جریان نشت پمپ
5 ولتاژ کم است راه اندازی کل پمپ
6 تشخیص قدرت بدون بار پمپ
7 تشخیص جریان بدون بار پمپ
آزمایش نوع پمپ در آزمایشگاه
1 تست عملکرد هیدرولیک کل پمپ
2 نویز پمپ و تشخیص لرزش
3 تست عمر پمپ
4 تست عملکرد درجه حرارت بالا و پایین کل پمپ

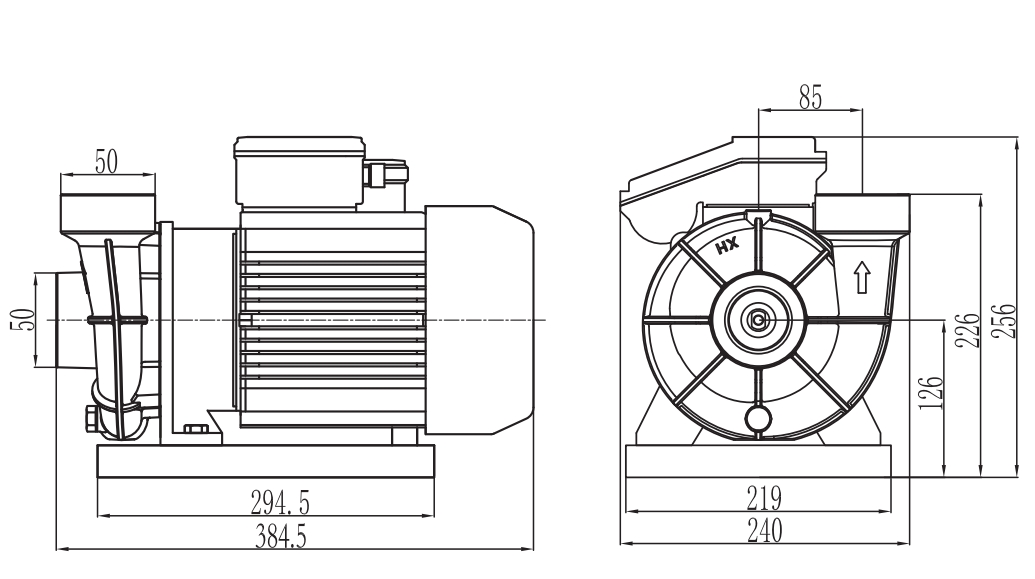

نقشه نصب

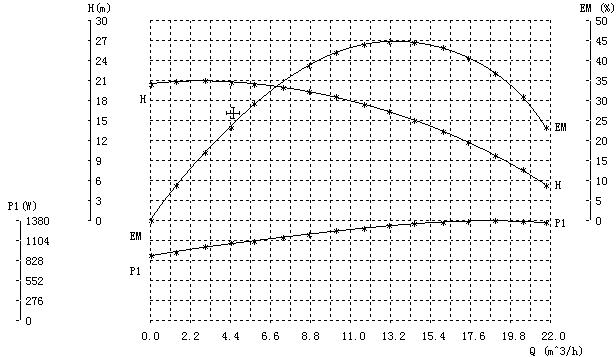

ح ----- سر
P1 ---- قدرت ورودی
em ---- کارآیی
س ----- جریان
