حداکثر جریان(m³/h) | 90 | جریان دارای امتیاز(m³/h) | 50 |
حداکثر سر (متر) | 21 | سر دارای امتیاز(مگس) | 15 |
قطر لوله ورودی (مگنی) | 25 | قطر لوله خروجی (میلی متر) | 25 |
نیروی ورودی(kW) | 660 | قدرت خروجی(kW) | 400 |
مورد شماره:
PUN-4011 برای تأمین آب کم فشار ؛
2 سیستم گردش خون HVAC HOME ؛
3 سیستم گردش آب صنعتی ، سیستم گردش خون خنک کننده ؛
1 قسمت داخلی بدن پمپ پوشش ویژه ای را اتخاذ می کند ، که زنگ زدگی آسان نیست.
2 جریان بزرگ ، طراحی ساختار جمع و جور ؛
3 حفاظت از محیط زیست ، ظاهر زیبا ، نصب مناسب و عملکرد قابل اعتماد.
1 منبع تغذیه: جریان متناوب تک فاز 220 ولت ، 50Hz ؛
2 حداکثر فشار سیستم: 0 5MPa ؛
3 کلاس عایق: F ؛
4 سطح حفاظت: IP44 ؛
5 دمای محیط در طول کار: 0 ● ½ 40 ● ؛
6 دمای مایع انتقال: 0 ● ï 90 ● ؛
7 مایع تحویل: آب تمیز
موارد آزمایش فرآیند تولید محصول
1 تشخیص مقاومت در برابر زمین پمپ
2 تشخیص مقاومت عایق پمپ
3 پمپ مقاومت در برابر نشت جریان ولتاژ
4 تشخیص جریان نشت پمپ
5 ولتاژ کم است راه اندازی کل پمپ
6 تشخیص قدرت بدون بار پمپ
7 تشخیص جریان بدون بار پمپ
آزمایش نوع پمپ در آزمایشگاه
1 تست عملکرد هیدرولیک کل پمپ
2 نویز پمپ و تشخیص لرزش
3 تست عمر پمپ
4 تست عملکرد درجه حرارت بالا و پایین کل پمپ

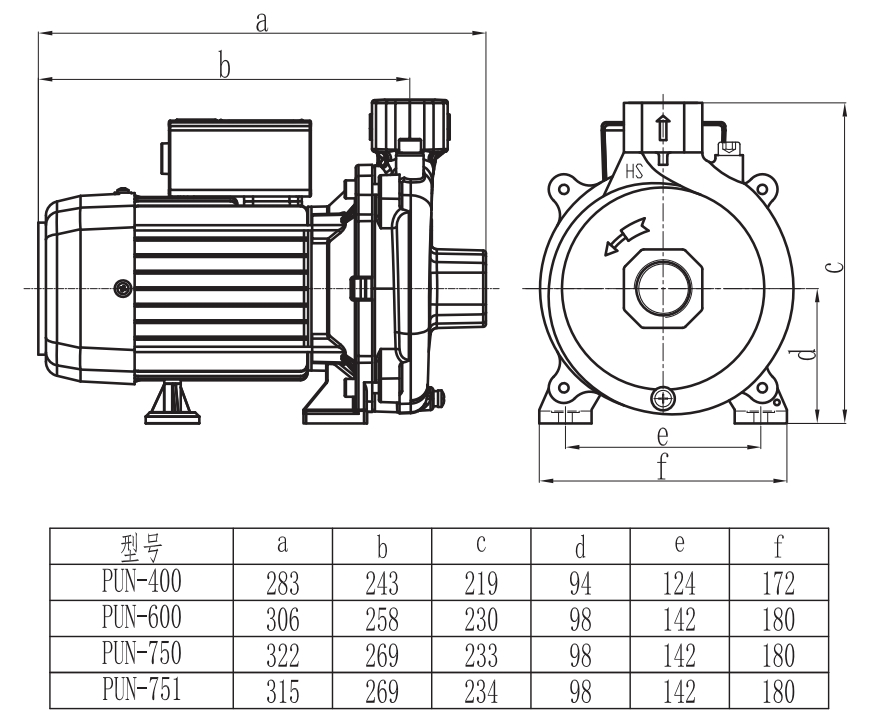

نقشه نصب

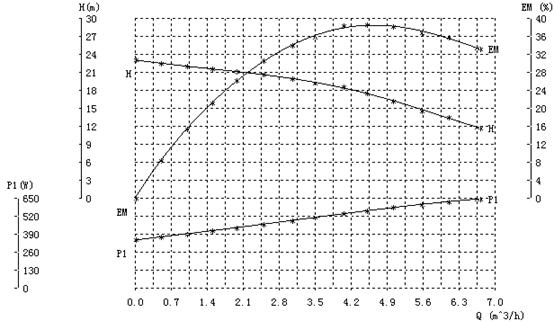

ح ----- سر
P1 ---- قدرت ورودی
em ---- کارآیی
س ----- جریان
