منبع تغذیه | 220 ولت ، 50 هرتز تک فاز AC |
حداکثر فشار سیستم | ≤0 3 مگاپیکسلی |
کلاس عایق | شرح |
سطح حفاظت | IPX5 |
دمای محیط در طول کار | در محدوده 0 درجه سانتیگراد تا 50 درجه سانتیگراد |
دمای مایع انتقال | در محدوده 5 درجه سانتیگراد تا 50 درجه سانتیگراد |
مایع تحویل | آب پاک کردن |

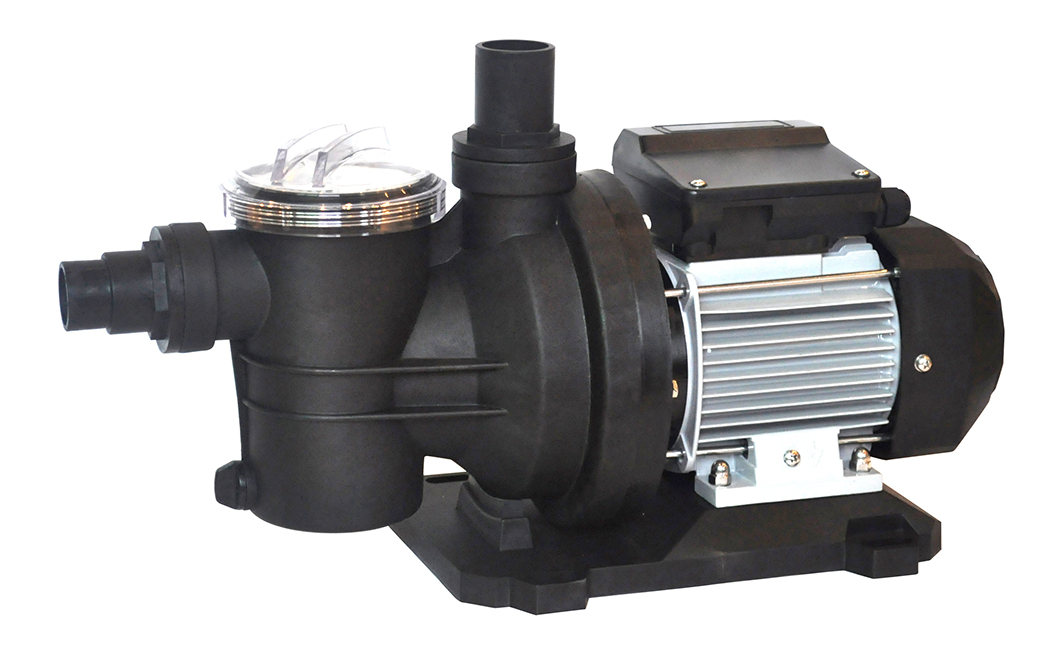

مورد شماره:
SP-40011. مورد استفاده برای گردش فیلتراسیون پمپ های آب در استخرهای مختلف خانوادگی کوچک.
2. برای تصفیه گردش آب آب شیرین آب شیرین ؛
3. در تولید جریان آب در گردش ، چشمه ها و سایر ویژگی های آب در جاذبه های مختلف تفریحی در شهر استفاده می شود.
4. تصفیه گردش مالی دریایی;
5. تصفیه گردش استخر شنا.
1. قسمت های جریان پمپ از کلیه پلاستیک های مهندسی ساخته شده است.
2. مواد شافت SUS304+45# برای تحقق جداسازی کامل شافت آب ، با یک مهر و موم مکانیکی خاص انتخاب شده و همسان می شوند ، تا از خوردگی و مهر و موم جلوگیری شود.
3. شافت آب از هم جدا ، ایمن و قابل اعتماد است.
1 موارد آزمایش فرآیند تولید محصول
1 1 تشخیص حرکتی
1 1 1 تشخیص ضربه به نوبه خود به نوبه خود.
1 1 2 تشخیص مقاومت عایق حرکتی ؛
1 1 3 زمین موتور در مقابل تشخیص ولتاژ مقاومت می کند.
1 1 4 تشخیص مقاومت در برابر سیم پیچ موتور DC ؛
1 1 5 تست چرخش موتور
1 2 کارگاه مونتاژ
1 2 1 1 تشخیص مقاومت در برابر زمین از کل پمپ ؛
1 2 2 تشخیص مقاومت عایق کل پمپ ؛
1 2 3 پمپ در برابر تشخیص جریان نشت ولتاژ مقاومت می کند.
1 2 4 4 نشت جریان کل پمپ ؛
1 2 5 تشخیص راه اندازی ولتاژ کم از کل پمپ ؛
1 2 6 تشخیص قدرت بدون بار کل پمپ ؛
1 2 7 7 جریان بدون بار کل پمپ را بررسی کنید
2 شرایط کار
2 1 منبع تغذیه: 220 ولت ، 50 هرتز جریان متناوب یک فاز
2 2 حداکثر فشار سیستم: ≤0 3 مگاپیکسلی
2 3 کلاس عایق: ب
2 4 سطح حفاظت: IPX5
2 5 دمای محیط در طول کار: در محدوده 0 درجه سانتیگراد تا 50 درجه سانتیگراد
2 6 دمای مایع انتقال: در محدوده 5 درجه سانتیگراد تا 50 درجه سانتیگراد
2 7 مایع تحویل: آب پاک

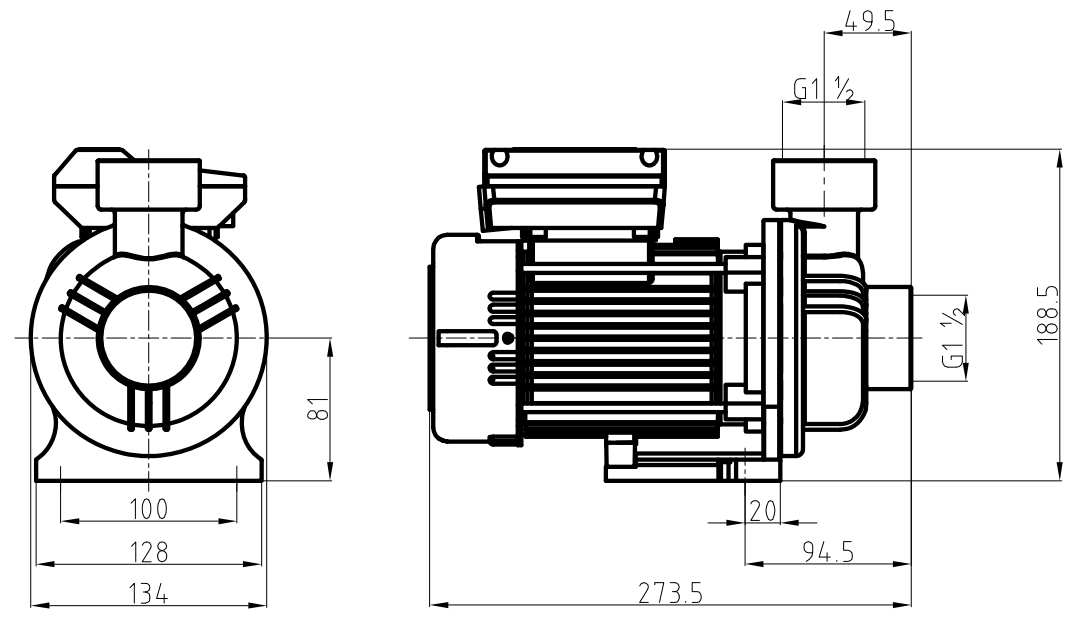

نقشه نصب
پارامتر عملکردمنحنی

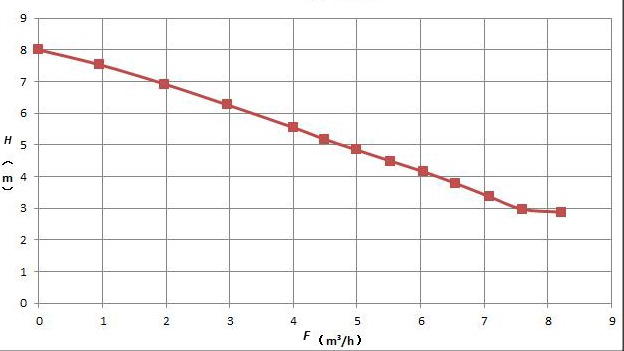

Ø جریان سر

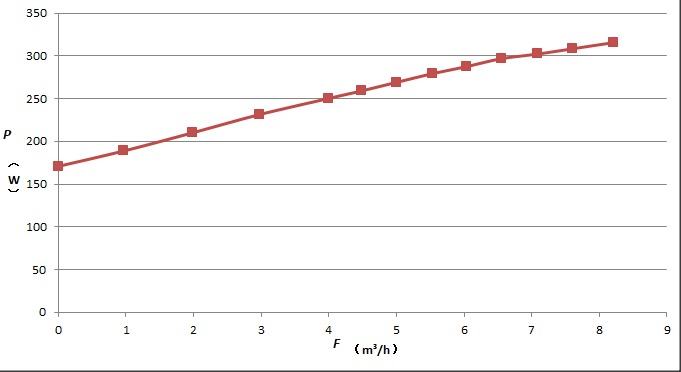

Ø جریان قدرت

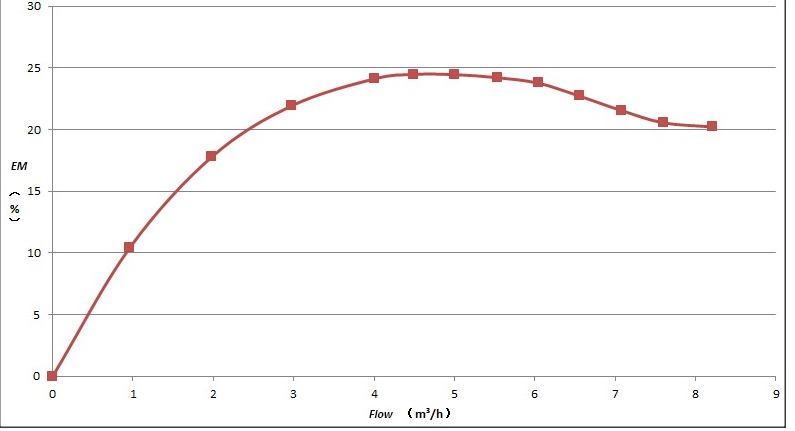

Ø کارآیی جریان
