مدل | U (V)/F (هرتز) | سرعت | س (m³/h) | ح (م) | P (W) | من (الف) |

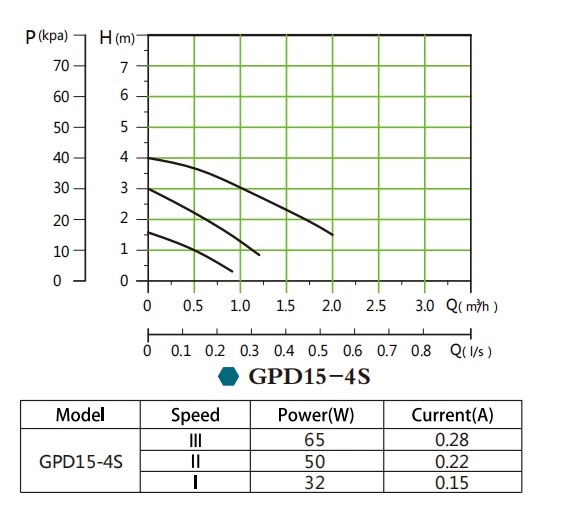

GPD15-4S Z178 | 230/50 | سوم | 2. 0 | 4. 0 | 65 | 0. 28 |
دوم | 1. 2 | 3. 0 | 50 | 0. 22 | ||
من | 0. 8 | 2. 0 | 32 | 0. 15 | ||

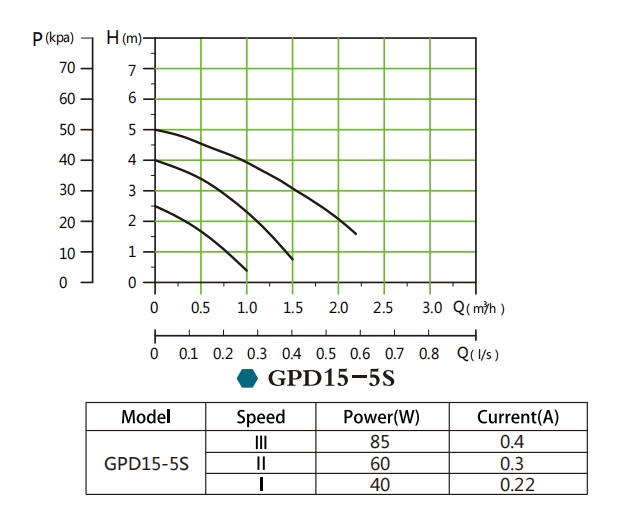

GPD15-5S Z178 | 230/50 | سوم | 2. 2 | 5. 0 | 85 | 0. 40 |
دوم | 1. 5 | 4. 0 | 60 | 0. 30 | ||
من | 1. 0 | 2. 5 | 40 | 0. 22 | ||

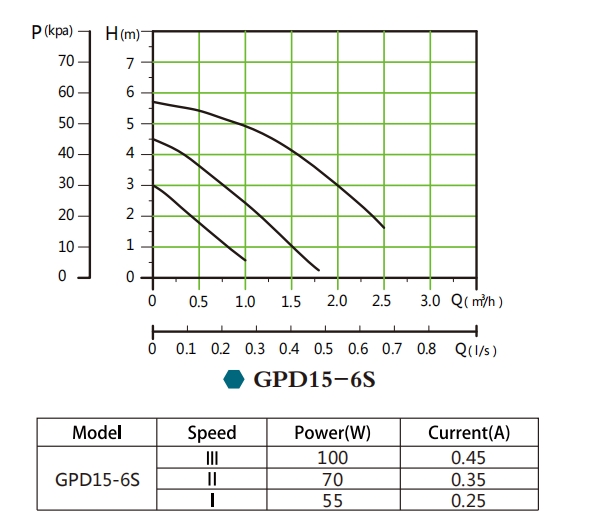

GPD15-6S Z178 | 230/50 | سوم | 2. 5 | 5. 7 | 100 | 0. 45 |
دوم | 1. 8 | 4. 5 | 70 | 0. 35 | ||
من | 1. 0 | 2. 5 | 55 | 0. 25 | ||

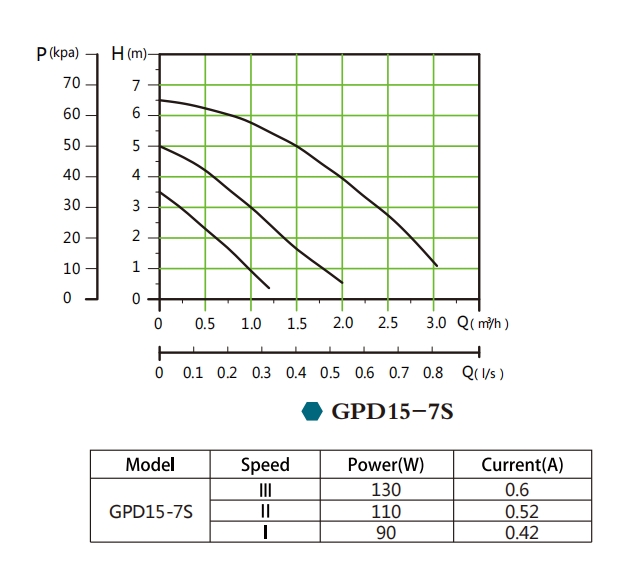

GPD15-7S Z178 | 230/50 | سوم | 2. 8 | 6. 5 | 130 | 0. 60 |
دوم | 2. 0 | 5. 0 | 110 | 0. 52 | ||
من | 1. 2 | 3. 5 | 90 | 0. 42 |
مورد شماره:
Z1781. روی سیستم دیگ بخار گازی دیوار آویز استفاده کنید
2. انرژی الکتریکی را به فشار هیدرولیک منتقل کنید
3. آب گرمایش را منتقل کنید
4. هوا را از سیستم HW اگزوز کنید
5. مناسب برای دیگ بخار گازی دیواری: 18 کیلو وات ، 24 کیلو وات ، 28 کیلو وات ، 31 کیلو وات.

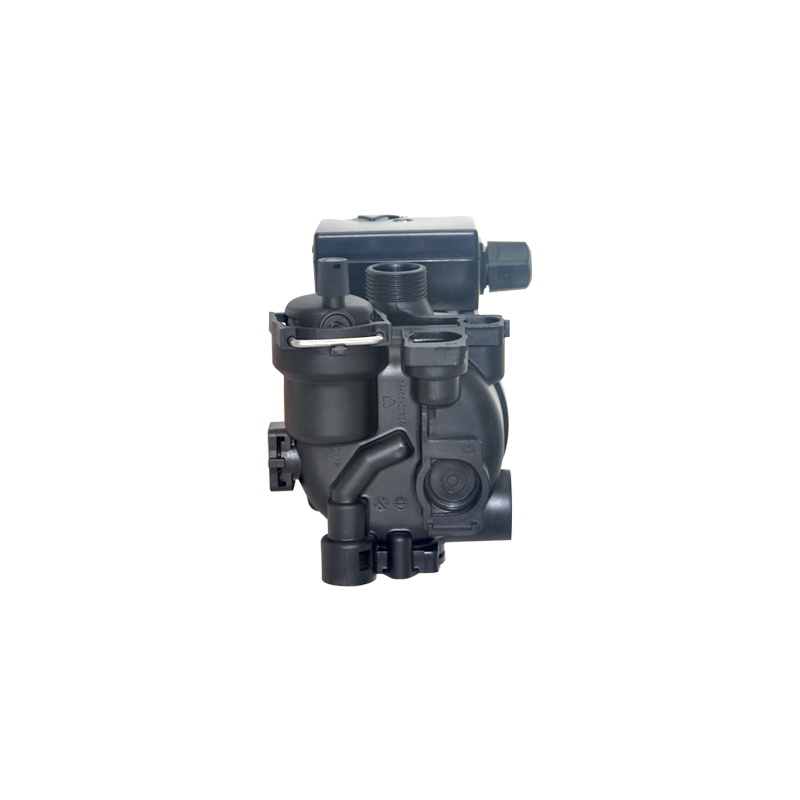

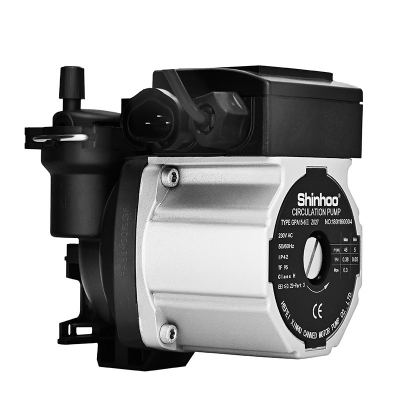

1. پمپ دیگ بخار گاز Shinhoo Wall Hung از استاتور ، روتور ، پوشش سپر ، دریچه دریچه و غیره تشکیل شده است
2. آب بندی: استاتور و روتور با پوشش سپر از جنس استیل ضدزنگ ، ساختار انتگرال بسته شده با آن مهر و موم شدند
3. واشر لاستیکی مقاوم در برابر حرارت ، به جای مهر و موم مکانیکی این هیچ نشتی را تضمین می کند
4. روغن کاری و خنک کننده:از گردش داخلی استفاده کنید ، توسط مایع گردش شده روغن کاری و خنک شود
5. موتور: کلاس عایق H محافظ حرارتی داخلی است تک سرعت و سه سرعت در دسترس است
6. کلاس محافظت: IP 42
7. تهویه:بر اساس اصل توپ شناور ، یک سیستم تهویه هوا یکپارچه می تواند هوا را از آب خارج کند
8. به طور خودکار در هنگام تزریق مایع و دویدن
9. سر و صداسر و صدای پمپ که در یک دیگ بخار با جریان دارای امتیاز کار می کند کمتر از 42 دسی بل است(بوها).
سری GPD ، پمپ دیگ بخار گاز با راندمان استاندارد

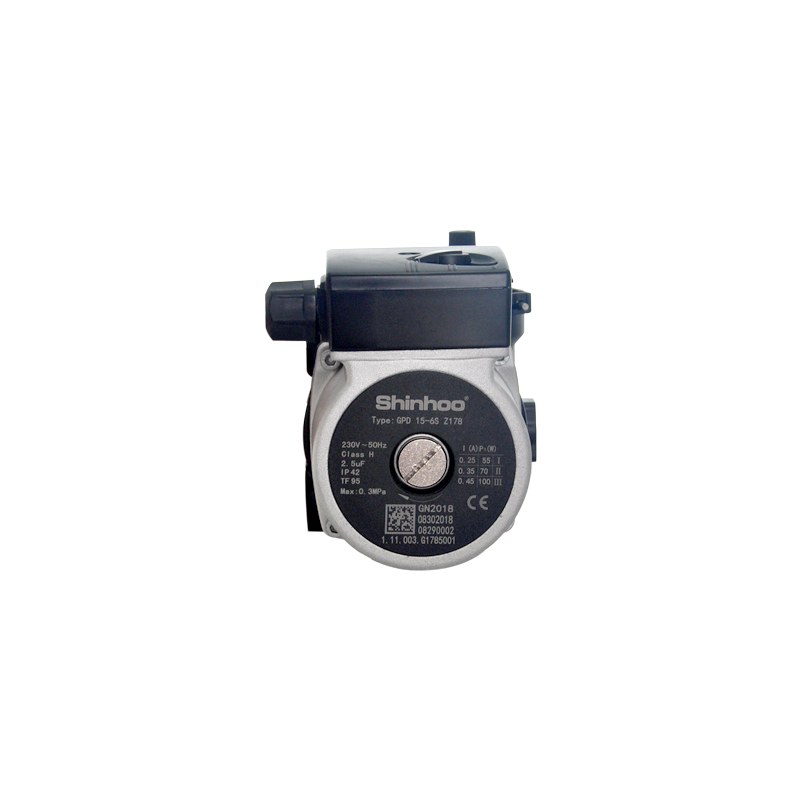

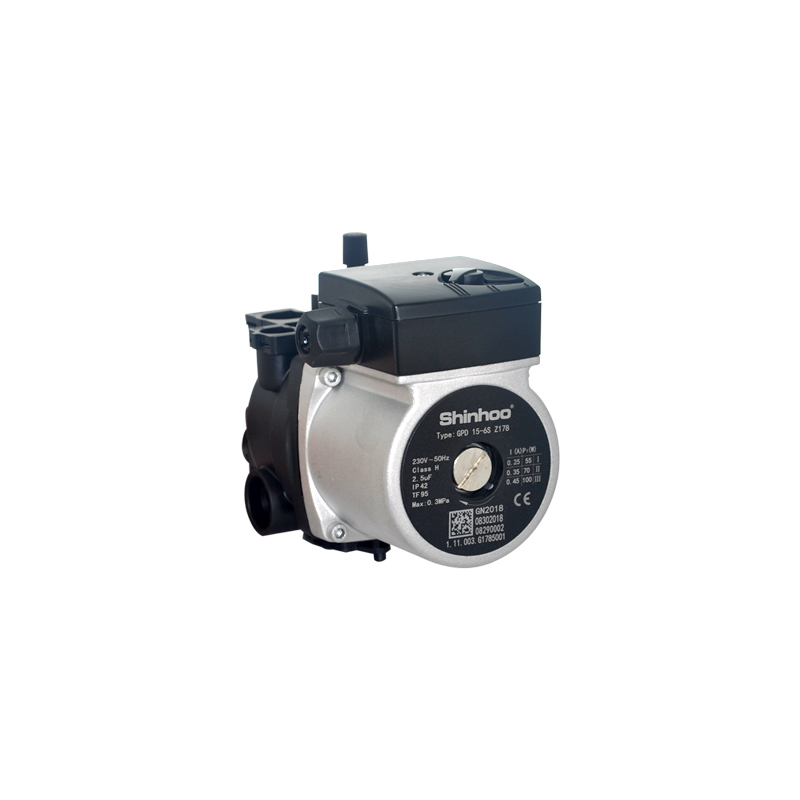

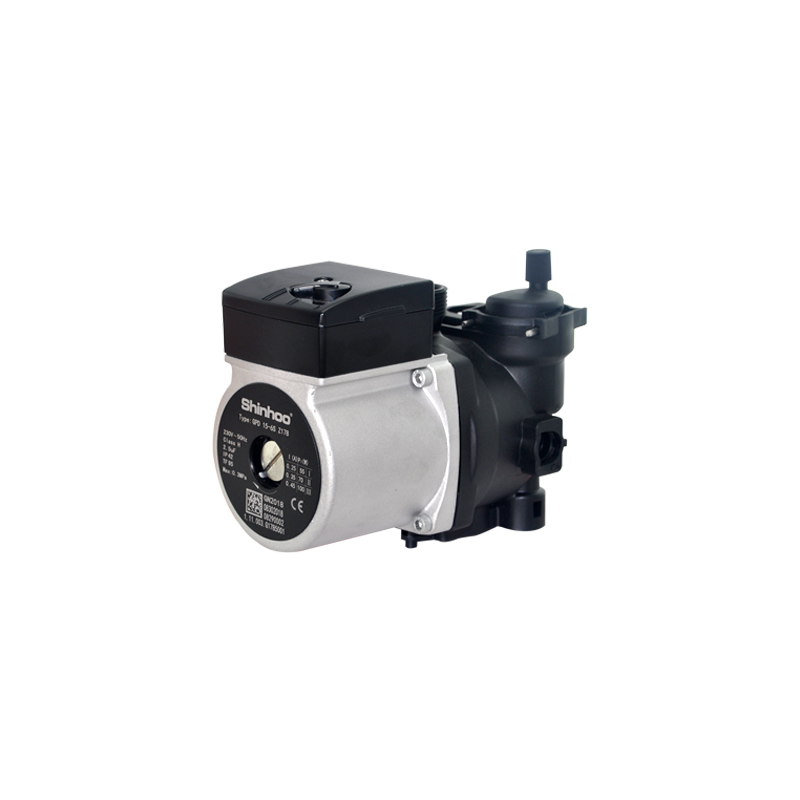

مدل: GPD15-XS Z178
سر پمپ: 4m ، 5m ، 6m ، 7m
حداکثر جریان: 2 8 متر³/ساعت
حداکثر سر: 6 5 متر
دمای مایع: 20-95●
حداکثر فشار: 3 بار
وضعیت عملیات
قدرت: AC230V ، 50Hz
حداقل ولتاژ راه اندازی و بهره برداری: 175V
ولتاژ و فرکانس مختلف مطابق با نیاز مشتری در دسترس است تمام منحنی های عملکرد در این کاتالوگ مبتنی بر پمپ هایی با منبع تغذیه AC 230V ، 50Hz است.
حداکثر فشار سیستم: 3 بار
برای جلوگیری از آسیب کاویتاسیون به بلبرینگ پمپ ، حداقل فشار ورودی باید به عنوان نگه داشته شود زیر: 1 نوار
دمای محیط باید پایین تر از دمای مایع باشد ، تا آب میعانات آب تولید شده در فضای داخلی استاتور
مایع انتقال: مایعات نازک ، تمیز ، غیر خوردگی و غیر منفجر کننده ، بدون هیچ گونه ذره ، فیبر یا روغن معدنی از پمپ نمی توان برای انتقال مایعات قابل اشتعال مانند دیزل ، بنزین و غیره استفاده کرد
در حال اجرا خشک:پمپ توسط آب روغن کاری می شود ، اجرای خشک باید بیش از 10 باشد

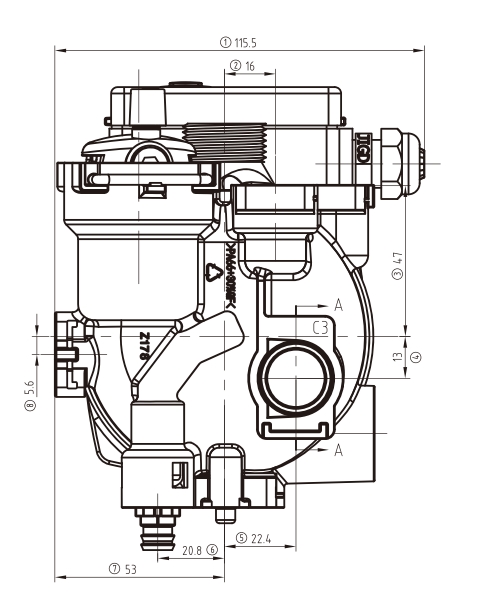

نصب:
جهت محوری پمپ باید به موازات زمین باشد و دریچه دریچه باید به صورت عمودی نصب شود
کاربر نباید مهره دریچه را محکم کند
باید به درستی توسط شخص حرفه ای نصب شود
