محافظت از موتور |
بدون نیاز به حفاظت خارجی |
|
کلاس آی پی |
IP44 |
|
کلاس عایق |
ح |
|
رطوبت(آر اچ) |
حداکثر ۹۵٪ |
|
فشار سیستم |
۱.۰ مگاپاسکال |
|
انطباق |
CE/GS/EMC/LVD/RoHS/REACH |
|
دمای محیط |
0～+40℃ |
|
کلاس دما |
TF110 |
|
دمای مایع |
-30～+110℃(گلیکول تا ۵۰٪) |
|
ولتاژ/فرکانس |
۱۱۰/۲۳۰ ولت، ۶۰ هرتز |
|
محفظه پمپ |
چدن/فولاد ضد زنگ |
|
انرژی (EEI) |
≤0.23-قسمت دوم |
مورد شماره:
Mega 32-10۱. پمپ مدار بویلر
۲. پمپ مدار اولیه
۳. پمپ در سیستمهای گرمایشی تک لوله و دو لوله
۴. پمپ مدار گرمایش در گردش آب گرم خانگی
۵. پمپ حرارتی در سیستمهای گرمایش هوا
۶. پمپ برای سیستمهای گرمایش از کف
۷. سیستمهای بازیابی و احیای گرما
۸. پمپ مدار کندانسور و خنککننده خشک
۹. پمپ مدار مصرف (فن کویلها)
۱۰. پمپ سیستمهای تأمین سرما در سیستمهای تهویه مطبوع مرکزی
پمپ سیرکولاتور اتوماتیک مگا با راندمان انرژی بینظیر، برد گسترده و قابلیتهای ارتباطی داخلی، انتخابی ایدهآل برای تقریباً هر پروژه ساختمانی - قدیمی یا جدید - است..
مگا برای مهندسان و متخصصانی که به دنبال ایجاد سیستمهای گرمایشی و سرمایشی با کارایی بالا هستند، ایدهآل است.
این پمپ به دلیل طراحی روتور مخروطی شکل، نیازی به تعمیر و نگهداری ندارد. این همچنین به این معنی است که پمپ و موتور یک واحد یکپارچه را بدون آببندی شفت و تنها با دو واشر برای آببندی تشکیل میدهند. یاتاقانها توسط مایع پمپ شده روغنکاری میشوند.مگا دارای کنترل خارجی PWM و 0-10V است.
ساخت و ساز
مگا پمپها، پمپهای روتور مرطوب هستند، یعنی پمپو موتور یک واحد یکپارچه بدون آببند انتهای شفت است. یاتاقانها با مایع پمپشده روانکاری میشوند.
پمپ ها دارای ویژگی های زیر هستند:
• کنترلر داخلی؛
• پنل کنترل در جلوی پمپ؛
• حفاظت خارجی موتور مورد نیاز نیست.
موتور و مبدل فرکانس
مگاپمپها مجهز به موتور آهنربای دائم هستند. این نوع موتور در مقایسه با موتورهای قفس سنجابی آسنکرون سنتی که استفاده میشوند، با راندمان بالاتری مشخص میشود. سرعت موتور توسط یک مبدل فرکانس داخلی تنظیم میشود.
اتصالات پمپ
اتصالات لوله و فلنج رزوه ای.
کیفیت پرداخت سطح
محفظه پمپ و قسمت سر آن برای مقاومت بهتر در برابر خوردگی دارای پوشش کاتافورتیک هستند.
اعمال پوشش کاتافورتیک شامل مراحل زیر است:
• تمیز کردن با مواد قلیایی؛
• پیش تصفیه فسفات روی؛
• رسوب الکتریکی کاتدی (کاتافورزیس)؛
• خشک شدن لایه رنگ و لاک در دمای ۲۰۰ تا ۲۵۰ درجه سانتیگراد.
نصب و راه اندازی آسان
مجهز به حالت خود تطبیقی (حالت خودکار، تنظیمات کارخانه)، پمپ پس از اتصال برق شروع به کار میکند و عملکرد خود را با توجه به نیازهای واقعی سیستم تطبیق میدهد.
کنترل توسط سیگنال ولتاژ پایین مدولاسیون پهنای پالس (PWM) دیجیتال انجام میشود و این امکان را فراهم میکند که پمپ برای برآورده کردن نیازهای مختلف جریان در سیستمهای مختلف مورد استفاده قرار گیرد.
صدای کم و راحتی بالا
شاخص نویز: ≤42dB(A)
مصرف انرژی پایین
راندمان انرژی کلاس A، مصرف برق کمترین مقدار تا 6 وات
محافظت چندگانه
دارای محافظ در برابر ولتاژ و جریان بیش از حد
معیار طراحی سازگار با محیط زیست
EEI≤0.23 - بخش 2
دوشاخه برق با قابلیت رهاسازی سریع
پمپ را سریع روشن و خاموش کنید.

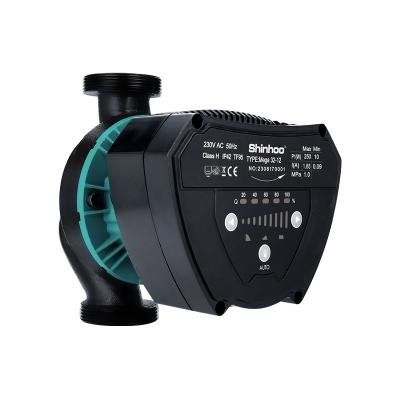

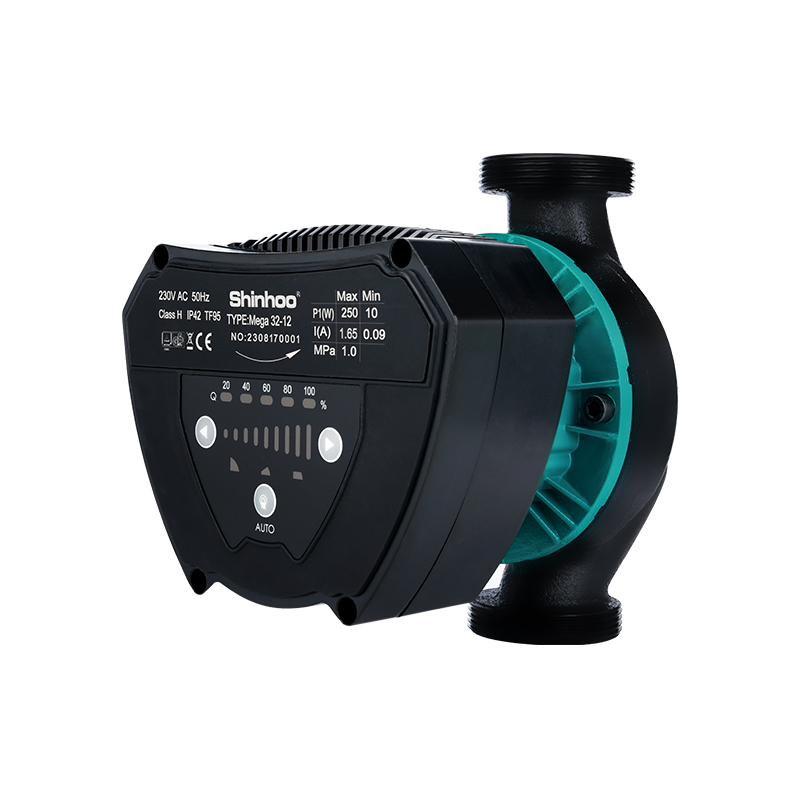

عکس محصول و۴حالتهای کنترل
برای تغییر بین حالتهای مختلف کنترل، دکمه را فشار دهید و با دکمههای سمت چپ و راست، تنظیمات را افزایش یا کاهش دهید.
|
تنظیم |
توضیح |
|
خودکار |
اجرا با محدوده تعریف شده |
|
بی ال |
منحنی فشار نسبی |
|
اچ دی |
منحنی فشار ثابت |
|
اچ اس |
منحنی سرعت ثابت |
شرایط عملیاتی
دستورالعملهای عمومی
|
آب در سیستمهای گرمایشی |
کیفیت آب مطابق با استانداردهای محلی |
|
آب با گلیکول |
حداکثر ویسکوزیته = 10-50 سانتیاستوک ~ محلول 50% آب / 50% گلیکول در دمای 10- درجه سانتیگراد |
محدوده عملیاتی
حداکثر فشار عملیاتی
PN 10: 10 بار / 1.0 مگاپاسکال.
حداقل فشار ورودی
برای جلوگیری از نویز کاویتاسیون و آسیب به یاتاقانها در حین کار پمپ، حداقل فشار نسبی زیر باید در دریچه ورودی آن حفظ شود.
|
فشار ورودی |
دمای مایع |
فشار ورودی پمپ |
|
≤ + ۸۵ درجه سانتیگراد |
0.005 مگاپاسکال |
|
|
≤ + ۹۰ درجه سانتیگراد |
0.028 مگاپاسکال |
|
|
≤ +110 درجه سانتیگراد |
0.100 مگاپاسکال |
مایعات پمپ شده
این پمپ برای پمپاژ مایعات خالص و غیر خورنده بدون مواد جامد یا الیافی که میتوانند تأثیر مکانیکی یا شیمیایی بر پمپ داشته باشند، طراحی شده است.
آب مورد استفاده در سیستمهای گرمایشی باید الزامات کیفیت آب سیستم برای واحدهای گرمایشی را برآورده کند.
این پمپها نباید برای مایعات قابل اشتعال یا انفجار مانند سوخت دیزل یا بنزین استفاده شوند.
پمپها نباید برای مایعات خورنده مانند اسیدها یا آب دریا استفاده شوند. اگر پمپ در فصل سرما کار نمیکند، اقدامات لازم را برای جلوگیری از آسیبهای ناشی از دمای پایین انجام دهید.
استفاده از افزودنیها در یک محیط انتقال حرارت با چگالی و/یا ویسکوزیته جنبشی بالاتر از آب، عملکرد پمپ را کاهش میدهد.
هرگز از افزودنیهایی که میتوانند بر عملکرد پمپ تأثیر منفی بگذارند استفاده نکنید. برای اینکه بفهمید آیا پمپ میتواند با یک مایع خاص استفاده شود، چندین عامل را در نظر بگیرید.
مهمترین آنها میزان آهک، pH، دما و میزان حلالها و روغنها هستند.
این پمپ میتواند برای مخلوطهای گلیکول و آب تا سطح 50٪ استفاده شود. به بخش «دستورالعملهای عمومی» مراجعه کنید. پمپاژ مخلوطهای گلیکول، خواص هیدرولیکی پمپ را کاهش میدهد.

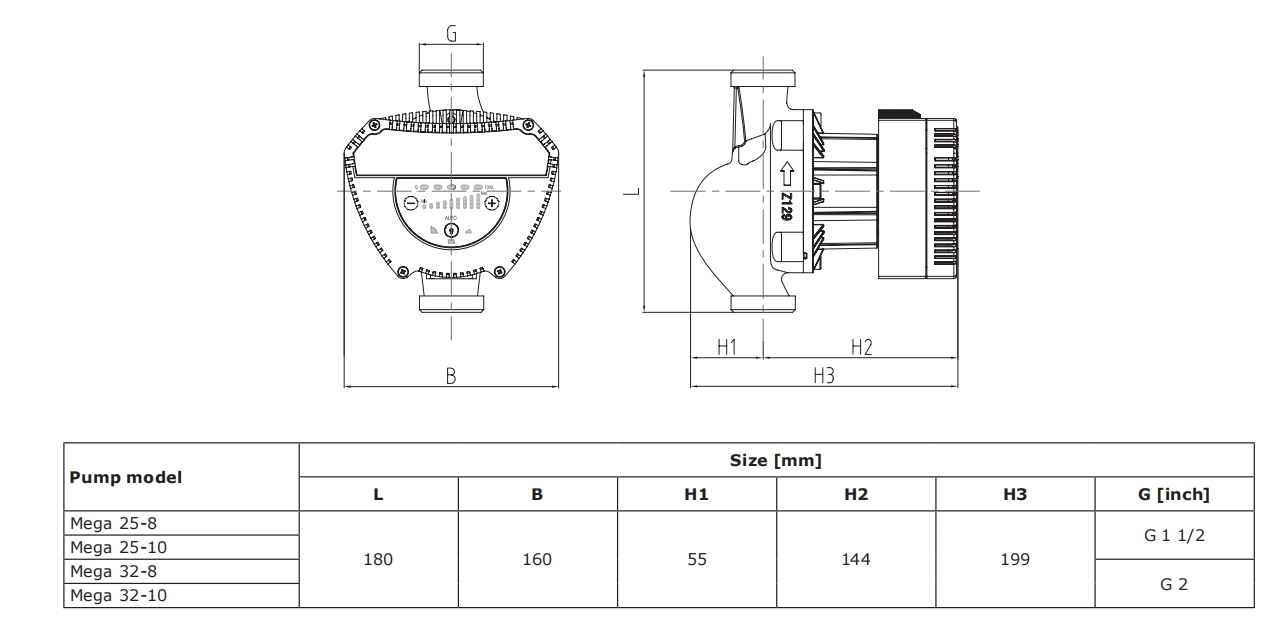

طراحی نصب
