محافظت از موتور |
بدون نیاز به حفاظت خارجی |
|
کلاس آی پی |
IP44 |
|
کلاس عایق |
ح |
|
رطوبت(آر اچ) |
حداکثر ۹۵٪ |
|
فشار سیستم |
۱.۰ مگاپاسکال |
|
انطباق |
CE/GS/EMC/LVD/RoHS/REACH |
|
دمای محیط |
0～+40℃ |
|
کلاس دما |
TF110 |
|
دمای مایع |
-30～+110℃(گلیکول تا ۵۰٪) |
|
ولتاژ/فرکانس |
۱۱۰/۲۳۰ ولت، ۶۰ هرتز |
|
محفظه پمپ |
چدن/فولاد ضد زنگ |
|
انرژی (EEI) |
≤0.23-قسمت دوم |
مورد شماره:
Mega 40-8F۱. سیستم تغذیه دوگانه پمپ گرمایشی
۲. سیستم گرمایش از کف با آب مخلوط
سیستم آب گرم پمپ گرمایشی
سیستم کنترل سیگنال PWM
سیستم تهویه مطبوع ۵.
۶. سیستم بویلر
7. سایر موارد گرمایش و سرمایش، مناسب برای مبردهایی مانند R290
مزایا
1. کارآمد و صرفه جویی در مصرف انرژی
2. سر و صدای کم و بدون نشتی
سیگنال PWM و کنترل 0-10V
4. عملیات چند دنده ای
5. محافظت‌های چندگانه و رابط‌های استاندارد
ساخت و ساز

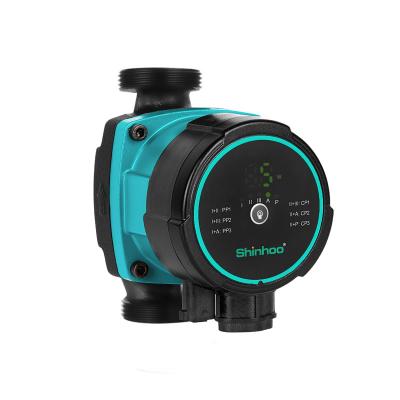

مگا پمپ‌ها، پمپ‌های روتور مرطوب هستند، یعنی پمپو موتور یک واحد یکپارچه بدون آب‌بند انتهای شفت است. یاتاقان‌ها با مایع پمپ‌شده روانکاری می‌شوند.
پمپ ها دارای ویژگی های زیر هستند:
• کنترلر داخلی؛
• پنل کنترل در جلوی پمپ؛
• حفاظت خارجی موتور مورد نیاز نیست.
موتور و مبدل فرکانس
مگا پمپ‌ها مجهز به موتور آهنربای دائم هستند. این نوع موتور در مقایسه با موتورهای قفس سنجابی آسنکرون سنتی که استفاده می‌شوند، با راندمان بالاتری مشخص می‌شود. سرعت موتور توسط یک مبدل فرکانس داخلی تنظیم می‌شود.
اتصالات پمپ
اتصالات لوله و فلنج رزوه ای.
کیفیت پرداخت سطح
محفظه پمپ و قسمت سر آن برای مقاومت بهتر در برابر خوردگی دارای پوشش کاتافورتیک هستند.
اعمال پوشش کاتافورتیک شامل مراحل زیر است:
• تمیز کردن با مواد قلیایی؛
• پیش تصفیه فسفات روی؛
• رسوب الکتریکی کاتدی (کاتافورزیس)؛
• خشک شدن لایه رنگ و لاک در دمای ۲۰۰ تا ۲۵۰ درجه سانتیگراد.
نصب و راه اندازی آسان
مجهز به حالت خود تطبیقی (حالت خودکار، تنظیمات کارخانه)، پمپ پس از اتصال برق شروع به کار می‌کند و عملکرد خود را با توجه به نیازهای واقعی سیستم تطبیق می‌دهد.
کنترل توسط سیگنال ولتاژ پایین مدولاسیون پهنای پالس (PWM) دیجیتال انجام می‌شود و این امکان را فراهم می‌کند که پمپ برای برآورده کردن نیازهای مختلف جریان در سیستم‌های مختلف مورد استفاده قرار گیرد.
صدای کم و راحتی بالا
شاخص نویز: ≤42dB(A)
مصرف انرژی پایین
راندمان انرژی کلاس A، مصرف برق کمترین مقدار تا 6 وات
محافظت چندگانه
دارای محافظ در برابر ولتاژ و جریان بیش از حد
معیار طراحی سازگار با محیط زیست
EEI≤0.23 - بخش 2
دوشاخه برق با قابلیت رهاسازی سریع
پمپ را سریع روشن و خاموش کنید.
|

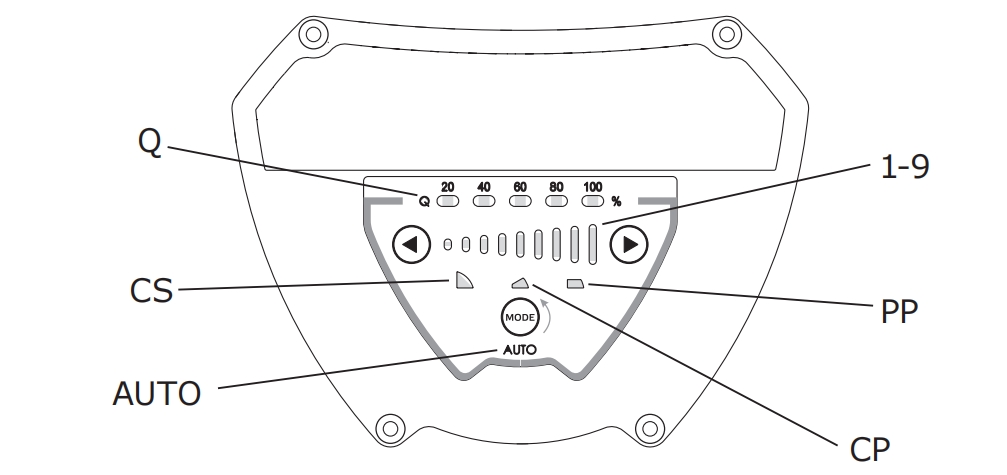

تنظیم |
توضیح |
|
پی پی |

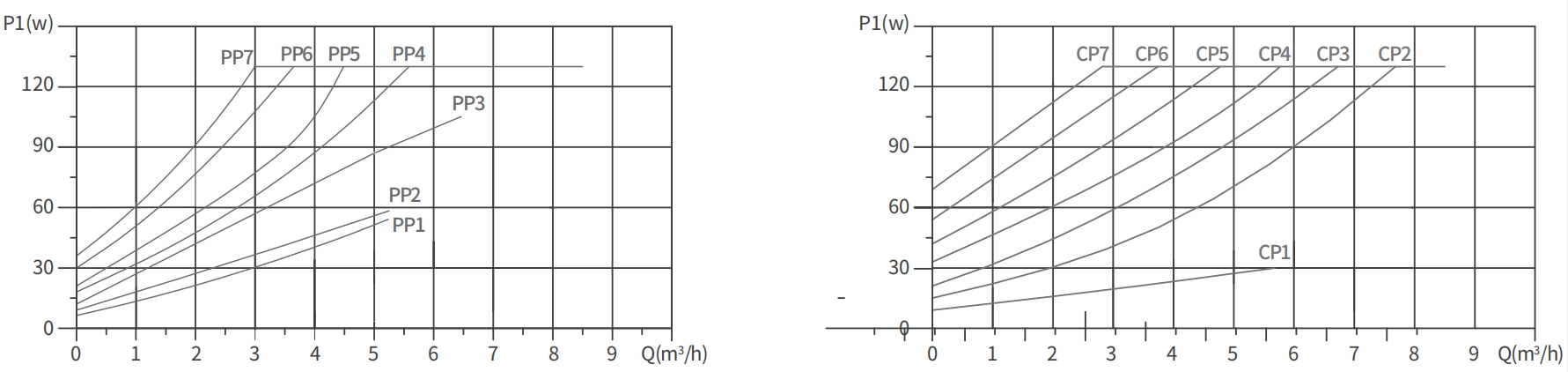

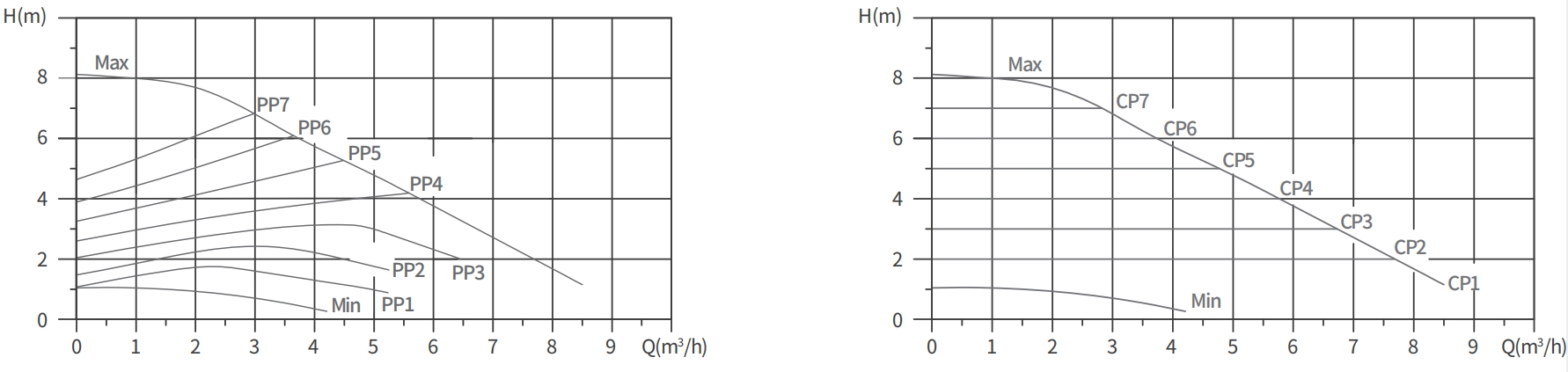

منحنی‌های فشار متناسب |
|
سی پی |
منحنی‌های فشار ثابت |
|
سی اس |

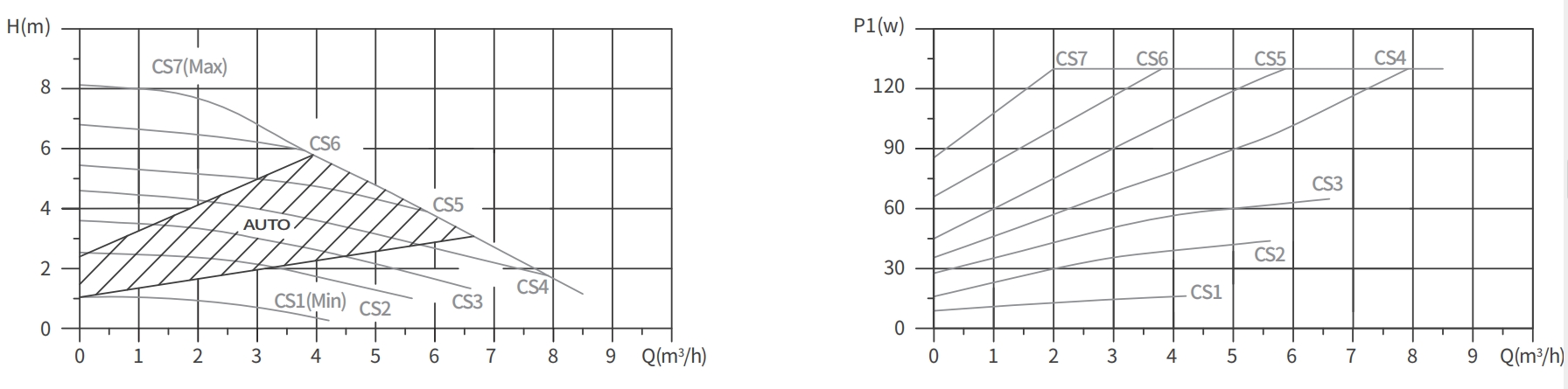

منحنی‌های ثابت |
|
خودکار |
محدوده عملکرد خودکار |
شرایط عملیاتی
دستورالعمل‌های عمومی
|
آب در سیستم‌های گرمایشی |
کیفیت آب مطابق با استانداردهای محلی |
|
آب با گلیکول |
حداکثر ویسکوزیته: 10-50 سانتی‌استوک ~ محلول آب 50٪ / گلیکول 50٪ در دمای 10- درجه سانتیگراد |
محدوده عملیاتی
حداکثر فشار عملیاتی
PN 10: 10 بار / 1.0 مگاپاسکال.
حداقل فشار ورودی
برای جلوگیری از نویز کاویتاسیون و آسیب به یاتاقان‌ها در حین کار پمپ، حداقل فشار نسبی زیر باید در دریچه ورودی آن حفظ شود.
|
فشار ورودی |
دمای مایع |
فشار ورودی پمپ |
|
≤ + ۸۵ درجه سانتیگراد |
0.005 مگاپاسکال |
|
|
≤ + ۹۰ درجه سانتیگراد |
0.028 مگاپاسکال |
|
|
≤ +110 درجه سانتیگراد |
0.100 مگاپاسکال |
مایعات پمپ شده
این پمپ برای پمپاژ مایعات خالص و غیر خورنده بدون مواد جامد یا الیافی که می‌توانند تأثیر مکانیکی یا شیمیایی بر پمپ داشته باشند، طراحی شده است.
آب مورد استفاده در سیستم‌های گرمایشی باید الزامات کیفیت آب سیستم برای واحدهای گرمایشی را برآورده کند.
این پمپ‌ها نباید برای مایعات قابل اشتعال یا انفجار مانند سوخت دیزل یا بنزین استفاده شوند.
پمپ‌ها نباید برای مایعات خورنده مانند اسیدها یا آب دریا استفاده شوند. اگر پمپ در فصل سرما کار نمی‌کند، اقدامات لازم را برای جلوگیری از آسیب‌های ناشی از دمای پایین انجام دهید.
استفاده از افزودنی‌ها در یک محیط انتقال حرارت با چگالی و/یا ویسکوزیته جنبشی بالاتر از آب، عملکرد پمپ را کاهش می‌دهد.
هرگز از افزودنی‌هایی که می‌توانند بر عملکرد پمپ تأثیر منفی بگذارند استفاده نکنید. برای اینکه بفهمید آیا پمپ می‌تواند با یک مایع خاص استفاده شود، چندین عامل را در نظر بگیرید.
مهمترین آنها میزان آهک، pH، دما و میزان حلال‌ها و روغن‌ها هستند.
این پمپ می‌تواند برای مخلوط‌های گلیکول و آب تا سطح 50٪ استفاده شود. به بخش «دستورالعمل‌های عمومی» مراجعه کنید. پمپاژ مخلوط‌های گلیکول، خواص هیدرولیکی پمپ را کاهش می‌دهد.

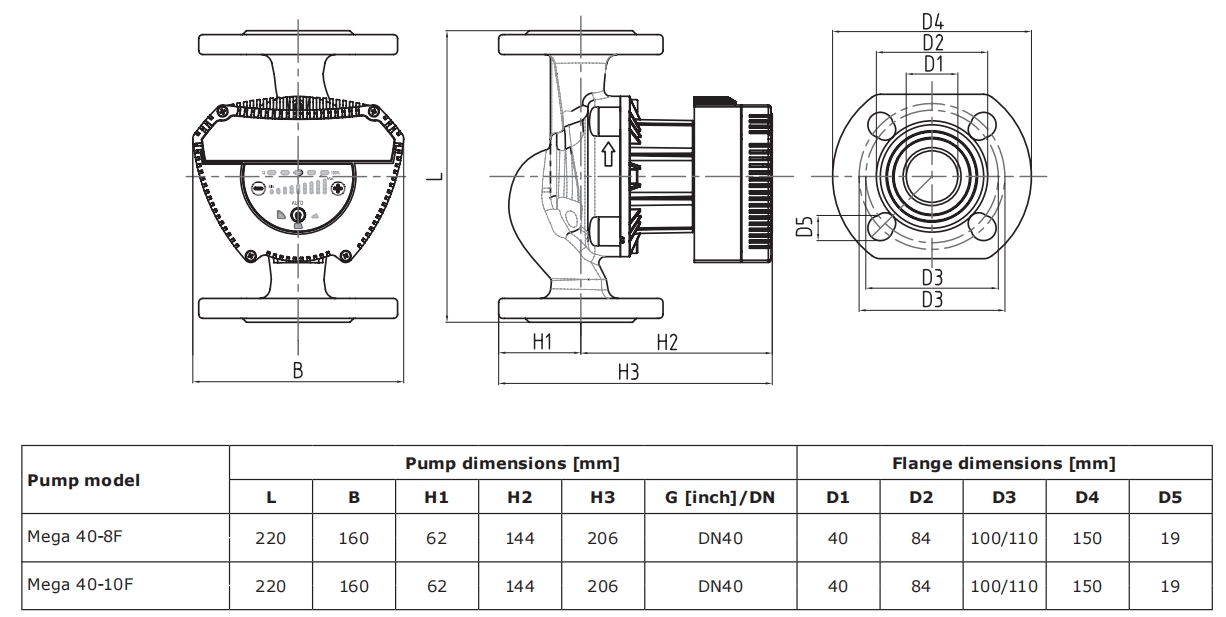

طراحی نصب
