ولتاژ نامی |
۲۲۰ تا ۲۴۰ ولت |
|
جریان نامی |
۳.۱ آمپر |
|
فرکانس |
۵۰/۶۰ هرتز |
|
حداکثر جریان |
۲۱.۵ متر مکعب در ساعت |
|
حداکثر سر |
۱۵ متر |
|
حداکثر توان |
۶۸۰ وات |
|
جریان نامی |
۱۶ متر مکعب در ساعت |
|
سر دارای رتبه |
۹ متر |
|
فشار سیستم |
1.0 مگاپاسکال |
|
کلاس عایق |
ح |
|
درجه دما |
TF110 |
مورد شماره:
Mega S 40-15F۱ . دامنه کاربرد محصول
سیستم توزیع گرمایش منطقه‌ای
سیستم پمپ حرارتی و دیگ بخار گازی برای صنعت و تجارت
سیستم گرمایشی کنترل‌شده با سیگنال PWM و 0-10V
تامین آب گرم
سیستم حرارتی خورشیدی
سیستم خنک کننده برای صنعت و تجارت
۲. صدور گواهینامه محصول
گواهینامه طرح صدور گواهینامه محصول: GS CE ، ای ام سی ، استاندارد RoHS ، رسیدن ، ای آی ≤ ۰. ۲۳-بخش۲
توجه: RoHS و REACH گزارش‌های آزمایش شخص ثالث هستند. پارامترهای محصول
1. راندمان بالا، سر و صدای کم و بدون نشتی
2. طراحی قوی، 10 سال عمر مفید
۳. کنترل‌های داخلی و خارجی یکپارچه:
کنترل سیگنال آنالوگ 0-10 ولت
وقتی پمپ الکتریکی در حالت کنترل ۰-۱۰ ولت است، پمپ وضعیت عملکرد پمپ آب را بر اساس محدوده سطح سیگنال آنالوگ ورودی تنظیم می‌کند.
کنترل سیگنال آنالوگ ۴-۲۰ میلی‌آمپر
وقتی پمپ الکتریکی در حالت کنترل ۴-۲۰ میلی‌آمپر است، پمپ وضعیت عملکرد پمپ آب را بر اساس محدوده جریان سیگنال آنالوگ ورودی تنظیم می‌کند.
کنترل ارتباطات مودباس
وقتی پمپ الکتریکی در حالت کنترل Modbus است، وضعیت عملکرد پمپ آب را بر اساس داده‌های جمع‌آوری‌شده از طریق ارتباط تنظیم می‌کند.
4. عملکرد پایدار، شاخص نویز ≤45dB(A)
5. لایه بندی شفت مخصوص برای بهبود سختی
نوع موتور
|
نوع موتور: موتور سنکرون آهنربای دائم |
جنس سیم لعابی: مس |
جنس فولاد مغناطیسی: نئودیمیوم آهن بور |
|
|
مقاومت موتور در برابر جریان مستقیم در دمای 20 درجه سانتیگراد : ۴.۰ ± ۵٪ Ω |
سطح عایق : ح |
||
الزامات رسانه برای استفاده
|
محیط مورد استفاده: آب یا مخلوطی از آب و اتیلن گلیکول (≤ 50%) |
دمای متوسط آب: -10℃~110℃ (برای کاهش خطر رسوب کربنات کلسیم، از دمای کمتر یا مساوی 65 درجه سانتیگراد در آب گرم خانگی استفاده کنید) ) |
|
مقدار pH متوسط: 6.5 ~ 8.5 |
سختی متوسط: 25° dH |
|
محتوای ناخالصی جامد در محیط: قطر و جهت طول ناخالصی‌های جامد ≤ 0.1 میلی‌متر و نسبت حجمی ≤ 0.1٪ است . |
|
الزامات زیست‌محیطی برای استفاده
|
کاربرد: محور را افقی نگه دارید |
ارتفاع: < ۱۰۰۰ متر |
|
دمای محیط کار: 0 ℃~40 ℃ (هیچ پدیده انجمادی در خط لوله و پمپ گردش خون وجود ندارد) |
رطوبت محیط عملیاتی ≤ ۹۵٪ |
الزامات محیط ذخیره‌سازی
|
دمای محیط نگهداری: -20℃~70℃ (هیچ پدیده انجمادی در خط لوله و پمپ گردش خون وجود ندارد) |
رطوبت محیط ذخیره سازی ≤ 95٪ |
الزامات محیط ذخیره‌سازی
|
دمای محیط نگهداری: -20℃~70℃ (هیچ پدیده انجمادی در خط لوله و پمپ گردش خون وجود ندارد) |
رطوبت محیط ذخیره سازی ≤ 95٪ |
جدول مقایسه دمای آب و فشار ورودی
|
دمای مایع |
< ۵۰ ℃ |
۹۵ ℃ |
۱۱۰ ℃ |
|
فشار ورودی |
0.2 بار |
0.5 بار |
0.85 بار |
|
بالابر ۱ متری |
بالابر ۵ متری |
بالابر ۸.۵ متری |

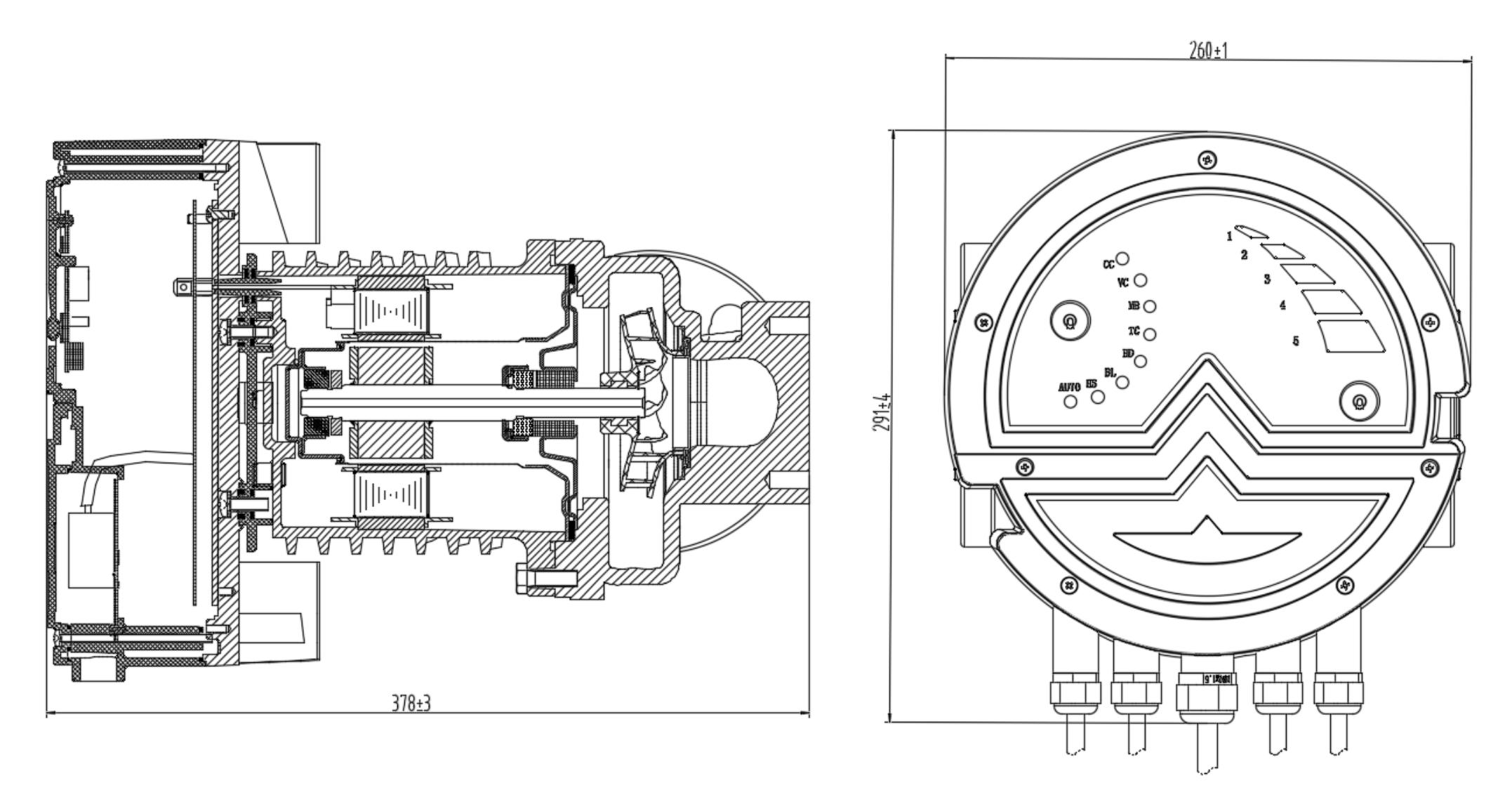

طراحی نصب
