ولتاژ دارای امتیاز | 230 ولت ac |
جریان فعلی | 3 4a |
بسامد | 50/60 هرتز |
حداکثر جریان | 23m³/h |
حداکثر سر | 20 متر |
حداکثر قدرت | 750 وات |
جریان دارای امتیاز | 15 8m³/h |
سر دارای امتیاز | 10 8m |
فشار سیستم | 1 0mpa |
کلاس عایق | سخنرانی |
درجه درجه حرارت | TF110 |
مورد شماره:

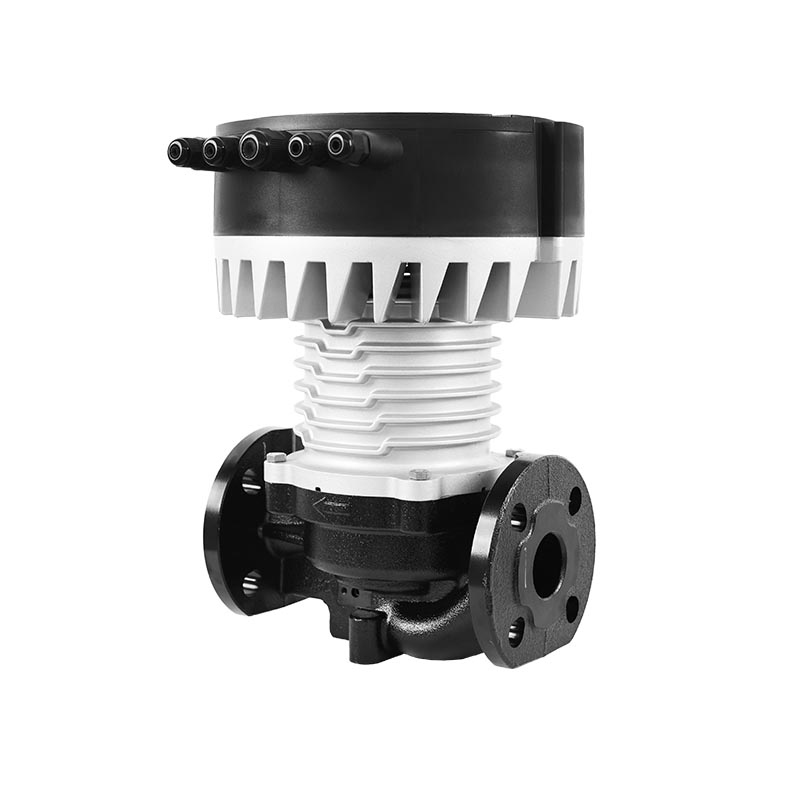

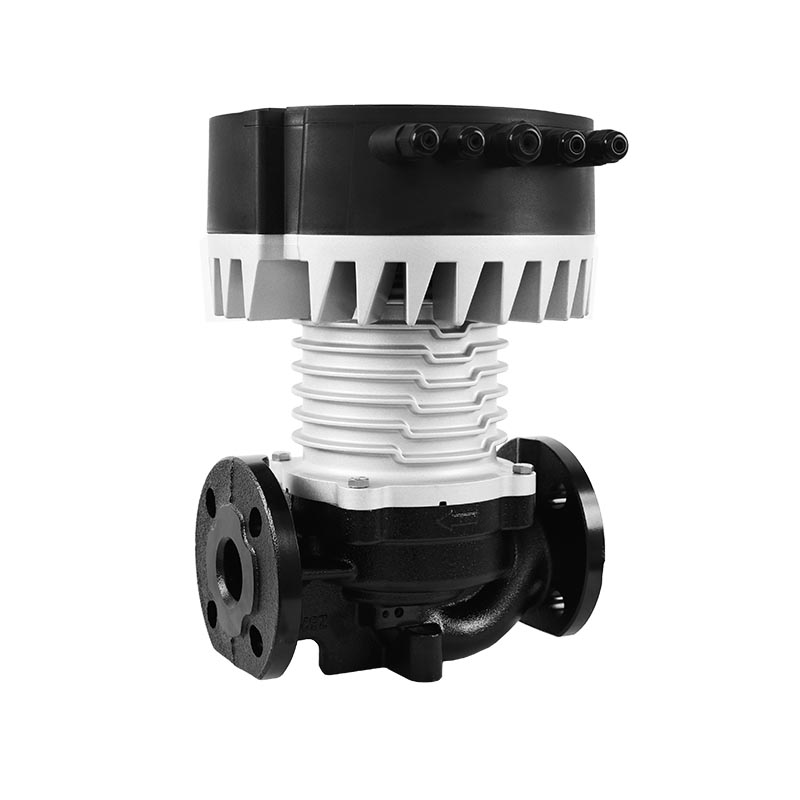

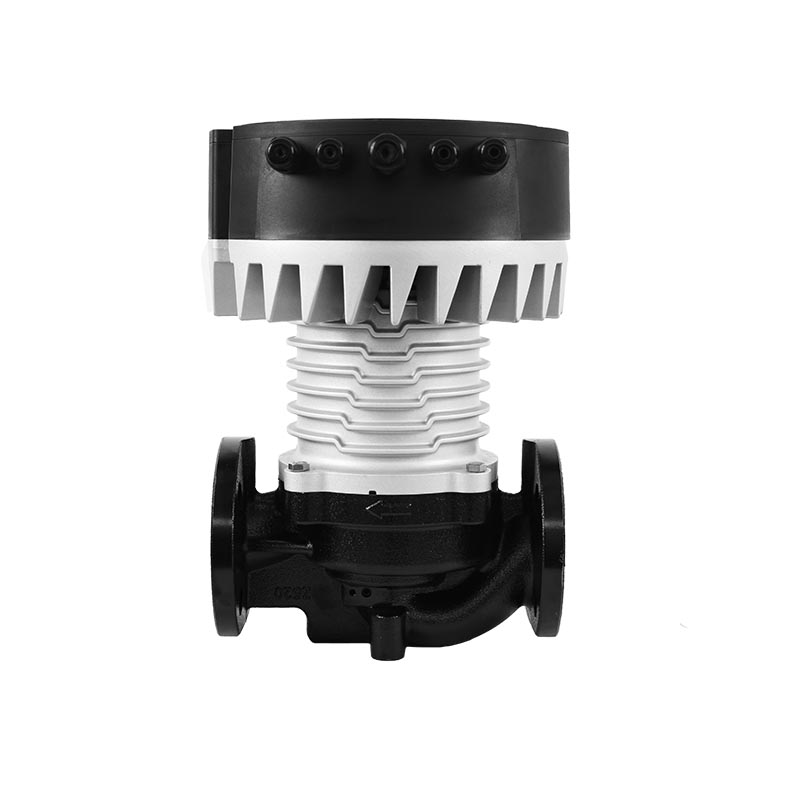

Mega S 40-20F1. دامنه کاربرد محصول
می توان برای سیستم های گرمایشی و آب گرم آب گرم استفاده کرد
2. صدور گواهینامه
صدور گواهینامه برنامه صدور گواهینامه محصول: GS CE ãEMC ãروه ãرسیدن ãeei≤0 23-PART2
توجه: ROHS و REACH گزارش های آزمایش شخص ثالث هستند پارامترهای محصول
کنترل سیگنال آنالوگ 0-10 ولت
هنگامی که پمپ الکتریکی در حالت کنترل 0-10V قرار دارد ، پمپ وضعیت عملکرد پمپ آب را بر اساس دامنه سطح سیگنال آنالوگ ورودی تنظیم می کند
کنترل سیگنال آنالوگ 4-20mA
هنگامی که پمپ الکتریکی در حالت کنترل 4-20mA قرار دارد ، پمپ وضعیت عملکرد پمپ آب را بر اساس دامنه فعلی سیگنال آنالوگ ورودی تنظیم می کند
کنترل ارتباطات Modbus
هنگامی که پمپ الکتریکی در حالت کنترل Modbus قرار دارد ، وضعیت عملیاتی پمپ آب را بر اساس داده های جمع آوری شده از طریق ارتباطات تنظیم می کند.
نوع موتور
نوع موتور: موتور همزمان مگنت دائمی | مواد سیم مینا شده: مس | مواد فولادی مغناطیسی: Neodymium Iron Boron | |
مقاومت سرد DC از موتور در 204. 0±5%Ω | سطح عایق سخنرانی | ||
الزامات رسانه ای برای استفاده
متوسط مورد استفاده: آب یا مخلوطی از آب و اتیلن گلیکول (50 ٪) | دمای متوسط آب: -10 ● 110 ● (از دمای 65 ● در آب گرم خانگی استفاده کنید تا خطر مقیاس کربنات کلسیم کاهش یابد) |
مقدار pH متوسط: 6 5 ~ 8 5 | سختی متوسط: 25 درجه DH |
محتوای ناخالصی جامد در محیط: قطر و جهت طول ناخالصی های جامد 0 ≤ 1 میلی متر است و نسبت حجم 0 ≤ 1 ٪ است. | |
نیازهای زیست محیطی برای استفاده
استفاده: محور را افقی نگه دارید | ارتفاع: 1000 متر |
دمای محیط کار: 0 ● ~ 40 (هیچ پدیده انجماد در خط لوله و پمپ گردش وجود ندارد) | رطوبت محیط عملیاتی 95 ٪ |
نیازهای محیط ذخیره سازی
دمای محیط ذخیره سازی: -20 ● 70 ● (هیچ پدیده انجماد در خط لوله و پمپ گردش وجود ندارد) | رطوبت محیط ذخیره سازی 95 ≤ |
نیازهای محیط ذخیره سازی
دمای محیط ذخیره سازی: -20 ● 70 ● (هیچ پدیده انجماد در خط لوله و پمپ گردش وجود ندارد) | رطوبت محیط ذخیره سازی 95 ≤ |
جدول مقایسه دمای آب و فشار ورودی
دمای مایع | 50● | 95● | 110● |
فشار | 0 2 نوار | 0 5bar | 0 85bar |
بالابر 1 متر | آسانسور 5 متر | 8 5 متر آسانسور |

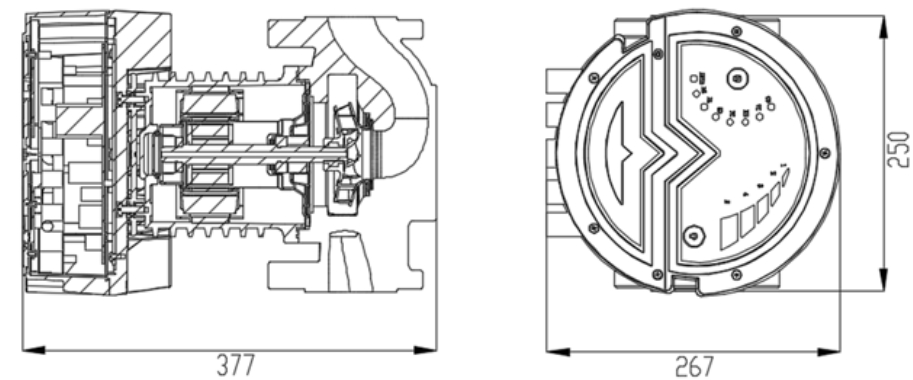

نقشه نصب
