حداکثر جریان |
8.5m³/h |
|
جریان رتبه بندی شده |
6m³/h |
|
فشار |
1.0 مگا پاسکال |
|
شاخص نویز |
＜58dB(A) (حداکثر جریان) |
|
مکس سر |
28 متر |
|
سر رتبه بندی شده |
22 متر |
|
عایق |
IP55 |
|
وزن |
5.7 ± 5 درصد |
|
ولتاژ |
AC 220V/50Hz |
|
حداکثر توان ورودی |
700 وات |
|
حداکثر سرعت چرخش |
5000 دور در دقیقه |

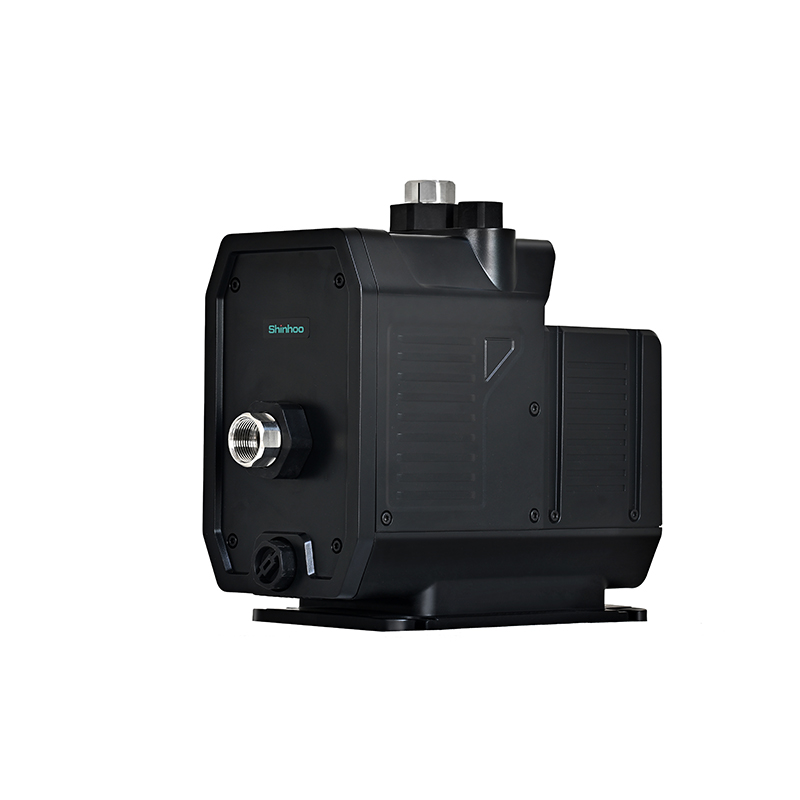

مورد شماره:
PFB 06-22 EC1. الفسیستم های پمپ حرارتی مادون قرمز و منبع زمینی
2. اسسیستم های حرارتی خورشیدی
3. Dگرمایش داخلی
4. اچسایر سیستم های تامین آب
1. داخل بدنه پمپ پوشش خاصی دارد که زنگ زدن آن آسان نیست.
2. جریان بزرگ، طراحی ساختار فشرده.
3. حفاظت از محیط زیست، ظاهر زیبا، نصب راحت و عملیات قابل اعتماد.
نوع موتور
|
نوع موتور: موتور سنکرون آهنربای دائم |
جنس سیم میناکاری شده: مس |
مواد مغناطیسی: NdFeB |
|
مقاومت در حالت سرد موتور DC در 20 درجه سانتی گراد: 3.77±5%Ω |
کلاس عایق: F |
|
متوسط
|
محیط: مایع مخلوط آب یا گلیکول (≤50%) |
دمای متوسط: 0℃～90℃ |
مقدار PH متوسط：6.5～8.5 |
|
سختی متوسط ¼š≤25°dH |
ناخالصی جامد: قطر و طول ≤0.1mm، نسبت حجم ≤0.1٪ است. |
|

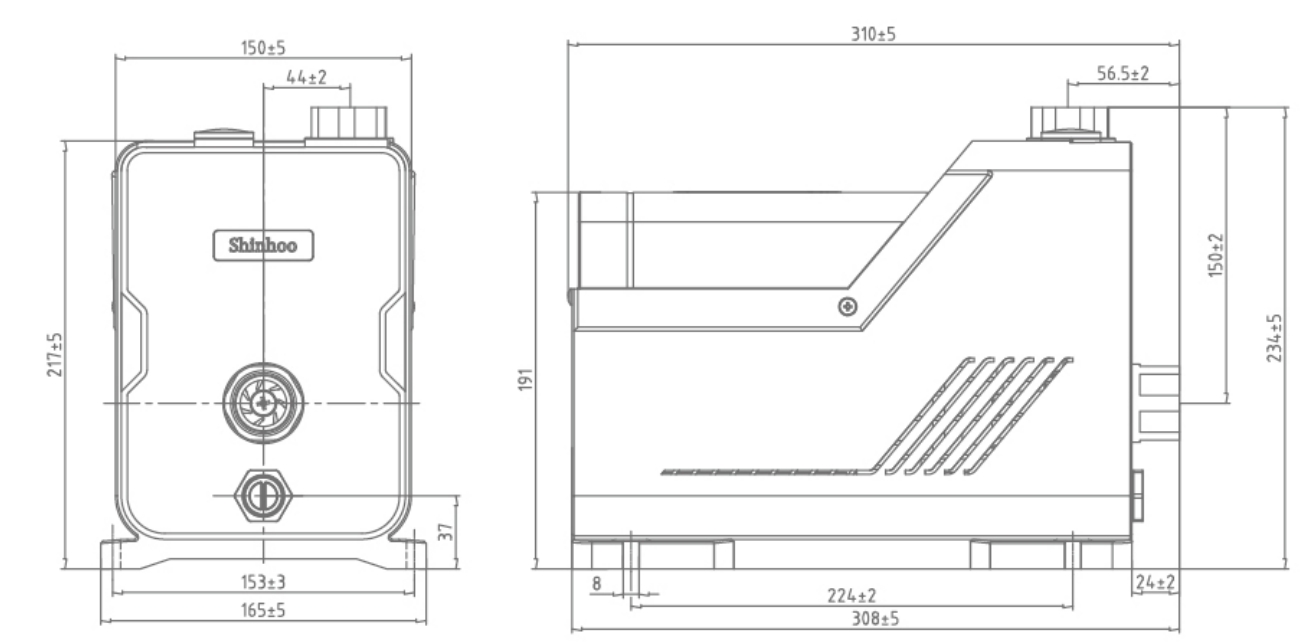

نقشه نصب
