حداکثر جریان (m³/h) |
5.5 |
|
جریان نامی (m³/h) |
3 |
|
فشار طراحی |
1.0 مگا پاسکال |
|
حداکثر سر (متر) |
45 |
|
سر رتبه بندی شده (متر) |
30 |
|
کلاس حفاظتی |
IP44 |
|
ولتاژ |
AC 220V/50Hz |
|
حداکثر توان ورودی |
600 وات |
|
حداکثر سرعت |
5000 دور در دقیقه |
|
کلاس حفاظتی |
IP44 |
|
ولتاژ |
AC 220V/50Hz |
|
حداکثر توان ورودی |
600 وات |
|
حداکثر سرعت |
5000 دور در دقیقه |
مورد شماره:

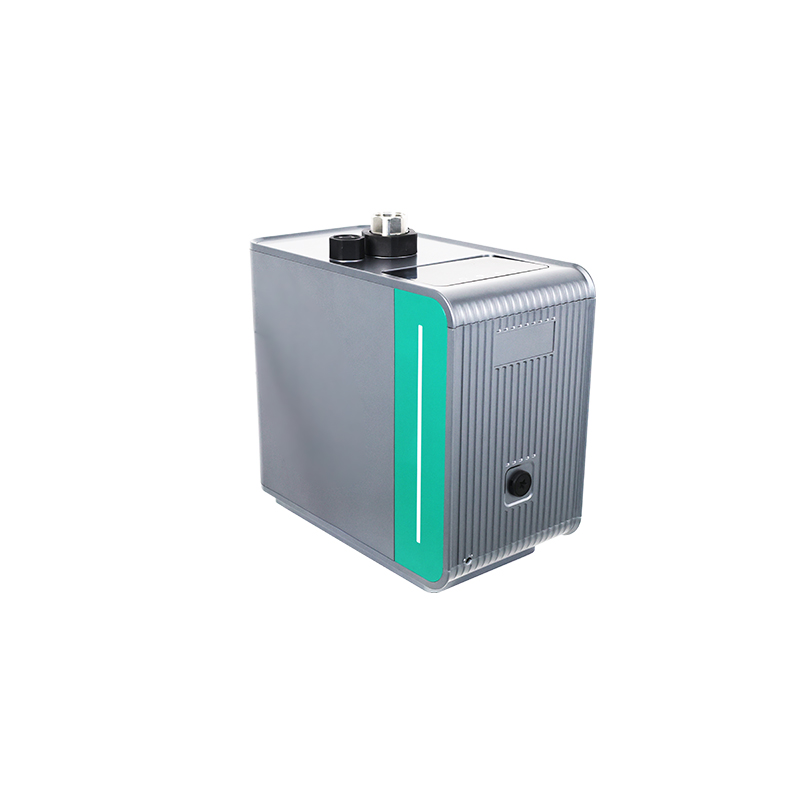

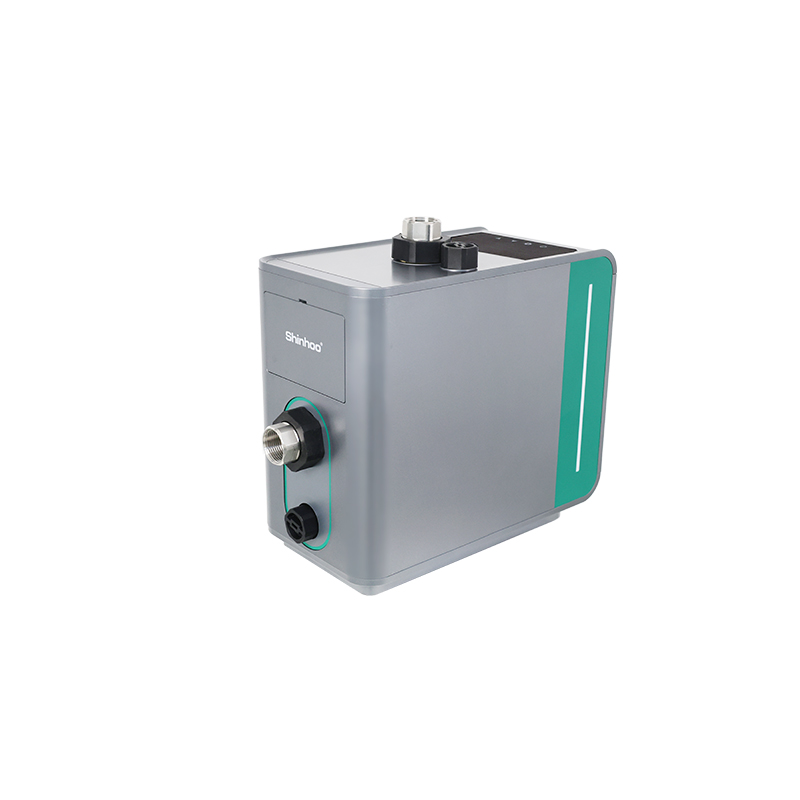

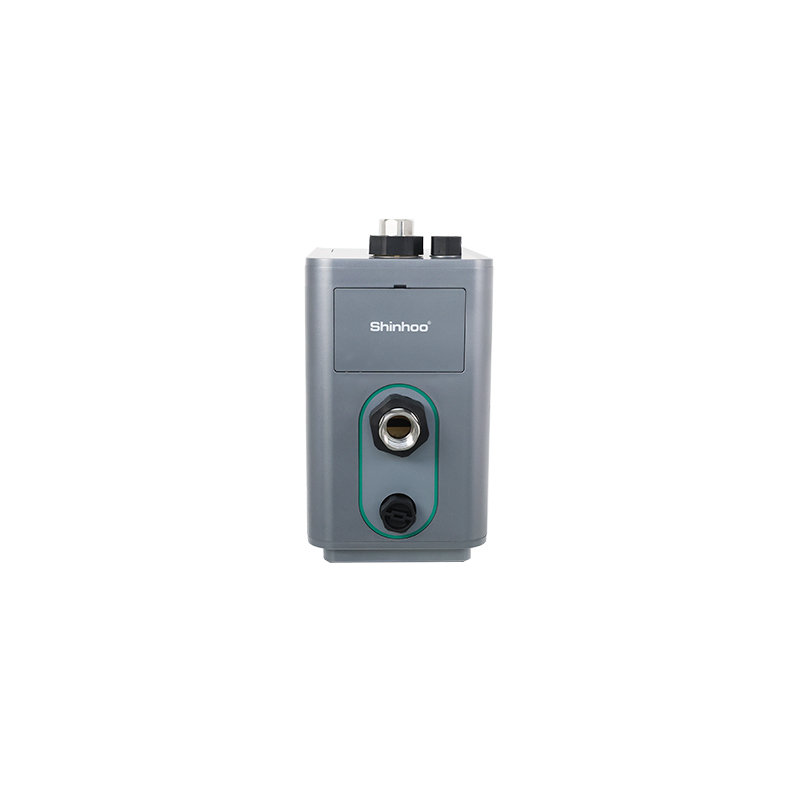

PFM03-30EC Pro1. فشار آب تجاری
2. جیمصرف آب گرد برای مصارف خانگی
3. پتامین مجدد آب خانگی
گواهی محصول
محصولات با الزامات گواهینامه CCC، GS (CE)، EMC، RoHS، REACH، WRAS مطابقت دارند.
مزایا
1. الگوریتم کنترل موتور سنکرون آهنربای دائمی بدون سنسور موقعیت به طور موثر لرزش موتور را کاهش می دهد، صدای پمپ را کاهش می دهد و راندمان پمپ را بهبود می بخشد.
2. فناوری کنترل هوشمند به کار گرفته شده است که جریان آرمیچر موتور را تشخیص می دهد و بازخوردی را برای کنترل سرعت موتور فراهم می کند و این امکان را فراهم می کند. تنظیم تطبیقی برای شرایط عملیاتی مختلف این راه حل مسئله مصرف انرژی بالا در پمپ های محافظ معمولی را حل می کند و در نتیجه عملکرد بسیار کارآمد و کم صدا را به همراه دارد.
1 شرایط محصول
1.1 الزامات رسانه
|
از متوسط استفاده کنید |
آب |
|
دمای آب متوسط |
0℃～50 |
|
مقدار PH متوسط |
6.5～8.5 |
|
سختی متوسط |
≤25 درجه دسی ساعت |
|
محتوای ناخالصی جامد در محیط |
قطر ناخالصی جامد و جهت طول ≤ 0.1mm و نسبت حجم ≤ 0.1%. |
1.2 استفاده از الزامات محیطی
|
نحوه استفاده |
محور را افقی نگه دارید |
|
ارتفاع |
<1000 متر |
|
دمای محیط عملیاتی |
0℃～55 (بدون پدیده یخ زدگی در خط لوله و پمپ آب) |
|
استفاده از رطوبت محیط ≤95% |
|
1.3 الزامات محیط ذخیره سازی
دمای محیط نگهداری: -20 درجه سانتیگراد～60 درجه سانتی گراد (بدون یخ زدگی در خطوط لوله و پمپ ها)
رطوبت محیط ذخیره سازی ≤95%
2. نمودار جهت نصب محصول
هنگامی که پمپ آب نصب می شود، شفت پمپ باید در حالت افقی باشد و شفت پمپ مجاز است با زاویه 5± درجه نصب شود.
نصب پمپ آب در سیستم باید اطمینان حاصل کند که حفره پمپ با مایع پر شده است تا پمپ آب بتواند به طور عادی کار کند.
نصب خط لوله باید طبق نمودار انجام شود و لنت های لاستیکی باید به خوبی پشتیبانی شوند.
3. راه اندازی و توقف پمپ آب
زمان راه اندازی: زمان راه اندازی پمپ آب کمتر از 5 ثانیه است، یعنی زمان روشن شدن تا حداکثر سرعت.
زمان توقف: زمان توقف پمپ < 3 ثانیه، یعنی زمانی که پمپ خاموش می شود تا زمانی که کار نمی کند
4. نوع موتور
|
نوع موتور: موتور سنکرون آهنربای دائم |
جنس سیم میناکاری شده: مس |
جنس فولاد مغناطیسی: NdFeB |
|
مقاومت DC حالت سرد موتور در دمای 20 درجه سانتیگراد: 3.77±5%Ω |
کلاس عایق: F |
|
5. نقشه نصب
