حداکثر جریان (m³/h) | 5. 5 |
جریان دارای امتیاز (m³/h) | 3 |
فشار طراحی | 1 0mpa |
حداکثر سر (م) | 45 |
سر دارای رتبه (M) | 30 |
طبقه حفاظت | IP44 |
ولتاژ | AC 220V/50Hz |
حداکثر نیروی ورودی | 600W |
حداکثر سرعت | 5000 دور در دقیقه |
طبقه حفاظت | IP44 |
ولتاژ | AC 220V/50Hz |
حداکثر نیروی ورودی | 600W |
حداکثر سرعت | 5000 دور در دقیقه |
مورد شماره:

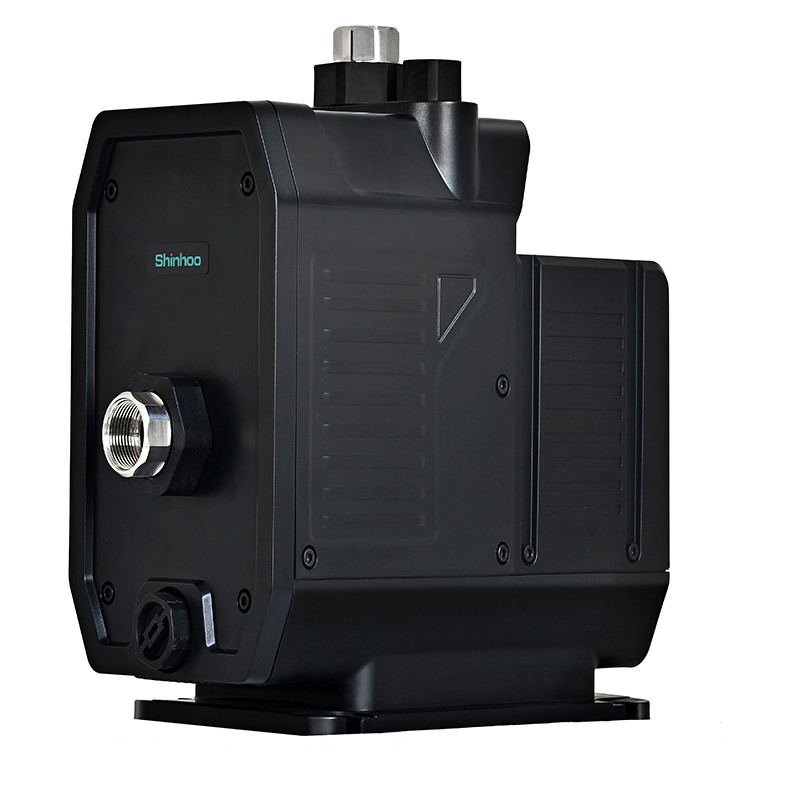

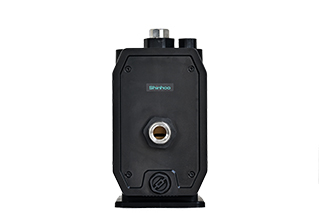

PFM03-30 EC1. فشار آب تجاری
2. جفمصرف آب گرد برای مصارف خانگی
3. پبازآفرینی آبرسانی خانگی
صدور گواهینامه
محصولات مربوط به CCC ، GS (CE) ، EMC ، ROHS ، Reach ، WRAS
فواید
1 الگوریتم کنترل موتور همزمان آهنربا دائمی بدون سنسورهای موقعیت به طور موثری لرزش حرکتی را کاهش می دهد ، باعث کاهش پمپ پمپ و بازده پمپ می شود
2 از فناوری کنترل هوشمند استفاده می شود ، که جریان آرماتور موتور را تشخیص می دهد و بازخورد خود را برای کنترل سرعت موتور فراهم می کند ، امکان پذیر است.تنظیم تطبیقی برای شرایط مختلف عملیاتی این راه حل مسئله مصرف انرژی زیاد در پمپ های محافظ معمولی را حل می کند و در نتیجه عملکرد بسیار کارآمد و کم نویز انجام می شود.
1 شرایط محصول
1 1 الزامات رسانه ای
از رسانه استفاده کنید | اب |
دمای متوسط آب | 0●ï½50● |
مقدار pH متوسط | 6. 5ï½8. 5 |
سختی متوسط | 25 درجه سانتیگراد |
محتوای ناخالصی جامد در محیط | قطر ناخالصی جامد و جهت طول ≤ 0 1 میلی متر ، و نسبت حجم ≤ 0 1 ٪ |
1 2 از نیازهای محیط استفاده کنید
نحوه استفاده | محور را افقی نگه دارید |
ارتفاع | <1000 متر |
دمای محیط عملیاتی | 0●ï½55 ● (بدون پدیده انجماد در خط لوله و پمپ آب) |
از رطوبت محیط ≤95 ٪ استفاده کنید |
1. 3نیازهای محیط ذخیره سازی
دمای محیط ذخیره سازی: -20 درجه سانتیگرادï½60 درجه سانتیگراد (بدون انجماد در خطوط لوله و پمپ)
رطوبت محیط ذخیره سازی ≤95 ٪
2. نمودار جهت نصب محصول
هنگام نصب پمپ آب ، شافت پمپ باید در حالت افقی قرار داشته باشد و به شافت پمپ اجازه داده می شود با زاویه 5 درجه پوند نصب شود
نصب پمپ آب در سیستم باید اطمینان حاصل کند که حفره پمپ پر از مایع است تا پمپ آب بتواند به طور عادی کار کند
نصب خط لوله باید مطابق نمودار انجام شود و لنت های لاستیکی باید به خوبی پشتیبانی شوند
3 شروع و متوقف کردن پمپ آب
زمان راه اندازی: زمان راه اندازی پمپ آب کمتر از 5 ثانیه است ، یعنی زمان از قدرت تا حداکثر سرعت
Downtime: زمان توقف پمپ <3s ، یعنی زمان زمانی که پمپ از زمان متوقف شدن استفاده می شود
نوع موتور
نوع موتور: موتور همزمان مگنت دائمی | مواد سیم مینا شده: مس | مواد فولادی مغناطیسی: NDFEB |
مقاومت در برابر حالت سرد DC از موتور در دمای 20 درجه سانتیگراد: 3 5 7 7 7 7 ٪ Ω | کلاس عایق: F | |

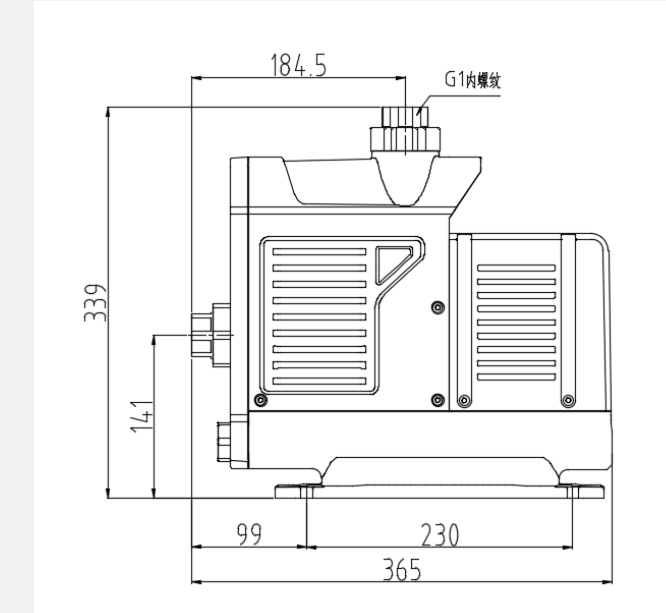

5بشر نقشه نصب
